826
/

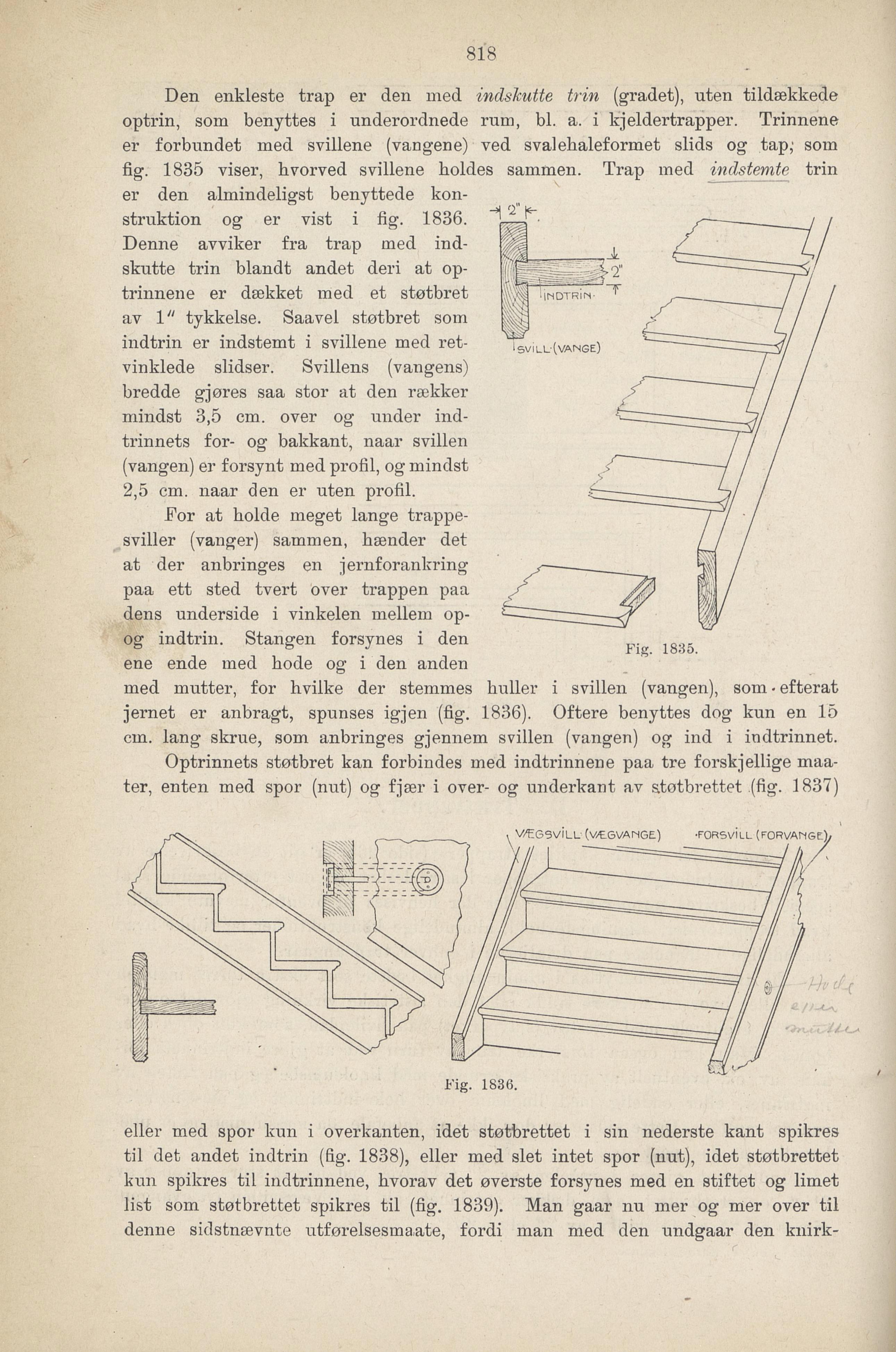

Den enkleste trap er den med indskutte trin (gradet), nten tildækkede
optrin, som benyttes i underordnede rum, bl. a. i kjeldertrapper. Trinnene
er forbundet med svillene (vangene) ved svalehaleformet slids og tap,’ som
fig. 1835 viser, hvorved svillene boldes sammen. Trap med indstemte trin
er den almindeligst benyttede kon
struktion og er vist i fig. 1836.
Denne avviker fra trap med ind
skntte trin blandt andet deri at op
trinnene er dækket med et støtbret
av 1" tykkelse. Saavel støtbret som
indtrin er indstemt i svillene med ret
vinklede slidser. Svillens (vangens)
bredde gjores saa stor at den rækker
mindst 3,5 cm. over og under ind
trinnets for- og bakkant, naar svillen
(vangen) er forsynt med profil, og mindst
2,5 cm. naar den er nten profil.
For at holde meget lange trappe
sviller (vanger) sammen, hænder det
at der anbringes en jernforankring
paa ett sted tvert over trappen paa
dens underside i vinkelen mellem op
og indtrin. Stangen forsynes i den
ene ende med bode og i den anden
Fig. 1835.
med mutter, for hvilke der stemmes huller i svillen (vangen), som • efterat
jernet er anbragt, spunses igjen (fig. 1836). Oftere benyttes dog kun en 15
cm. lang skrue, som anbringes gjennem svillen (vangen) og ind i indtrinnet.
Optrinnets støtbret kan forbindes med indtrinnene paa tre forskjellige maa
ter, enten med spor (nut) og fjær i over- og underkant av støtbrettet (fig. 1837)
VÆGSViLl- (VÆGVArSGE) -FORSviLL (FORVAMGE)
Fig. 1836.
eller med spor kun i overkanten, idet støtbrettet i sin nederste kant spikres
til det andet indtrin (fig. 1838), eller med slet intet spor (nut), idet støtbrettet
kun spikres til indtrinnene, hvorav det øverste forsynes med en stiftet og limet
list som støtbrettet spikres til (fig. 1839). Man gaar nu mer og mer over til
denne sidstnævnte utførelsesmaate, fordi man med den undgaar den knirk
