834
i
Yidere er i fig1. 1863 vist forbindelsen mellem hvileplan og svill i en
sadeltrap, som blir en anden end de netop nævnte forbindelser, fordi svillen
ved sadeltrapper kommer for en større del under trinnene. Av den grnnd
maa der anbringes en ekstraplanke foran gulvbjelken, som boltes til denne
og som rækker et godt stykke nedenfor, for at opfange svillen (vangen). Da

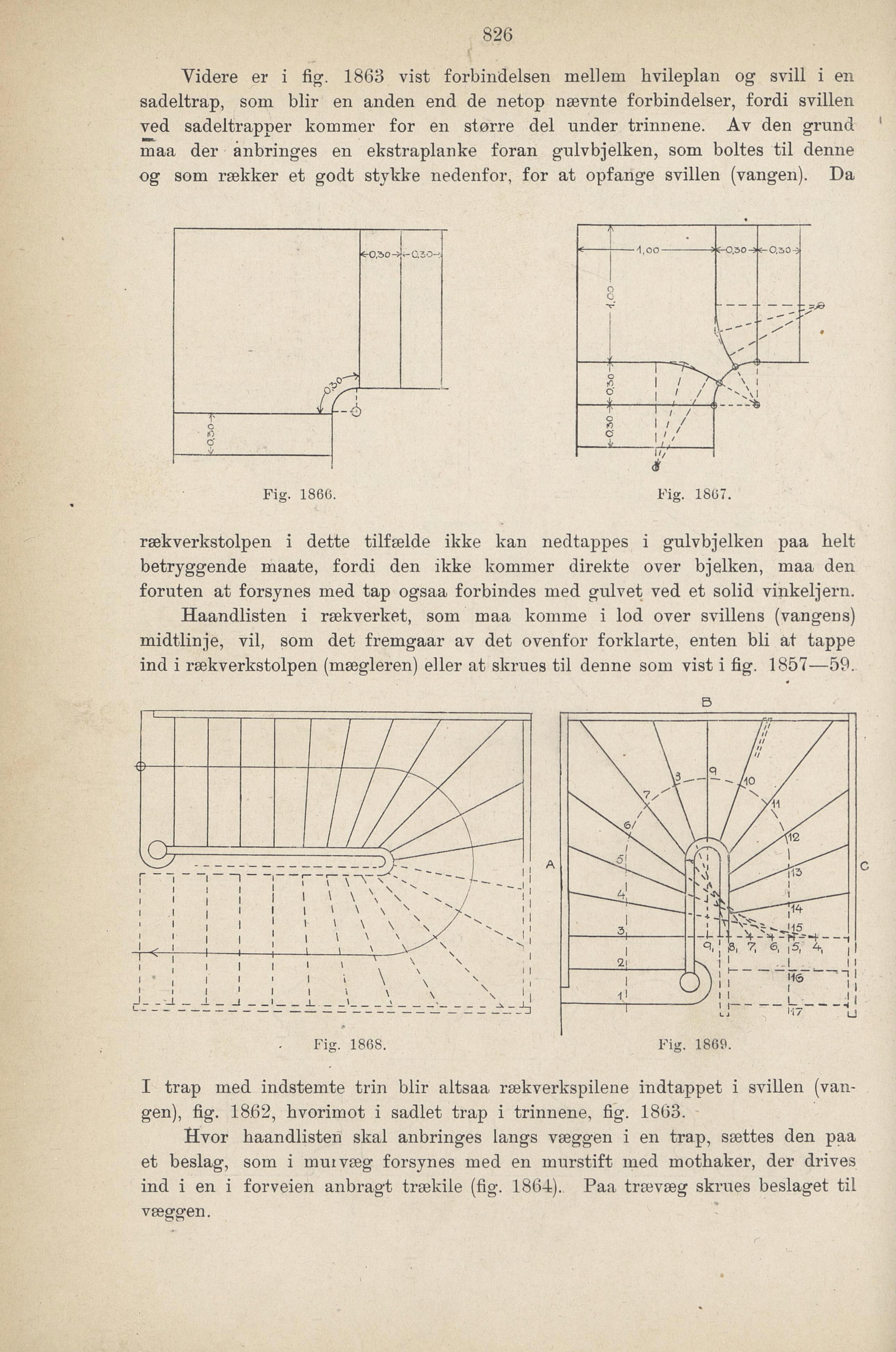

Fig. 1866. Fig. 1867.
rækverkstolpen i dette tilfælde ikke kan nedtappes i gulvbjelken paa helt
betryggende maate, fordi den ikke kommer direkte over bjelken, maa den
foruten at forsynes med tap ogsaa forbindes med gulvet ved et solid vinkeljern.
Haandlisten i rækverket, som maa komme i lod over svillens (vangens)
midtlinje, vil, som det fremgaar av det ovenfor forklarte, enten bli at tappe
ind i rækverkstolpen (mægleren) eller at skrnes til denne som vist i fig. 1857—59.
Fig. 1868. Fig. 1869.
I trap med indstemte trin blir altsaa rækverkspilene indtappet i svillen (van
gen), fig. 1862, hvorimot i sadlet trap i trinnene, fig. 1863.
Hvor haandlisten skal anbringes langs væggen i en trap, sættes den paa
et beslag, som i mmvæg forsynes med en murstift med mothaker, der drives
ind i en i forveien anbragt trækile (fig. 1864). Paa trævæg skrnes beslaget til
væggen.
