837
1869 tegnede, som kaldes for svingtrap. Som paavist i første del side 270
vil der i en svingtrap bli for smale trin i svingen langs forsvillen (forvangen),
hvis man lar alle trin ntenfor svingen ligge i ret vinkel til svillen, likesom
svillen og rækverket vil faa en noget sterk stigning over krumstykket. Dette
kan undgaaes ved at fordele tnnbreddene langs forsvillen (forvangen) i svingen

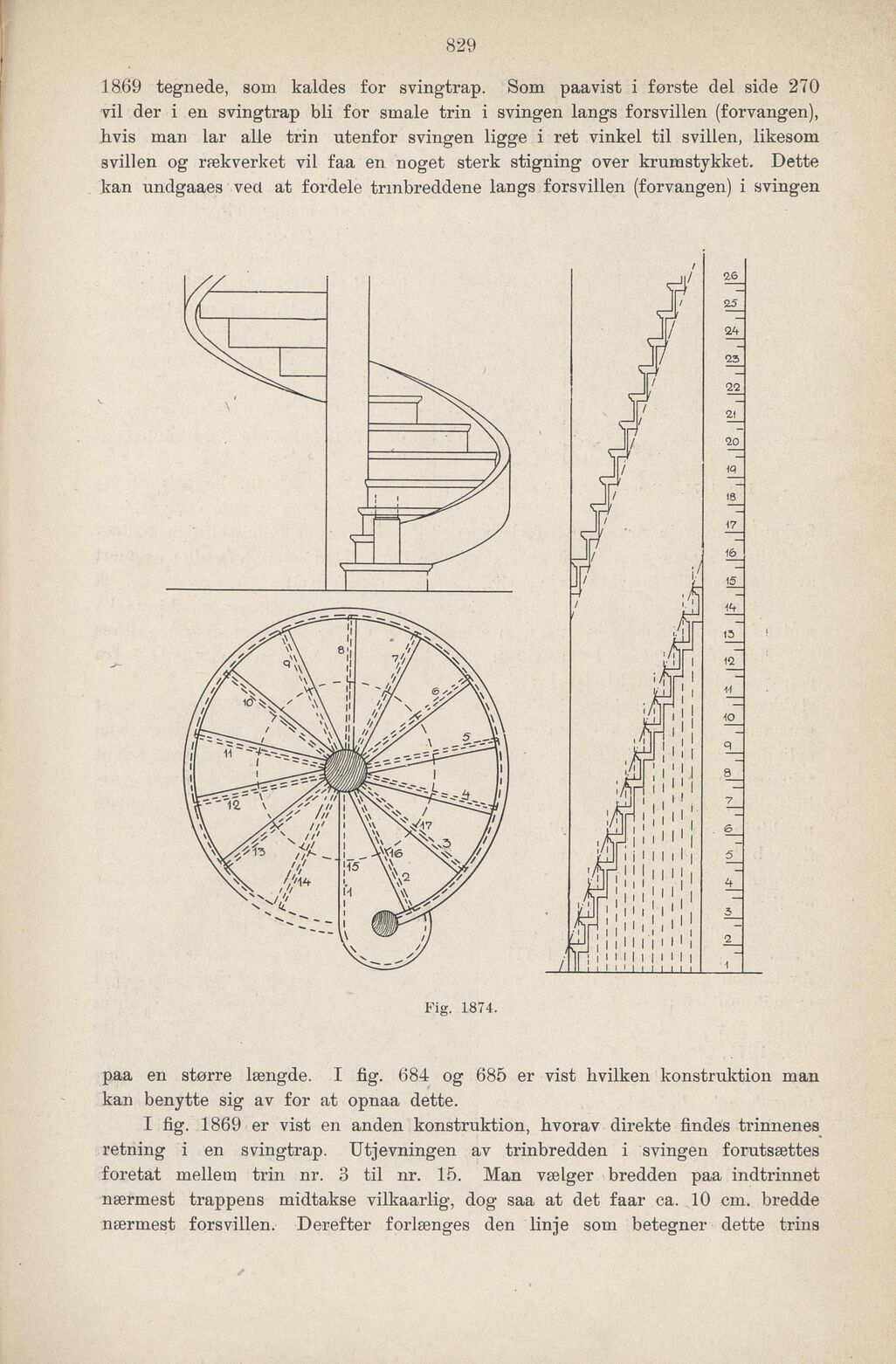

Fig. 1874.
paa en større længde. I fig. 684 og 685 er vist livilken konstruktion man
kan benytte sig av for at opnaa dette.
I fig. 1869 er vist en anden konstruktion, hvorav direkte findes trinnenes
retning i en svingtrap. Utjevningen av trinbredden i svingen forutsættes
foretat mellein trin nr. 3 til nr. 15. Man vælger bredden paa indtrinnet
nærmest trappens midtakse vilkaarlig, dog saa at det faar ca. 10 cm. bredde
nærmest forsvillen. Derefter forlænges den linje som betegner dette trins
