908
Geysirsystemet kan ogsaa korabineres med varmtvandstilberedning til bad
og opvask. Systemet er forøvrig det samme som ved varmtvandsopvarm
ningsanlæg med kjel i kjelderen. Geysir-komfyr med tilbørende rørlednings
system leveres av aktiebolaget Jernverkmagasin, Malmø.
Ay andre komfyrkjeler
skal nævnes Domokjelen,
Teleskopkjelen og Ekscello
kjelen. Der forekommer
ogsaa etageopvarmningsan
læg uten kjel i forbindelse
med komfyr. Da benyttes i
regelen selvstændige mindre
varmtvandskjeler, saasom
Eovakjel, Premierkjel o. 1.
Det ligger, som tidligere
nævnt, ntenfor rammen av
nærværende arbeide at gi en
teknisk beskrivelse av cen
tralopvarmningsanlæg, hvor
for herom maa henvises til
speciallitteraturen. Kun skal
tilføies til veiledning for ar
kitekter vedkommende cen
tralopvarmnings- og ventila
tionsanlæg:
1. Sørg for at anlæg-
get ikke blir for knapt be
regnet, heller litt rummelig,
hvad dimensioner paa kjel,
rør og radiatorer angaar.

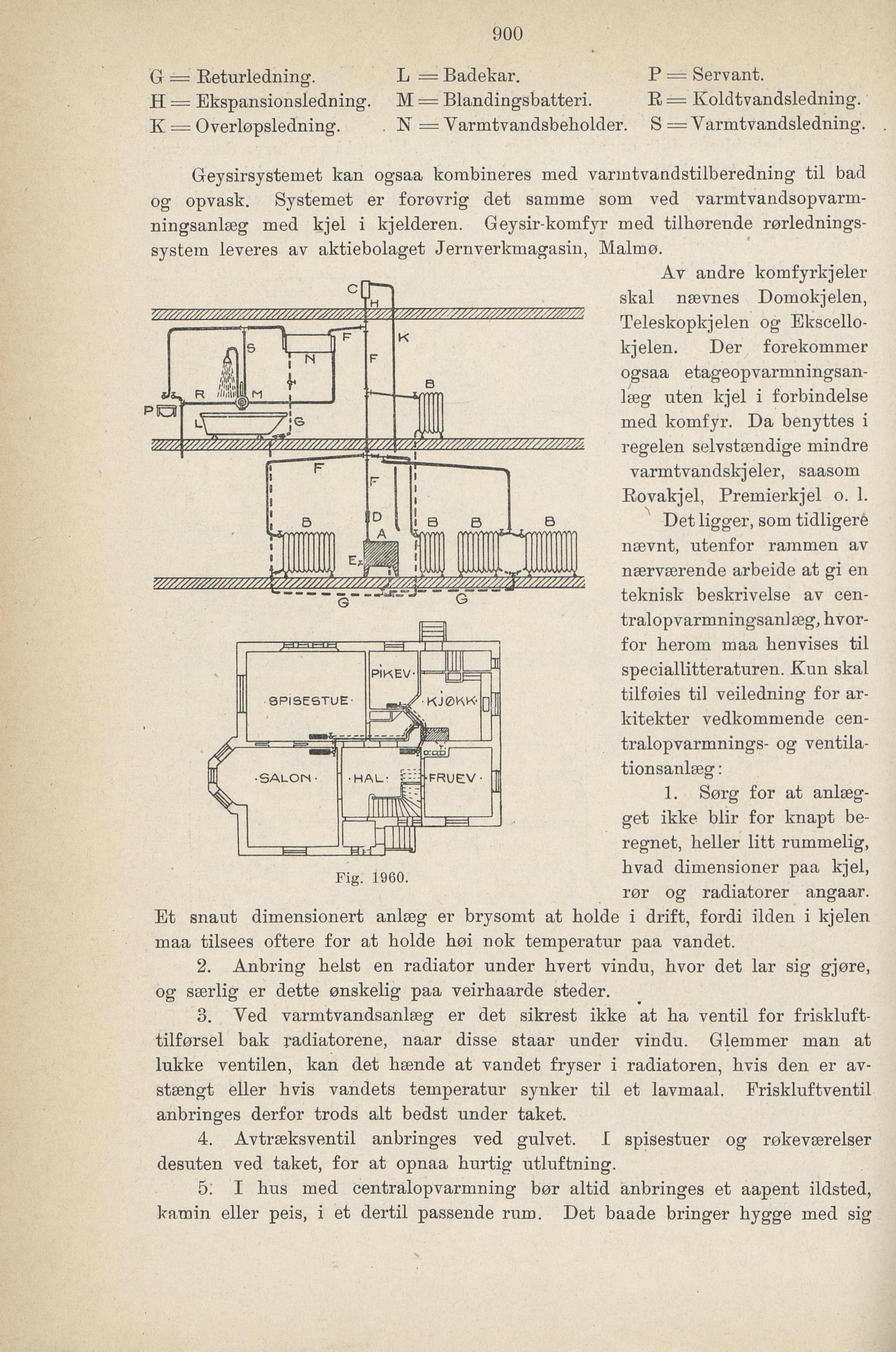

Fig. 1960.
Et snaut dimensionert anlæg er brysomt at holde i drift, fordi ilden i kjelen
maa tilsees oftere for at holde høi nok temperatur paa vandet.
2. Anbring helst en radiator under hvert vindu, hvor det lar sig gjøre,
og særlig er dette ønskelig paa veirhaarde steder.
3, Yed varmtvandsanlæg er det sikrest ikke at ha ventil for friskluft
tilførsel bak j-adiatorene, naar disse staar under vindu. Glemmer man at
lukke ventilen, kan det hænde at vandet fryser i radiatoren, hvis den er av
stængt eller hvis vandets temperatur synker til et lavmaal. Friskluftventil
anbringes derfor trods alt bedst under taket.
4. Avtræksventil anbringes ved gulvet. I spisestuer og røkeværelser
desuten ved taket, for at opnaa hurtig utluftning.
5. I hus med centralopvarmning bør altid anbringes et aapent ildsted,
kamin eller peis, i et dertil passende rum. Det baade bringer hygge med sig
G = Returledning. L = Badekar. P = Servant.
H = Ekspansionsledning. M = Blandingsbatteri. R = Koldtvandsledning.
K = Overløpsledning. . N = Yarmtvandsbeholder. S = Yarmtvandsledning.
