1033
vogner (tipvogner fig. 2073 og 2087) tippes i en beholder paa utvendig stillas
og bæres derfrå videre paa vanlig maate i bærekasser.
Ved opførelsen
benyttet ved trans
port av materialer
fra marken og op
paa stillasene til de
forskjellige arbeids
pladser (fig. 2087).
Det ca, 2,00 m
brede stillas blev
opført av to ræk
ker spirer med 5"
top i ca. 2,00 m.
indbyrdes avstand.
Stillasedækket be
stod av2// x6//—7"
planker paa 2 stk.
2"X 7" ridplanker
anbragt paa begge
spirerækker. Eid
plankene hvilte i en
klemhake som var
drevet ind i spiren.
Desuten var rid
planken kilet fast
mellem spire og
klemhake med træ
kiler for at undgaa
spikring (jfr. fig.
2087). • Stikkene var
av 4" top. Stillas
dækkene blev flyt
tet op efterbvert
som murvæggen
naadde ny stillas
høide. Den 60 cm.
brede skinnegang,
hvis skinner var
fæstet til staalsvil
ler og bestod av
rammer paa 7 m.
længde, flyttedes
ogsaa med. Heisen
av Eønvik asyl ved Bodø blev denne fremgangsmaate

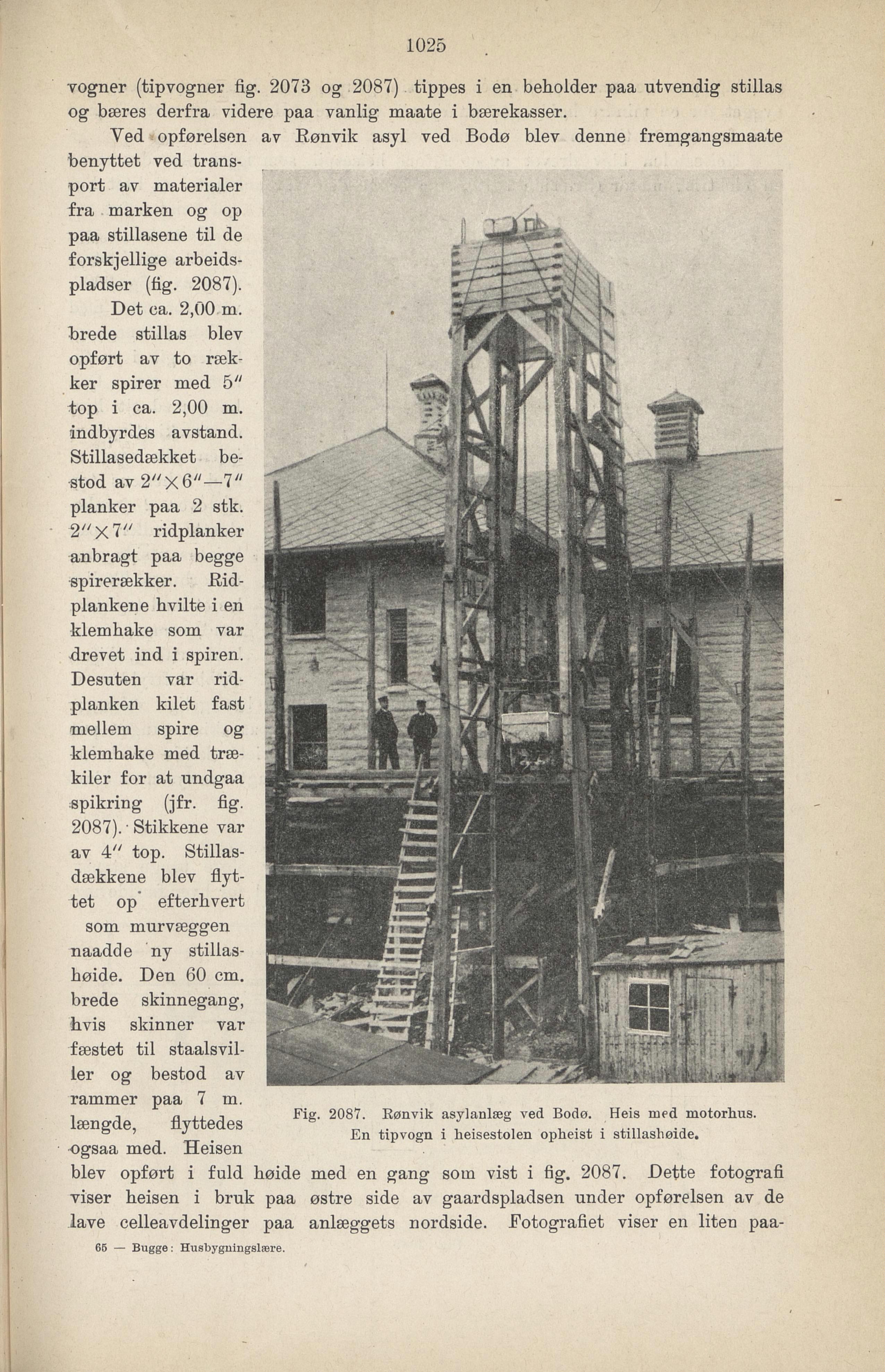

Fig. 2087. Eønvik asylanlæg ved Bodø. Heis med motorhus.
En tipvogn i heisestolen opheist i stillashøide.
blev opført i fuld høide med en gang som vist i fig. 2087. Dette fotografi
viser heisen i bruk paa østre side av gaardspladsen under opførelsen av de
lave celleavdelinger paa anlæggets nordside. .Fotografiet viser en liten paa
65 — Bugge: Husbygningslære.
