1043
O
1
B
CO
(S:
C
fC
r
C
u
(^5
klemmes op mot drageren i tilfælde av bøining. Skulde det vise sig nød
vendig, kan yderligere provisorisk avstivning av kranmasten finde sted.
I 8 m.s høide over terræng er en platform for den eller de arbeidere som
betjener kranen. Der er ogsaa her plads
til en elektromotor med heisespil, hvis
elektrisk drift vælges. Fra denne plat
form iverksættes ogsaa kranens for
skyvning i længderetningen, hvilket
sker ved hjælp av en trånsportkjetting
som staar i forbindelse med hjulet ved
mastens fot. Indstilling av utliggerne
sker for haanden. Utliggeren kan
svinges, hæves og sænkes. Fig. 2098
—2101 viser taarnkran i arbeide.
Fig. 2102 viser taarnkran med
«derrick» (se nedenfor) øverst. Dens
konstruktion tillater at utliggeren be
skriver fuld cirkel. Taarnkranene kan
ogsaa benyttes til opheisning av mur
bruk og teglsten, som da lastes i der
til egnede kar og baarer som fig.
2103 og 2104 viser. Murbruket og
teglsteuen lagres paa det indvendige
stillas langs yttervæggen og bæres der
frå videre av murarbeiderne (haand
langerne). Man kan ogsaa heise andre
byggematerialer med taarnkraner, f.
eks. bjelker; men da utliggerens frem
spring er forholdsvis litet, maa de
opheiste materialer altid fires ned paa
indvendig stillas nærmest yttervæggen,
hvor kranen staar, og derfrå bæres
videre.
De engelske og amerikanske kra
ner, hvorom nærmere senere, egner sig
bedre til dette bruk, da man dermed
kan beherske større arealer.
Taarnkraner bygges normalt for
2 og 3 tons bæreevne med henholds
vis 7,5 og 5 meters fremspring (utlad
ning) paa utliggeren og med en løfte
høide av henholdsvis 24 og 26 meter.

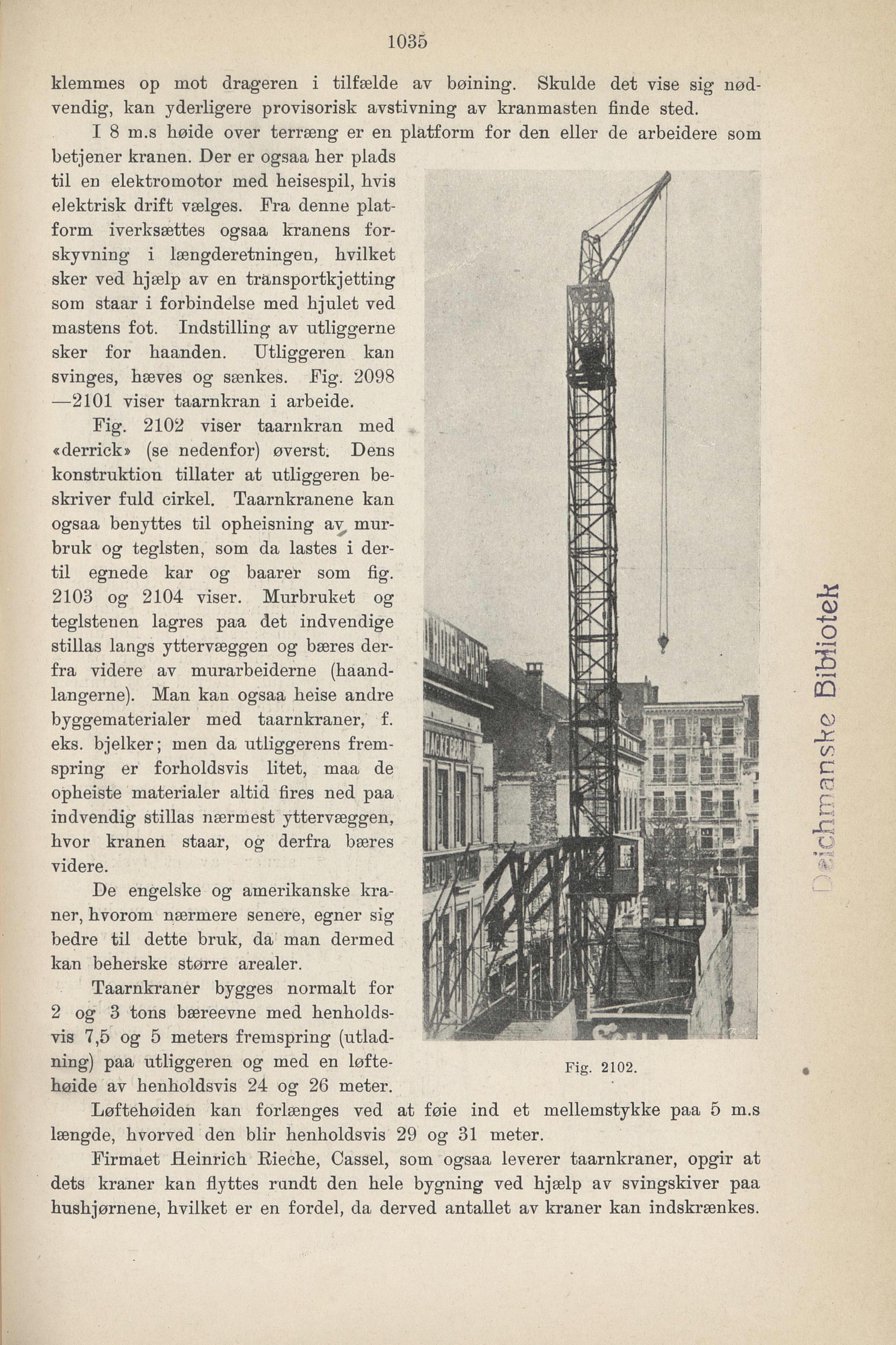

Fig. 2102.
Løftehøiden kan forlænges ved at føie ind et mellemstykke paa 5 m.s
længde, hvorved den blir henholdsvis 29 og 31 meter.
Firmaet Reinrich Rieche, Cassel, som ogsaa leverer taarnkraner, opgir at
dets kraner kan flyttes rundt den hele bygning ved hjælp av svingskiver paa
hushjørnene, hvilket er en fordel, da derved antallet av kraner kan indskrænkes.
