1049
For saavel en-
gelske som ameri
kanske derricks gjæl
der forøvrig hvad
der foran er skrevet
ora taarnkraner i
bruk.
Gruppe VIII.
Tilslut skal der
efter katalogfraAdolf
Bleichert & Co., Leip
zig og Wien, beskri
ves et heise- og trans
portanlæg som i 1913
blev benyttet under
opførelsen av den
saakaldte «Jahrhun
derthalle» i Breslau,
vist i fig. 2113.
Hallen, som er
en kuppelbygning,
har en diameter av
65 m. i lyset. For
at naa hver en
kelt del av bygget
med et maskinelt

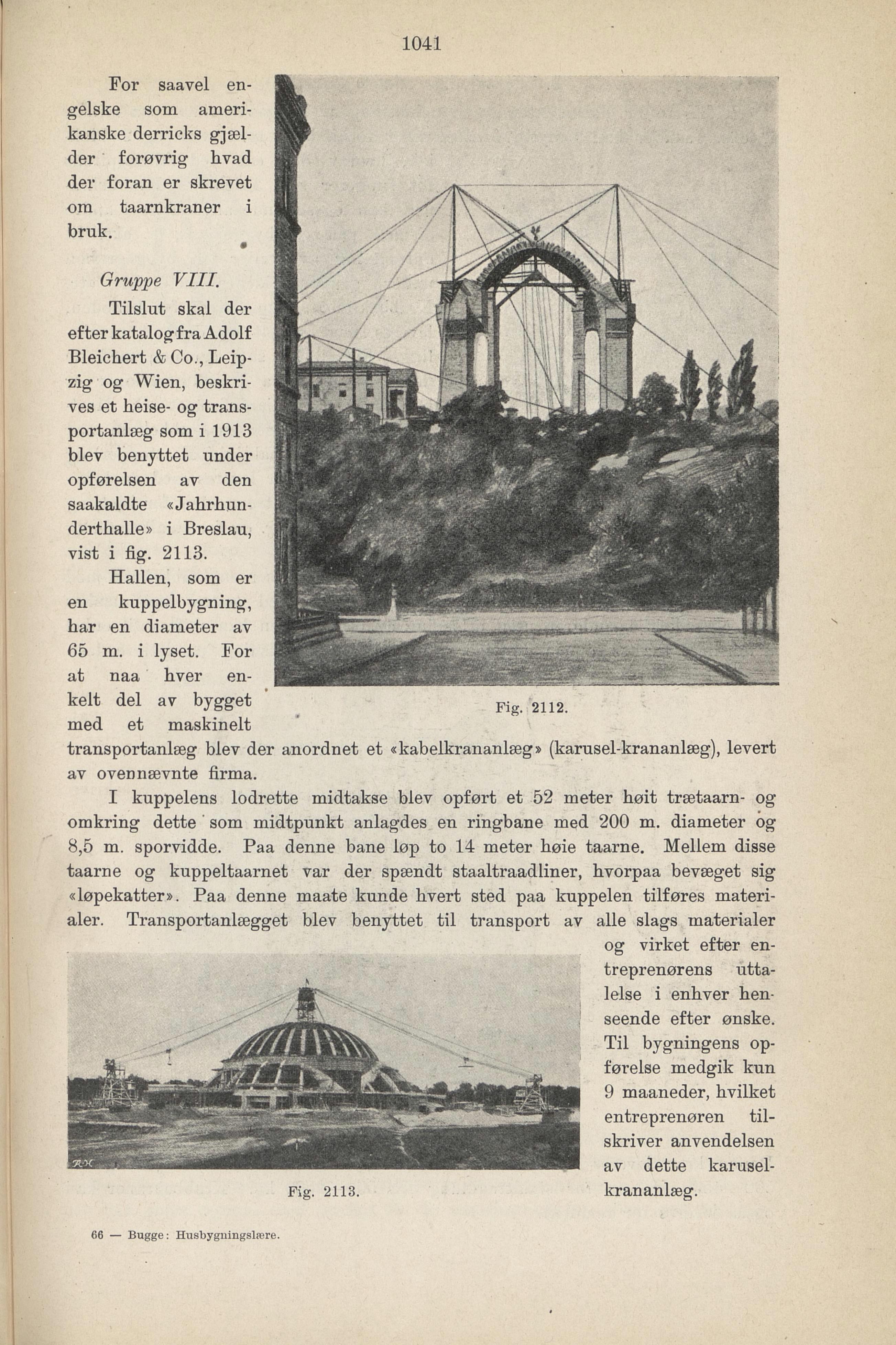

Fig. 2112.
transportanlæg blev der anordnet et «kabeikrananlæg» (karusel-krananlæg), levert
av ovennævnte firma.
I kuppelens lodrette midtakse blev opført et 52 meter høit trætaarn- og
omkring dette som midtpunkt anlagdes en ringbane med 200 m. diameter og
8,5 m. sporvidde. Paa denne bane løp to 14 meter høie taarne. Mellem disse
taarne og kuppeltaarnet var der spændt staaltraadliner, hvorpaa bevæget sig
«løpekatter». Paa denne maate kunde hvert sted paa kuppelen tilføres materi
aler. Transportanlægget blev benyttet til transport av alle slags materialer
og virket efter en
treprenørens utta
lelse i enhver hen
seende efter ønske.
Til bygningens op
førelse medgik kun
9 maaneder, hvilket
entreprenøren til
skriver anvendelsen
av dette karusel
krananlæg.
Fig. 2113.
66 — Bugge: Husbygningslære
