1054

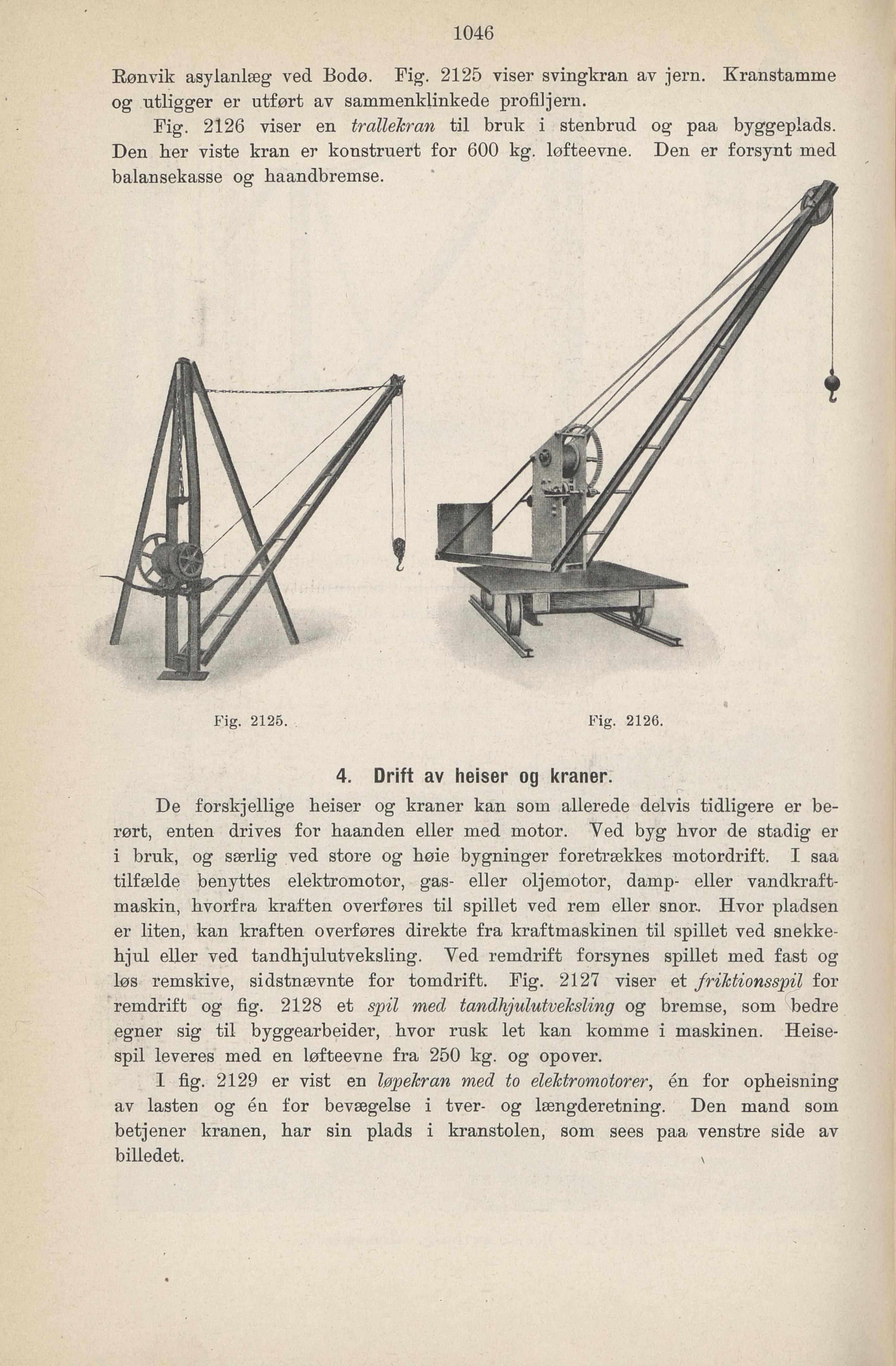

Rønvik asylanlæg ved Bodø. Fig. 2125 viser svingkran av jern. Kranstamme
og ntligger er utført av sammenklinkede profiljern.
Fig. 2126 viser en tralleJcran til bruk i stenbrnd og paa byggeplads.
Den her viste kran er konstruert for 600 kg. løfteevne. Den er forsynt med
balansekasse og haandbremse.
Fig. 2126 Fig. 2126
4. Drift av heiser og kraner
De forskjellige heiser og kraner kan som allerede delvis tidligere er be
rørt, enten drives for haanden eller med motor. Ved byg hvor de stadig er
i bruk, og særlig ved store og høie bygninger foretrækkes motordrift. I saa
tilfælde benyttes elektromotor, gas- eller oljemotor, damp- eller vandkraft
maskin, hvorfra kraften overføres til spillet ved rem eller snor.. Hvor pladsen
er liten, kan kraften overføres direkte fra kraftmaskinen til spillet ved snekke
hjul eller ved tandhjulutveksling. Ved remdrift forsynes spillet med fast og
løs remskive, sidstnævnte for tomdrift. Fig. 2127 viser et friktionsspil for
remdrift og fig. 2128 et spil med tandhjulutveksling og bremse, som bedre
egner sig til byggearbeider, hvor rusk let kan komme i maskinen. Heise
spil leveres med en løfteevne fra 250 kg. og opover.
I fig. 2129 er vist en løpekran med to elektromotorer, én for opheisning
av lasten og én for bevægelse i tver- og længderetning. Den mand som
betjener kranen, har sin plads i kranstolen, som sees paa venstre side av
billedet. x
