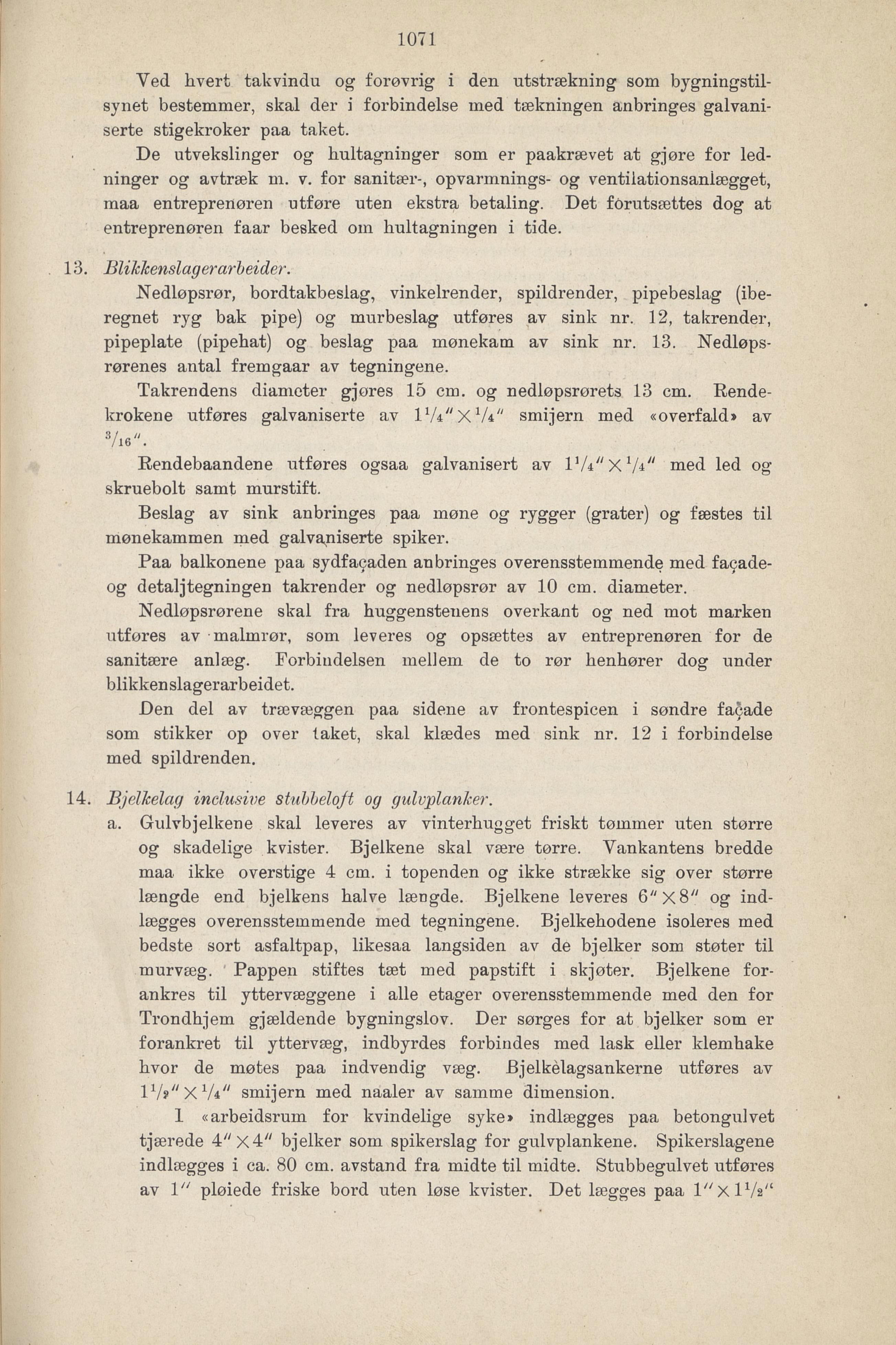

1079
13
14
Yed hvert takvindu og forøvrig i den ntstrækning som bygningstil
synet bestemmer, skal der i forbindelse med tækningen anbringes galvani
serte stigekroker paa taket.
De utvekslinger og hultagninger som er paakrævet at gjøre for led
ninger og avtræk m. v. for sanitær-, opvarmnings- og ventiiationsanlægget,
maa entreprenøren utføre uten ekstra betaling. Det forutsættes dog at
entreprenøren faar besked om hultagningen i tide.
Blikkenslagerarbeider.
Nedløpsrør, bordtakbeslag, vinkelrender, spildrender, pipebeslag (ibe
regnet ryg bak pipe) og murbeslag utføres av sink nr. 12, takrender,
pipeplate (pipehat) og beslag paa mønekam av sink nr. 13. Nedløps
rørenes antal fremgaar av tegningene.
Takrendens diameter gjores 15 cm. og nedløpsrørets 13 cm. Rende
krokene utføres galvaniserte av IVPIXV*" smijern med «overfald» av
3/l6 “.
Rendebaandene utføres ogsaa galvanisert av DA" X 1/B‘ med led og
skruebolt samt murstift.
Beslag av sink anbringes paa møne og rygger (grater) og fæstes til
mønekammen med galvaniserte spiker.
Paa balkonene paa sydfa9aden anbringes overensstemmende med fa9ade
og detaljtegningen takrender og nedløpsrør av 10 cm. diameter.
Nedløpsrørene skal fra huggenstenens overkant og ned mot marken
utføres av malmrør, som leveres og opsættes av entreprenøren for de
sanitære anlæg. Forbindelsen mellem de to rør henhører dog under
blikkenslagerarbeidet.
Den del av trævæggen paa sidene av frontespicen i søndre fasade
som stikker op over taket, skal klædes med sink nr. 12 i forbindelse
med spildrenden.
Bjelkelag inclusive stuhhelqft og gulvplanker.
a. Gulvbjelkene skal leveres av vinterbugget friskt tømmer uten større
og skadelige kvister. Bjelkene skal være tørre. Yankantens bredde
maa ikke overstige 4 cm. i topenden og ikke strække sig over større
længde end bjelkens halve hengde. Bjelkene leveres 6"xB" og ind
lægges overensstemmende med tegningene. Bjelkehodene isoleres med
bedste sort asfaltpap, likesaa langsiden av de bjelker som støter til
murvæg. Pappen stiftes tæt med papstift i skjøter. Bjelkene for
ankres til yttervæggene i alle etager overensstemmende med den for
Trondhjem gjældende bygningslov. Der sørges for at bjelker som er
forankret til yttervæg, indbyrdes forbindes med lask eller klemhake
hvor de møtes paa indvendig væg. Bjelkélagsankerne utføres av
1 1A // X 1A" smijern med naaler av samme dimension.
1 «arbeidsrum for kvindelige syke» indlægges paa betongulvet
tjærede 4"x4" bjelker som spikerslag for gulvplankene. Spikerslagene
indlægges i ca. 80 cm. avstand fra midte til midte. Stubbegulvet utføres
av 1" pløiede friske bord uten løse kvister. Det lægges paa 1" X D/a"
