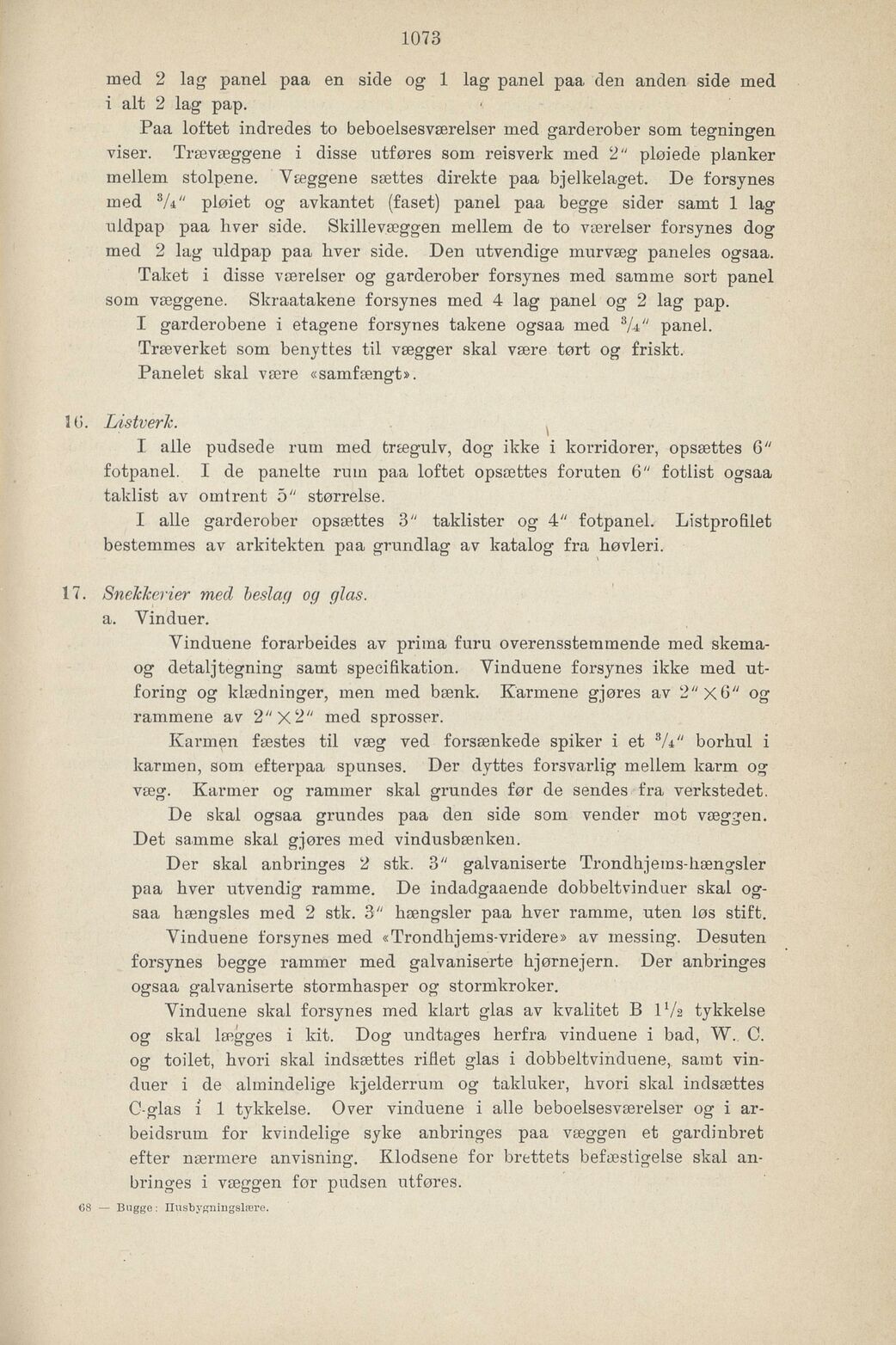

Full resolution (JPEG) - On this page / på denna sida - Tredje del. Bygningsadministration - XII. Eksempler paa arbeidsbeskrivelse og overslag - 1. Eksempel paa arbeidsbeskrivelse og masseberegning med overslag til hus av teglsten
<< prev. page << föreg. sida << >> nästa sida >> next page >>
Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has been proofread at least once.
(diff)
(history)
Denna sida har korrekturlästs minst en gång.
(skillnad)
(historik)
1081
u;
17
(58
med 2 lag panel paa en side og 1 lag panel paa den anden side med
i alt 2 lag pap.
Paa loftet indredes to beboelsesværelser med garderober som tegningen
viser. Trævæggene i disse utføres som reisverk med 2" pløiede planker
mellem stolpene. Væggene sættes direkte paa bjelkelaget. De forsynes
med 3A" pløiet og avkantet (faset) panel paa begge sider samt 1 lag
nidpap paa liver side. Skillevæggen mellem de to værelser forsynes dog
med 2 lag uldpap paa liver side. Den utvendige murvæg paneles ogsaa.
Taket i disse værelser og garderober forsynes med samme sort panel
som væggene. Skraatakene forsynes med 4 lag panel og 2 lag pap.
I garderobene i etagene forsynes takene ogsaa med 3/V’ panel.
Træverket som benyttes til vægger skal være tørt og friskt.
Panelet skal være «samfængt».
Listverk.
I alle pudsede mm med trægulv, dog ikke i korridorer, opsættes G"
fotpanel. I de panelte rnm paa loftet opsættes foruten 6" fotiist ogsaa
taklist av omtrent 5" størrelse.
I alle garderober opsættes 3" taklister og 4" fotpanel. Listprofilet
bestemmes av arkitekten paa grundlag av katalog fra høvleri.
SnelcJcerier med beslag og glas.
a. Vinduer.
Vinduene forarbeides av prima furu overenssteramende med skema
og detaljtegning samt specifikation. Vinduene forsynes ikke med ut
foring og klædninger, men med bænk. Kannene gjøres av 2"X6" og
rammene av 2"X2" med sprosser.
Karmen fæstes til væg ved forsænkede spiker iet 3A" borhul i
karmen, som efterpaa spunses. Der dyttes forsvarlig mellem karm og
væg. Kanner og rammer skal grundes før de sendes fra verkstedet.
De skal ogsaa grundes paa den side som vender mot væggen.
Det samme skal gjøres med vindusbænken.
Der skal anbringes 2 stk. 3" galvaniserte Trondhjems-hængsler
paa hver utvendig ramme. De indadgaaende dobbeltvinduer skal og
saa hængsles med 2 stk. 3" hængsler paa hver ramme, uten løs stift.
Vinduene forsynes med «Trondhjems-vridere» av messing. Desuten
forsynes begge rammer med galvaniserte hjørnejern. Der anbringes
ogsaa galvaniserte stormhasper og stormkroker.
Vinduene skal forsynes med klart glas av kvalitet B 1Va tykkelse
og skal lægges i kit. Dog undtages herfrå vinduene i bad, W. C.
og toilet, hvori skal indsættes riflet glas i dobbeltvinduene,. samt vin
duer i de almindelige kj,elderrum og takluker, hvori skal indsættes
C-glas f 1 tykkelse. Over vinduene i alle beboelsesværelser og i ar
beidsrum for kvindelige syke anbringes paa væggen et gardinbret
efter nærmere anvisning. Klodsene for brettets befæstigelse skal an
bringes i væggen for pudsen utføres.
Bugge: Ilusbygningslære.
