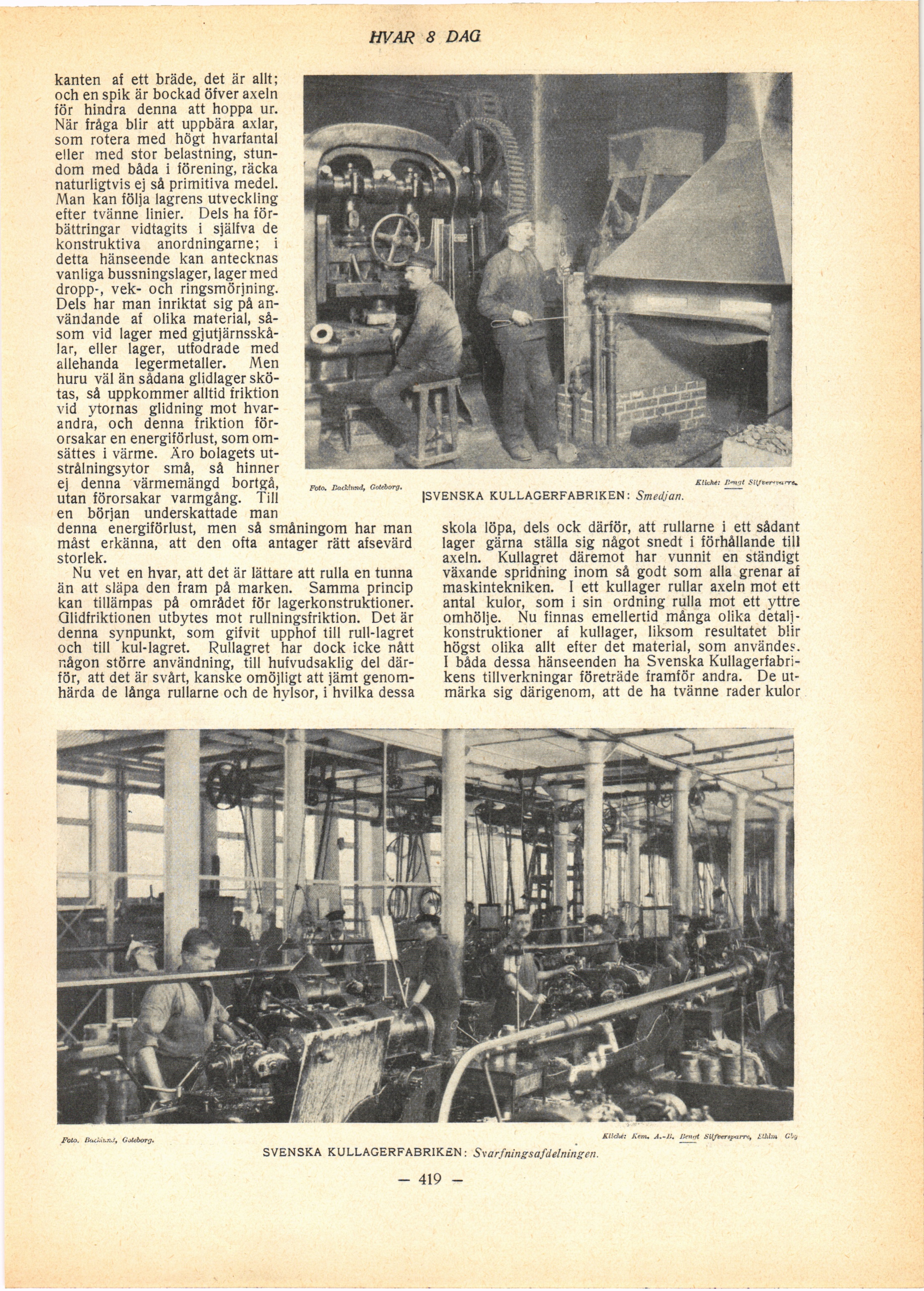

HVAR 8 DAG
kanten af ett bräde, det är allt;
och en spik är bockad öfver axeln
för hindra denna att hoppa ur.
När fråga blir att uppbära axlar,
som rotera med högt hvarfantal
eller med stor belastning,
stundom med båda i förening, räcka
naturligtvis ej så primitiva medel.
Man kan följa lagrens utveckling
efter tvänne linier. Dels ha
förbättringar vidtagits i själfva de
konstruktiva anordningarne; i
detta hänseende kan antecknas
vanliga bussningslager, lager med
dropp-, vek- och ringsmörjning.
Dels har man inriktat sig på
an-vänjande af olika material,
såsom vid lager med
gjutjärnsskålar, eller lager, utfodrade med
allehanda legermetaller. Men
huru väl än sådana glidlager
skötas, så uppkommer alltid friktion
vid ytornas glidning mot
hvarandra, och denna friktion
förorsakar en energiförlust, som
om-sättes i värme. Äro bolagets
utstrålningsytor små, så hinner
ej denna värmemängd bortgå,
utan förorsakar varmgång. Till
en början underskattade man
denna energiförlust, men så småningom har man
måst erkänna, att den ofta antager rätt afsevärd
storlek.
Nu vet en hvar, att det är lättare att rulla en tunna
än att släpa den fram på marken. Samma princip
kan tillämpas på området för lagerkonstruktioner.
Qlidfriktionen utbytes mot rullningsfriktion. Det är
denna synpunkt, som gifvit upphof till rull-lagret
och till kul-lagret. Rullagret har dock icke nått
r.ågon större användning, till hufvudsaklig del
därför, att det är svårt, kanske omöjligt att jämt
genomhärda de långa rullarne och de hylsor, i hvilka dessa
Foto. ButiiirU, GMorg. KUchà: Kern. A.-ll. Jlmyt Stytoriparre, itldm Clu
SVENSKA KULLAGERFABRIKEN: Svarfningsafdelningen.
- 419 -
mo. BoM,«J, CoMor,. EUM: £=»’
|SVENSKA KULLAGERFABRIKEN: Smedjan.
skola löpa, dels ock därför, att rullarne i ett sådant
lager gärna ställa sig något snedt i förhållande till
axeln. Kullagret däremot har vunnit en ständigt
växande spridning inom så godt som alla grenar af
maskintekniken. I ett kullager rullar axeln mot ett
antal kulor, som i sin ordning rulla mot ett yttre
omhölje. Nu finnas emellertid många olika
detaljkonstruktioner af kullager, liksom resultatet blir
högst olika allt efter det material, som användes.
I båda dessa hänseenden ha Svenska
Kullagerfabrikens tillverkningar företräde framför andra. De
utmärka sig därigenom, att de ha tvänne rader kulor
