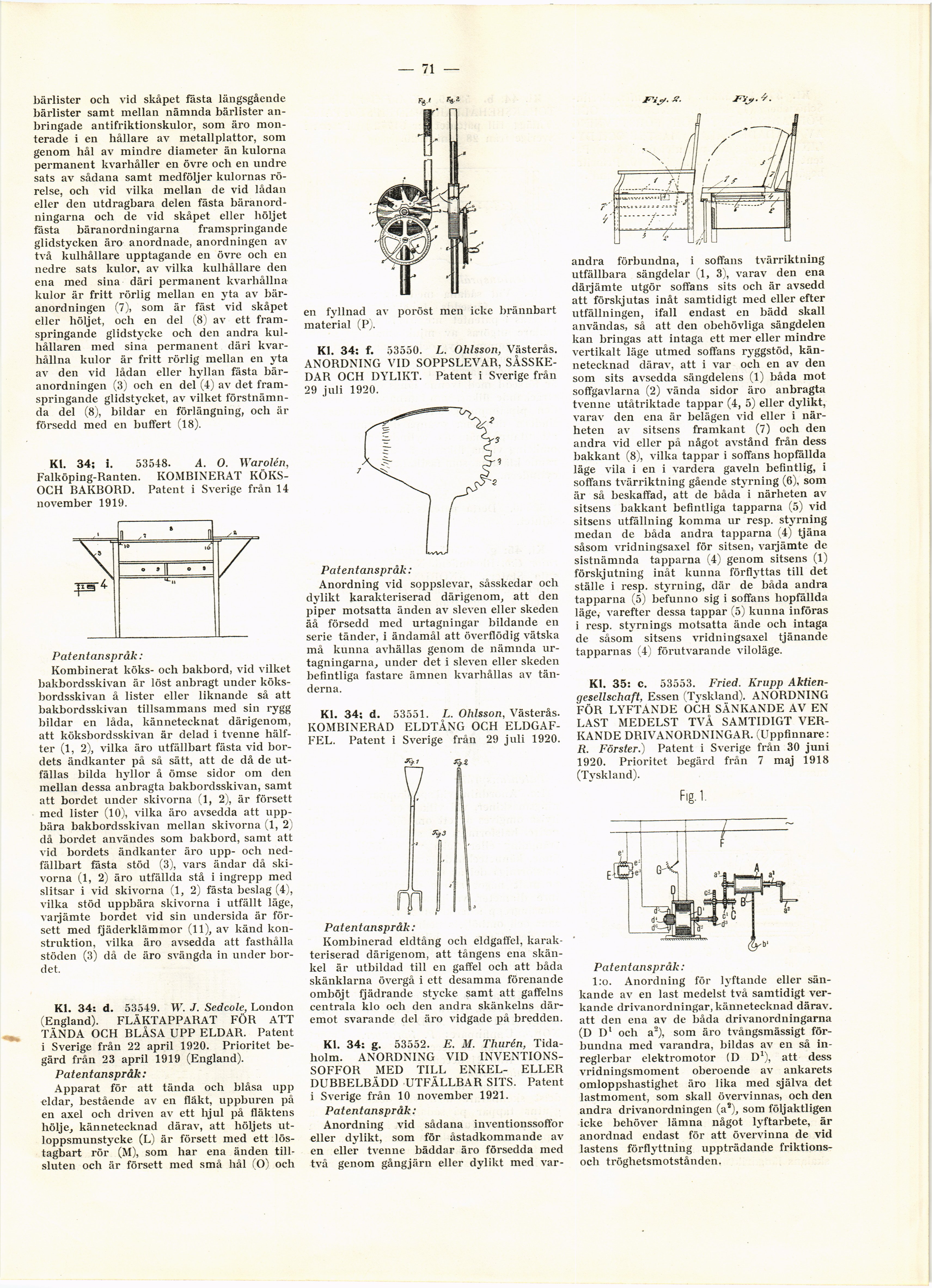

— 71 —
bärlister och vid skåpet fästa längsgående
bärlister samt mellan nämnda bärlister
anbringade antifriktionskulor, som äro
monterade i en hållare av metallplattor, som
genom hål av mindre diameter än kulorna
permanent kvarhåller en övre och en undre
sats av sådana samt medföljer kulornas
rörelse, och vid vilka mellan de vid lådan
eller den utdragbara delen fästa
bäranordningarna och de vid skåpet eller höljet
fästa bäranordningarna framspringande
glidstycken äro anordnade, anordningen av
två kulhållare upptagande en övre och en
nedre sats kulor, av vilka kulhållare den
ena med sina däri permanent kvarhållna
kulor är fritt rörlig mellan en yta av
bär-anordningen (7), som är fäst vid skåpet
eller höljet, och en del (8) av ett
framspringande glidstycke och den andra
kul-hållaren med sina permanent däri
kvarhållna kulor är fritt rörlig mellan en yta
av den vid lådan eller hyllan fästa
bär-anordningen (3) och en del (4) av det
framspringande glidstycket, av vilket
förstnämnda del (8), bildar en förlängning, och är
försedd med en buffert (18).
Kl. 34; i. 53548. A. O. Warolén,
Falköping-Ranten. KOMBINERAT
KÖKS-OCH BAKRORD. Patent i Sverige från 14
november 1919.
fn=r4-
Fij. z-
ny.
en fyllnad av poröst men icke brännbart
material (P).
Kl. 34: f. 53550. L. Ohlsson, Västerås.
ANORDNING VID SOPPSLEVAR,
SÅSSKEDAR OCH DYLIKT. Patent i Sverige från
29 juli 1920.
Patentanspråk:
Kombinerat köks- och bakbord, vid vilket
bakbordsskivan är löst anbragt under
köksbordsskivan å lister eller liknande så att
bakbordsskivan tillsammans med sin rygg
bildar en låda, kännetecknat därigenom,
att köksbordsskivan är delad i tvenne
hälfter (1, 2), vilka äro utfällbart fästa vid
bordets ändkanter på så sätt, att de då de
utfällas bilda hyllor å ömse sidor om den
mellan dessa anbragta bakbordsskivan, samt
att bordet under skivorna (1, 2), är försett
med lister (10), vilka äro avsedda att
uppbära bakbordsskivan mellan skivorna (1, 2)
då bordet användes som bakbord, samt att
vid bordets ändkanter äro upp- och
ned-fällbart fästa stöd (3), vars ändar då
skivorna (1, 2) äro utfällda stå i ingrepp med
slitsar i vid skivorna (1, 2) fästa beslag (4),
vilka stöd uppbära skivorna i utfällt läge,
varjämte bordet vid sin undersida är
försett med fjäderklämmor (11), av känd
konstruktion, vilka äro avsedda att fasthålla
stöden (3) då de äro svängda in under
bordet.
Kl. 34: d. 53549. W. J. Sedcole, London
(England). FLÄKTAPPARAT FÖR ATT
TÄNDA OCH BLÅSA UPP ELDAR. Patent
i Sverige från 22 april 1920. Prioritet
begärd från 23 april 1919 (England).
Patentanspråk:
Apparat för att tända och blåsa upp
eldar, bestående av en fläkt, uppburen på
en axel och driven av ett hjul på fläktens
hölje, kännetecknad därav, att höljets
utloppsmunstycke (L) är försett med ett
löstagbart rör (M), som har ena änden
tillsluten och är försett med små hål fO) och
Patentanspråk:
Anordning vid soppslevar, såsskedar och
dylikt karakteriserad därigenom, att den
piper motsatta änden av sleven eller skeden
äå försedd med urtagningar bildande en
serie tänder, i ändamål att överflödig vätska
må kunna avhällas genom de nämnda
ur-tagningarna, under det i sleven eller skeden
befintliga fastare ämnen kvarhållas av
tänderna.
K1. 34; d. 53551. L. Ohlsson, Västerås.
KOMBINERAD ELDTÅNG OCH
ELDGAFFEL. Patent i Sverige från 29 juli 1920.
’ r,
andra förbundna, i soffans tvärriktning
utfällbara sängdelar (1, 3), varav den ena
därjämte utgör soffans sits och är avsedd
att förskjutas inåt samtidigt med eller efter
utfällningen, ifall endast en bädd skall
användas, så att den obehövliga sängdelen
kan bringas att intaga ett mer eller mindre
vertikalt läge utmed soffans ryggstöd,
kännetecknad därav, att i var och en av den
som sits avsedda sängdelens (1) båda mot
soffgavlarna (2) vända sidor äro anbragta
tvenne utåtriktade tappar (4, 5) eller dylikt,
varav den ena är belägen vid eller i
närheten av sitsens framkant (7) och den
andra vid eller på något avstånd från dess
bakkant (8), vilka tappar i soffans hopfällda
läge vila i en i vardera gaveln befintlig, i
soffans tvärriktning gående styrning (6), som
är så beskaffad, att de båda i närheten av
sitsens bakkant befintliga tapparna (5) vid
sitsens utfällning komma ur resp. styrning
medan de båda andra tapparna (4) tjäna
såsom vridningsaxel för sitsen, varjämte de
sistnämnda tapparna (4) genom sitsens (1)
förskjutning inåt kunna förflyttas till det
ställe i resp. stj-rning, där de båda andra
tapparna (5) befunno sig i soffans hopfällda
läge, varefter dessa tappar (5) kunna införas
i resp. styrnings motsatta ände och intaga
de såsom sitsens vridningsaxel tjänande
tapparnas (4) förutvarande viloläge.
Kl. 35: c. 53553. Fried. Krupp
Aktien-gesellschaft, Essen (Tyskland). ANORDNING
FÖR LYFTANDE OCH SÄNKANDE AV EN
LAST MEDELST TVÅ SAMTIDIGT
VERKANDE DRIVANORDNINGAR. (Uppfinnare:
R. Förster.) Patent i Sverige från 30 juni
1920. Prioritet begärd från 7 maj 1918
(Tyskland).
Fig. 1.
Patentanspråk:
Kombinerad eldtång och eldgaffel,
karakteriserad därigenom, att tångens ena
skänkel är utbildad till en gaffel och att båda
skänklarna övergå i ett desamma förenande
omböjt fjädrande stycke samt att gaffelns
centrala klo och den andra skänkelns
däremot svarande del äro vidgade på bredden.
Kl. 34: g. 53552. E. M. Thuren,
Tidaholm. ANORDNING VID
INVENTIONS-SOFFOR MED TILL ENKEL- ELLER
DUBBELBÄDD UTFÄLLBAR SITS. Patent
i Sverige från 10 november 1921.
Patentanspråk :
Anordning vid sådana inventionssoffor
eller dylikt, som för åstadkommande av
en eller tvenne bäddar äro försedda med
två genom gångjärn eller dylikt med var-
Patentanspråk:
l:o. Anordning för lyftande eller
sänkande av en last medelst två samtidigt
verkande drivanordningar, kännetecknad därav,
att den ena av de båda drivanordningarna
(D Dl och a2), som äro tvångsmässigt
förbundna med varandra, bildas av en så
in-reglerbar elektromotor (D D1), att dess
vridningsmoment oberoende av ankarets
omloppshastighet äro lika med själva det
lastmoment, som skall övervinnas, och den
andra drivanordningen (a2), som följaktligen
icke behöver lämna något lyftarbete, är
anordnad endast för att övervinna de vid
lastens författning uppträdande
friktions-och tröghetsmotstånden.
