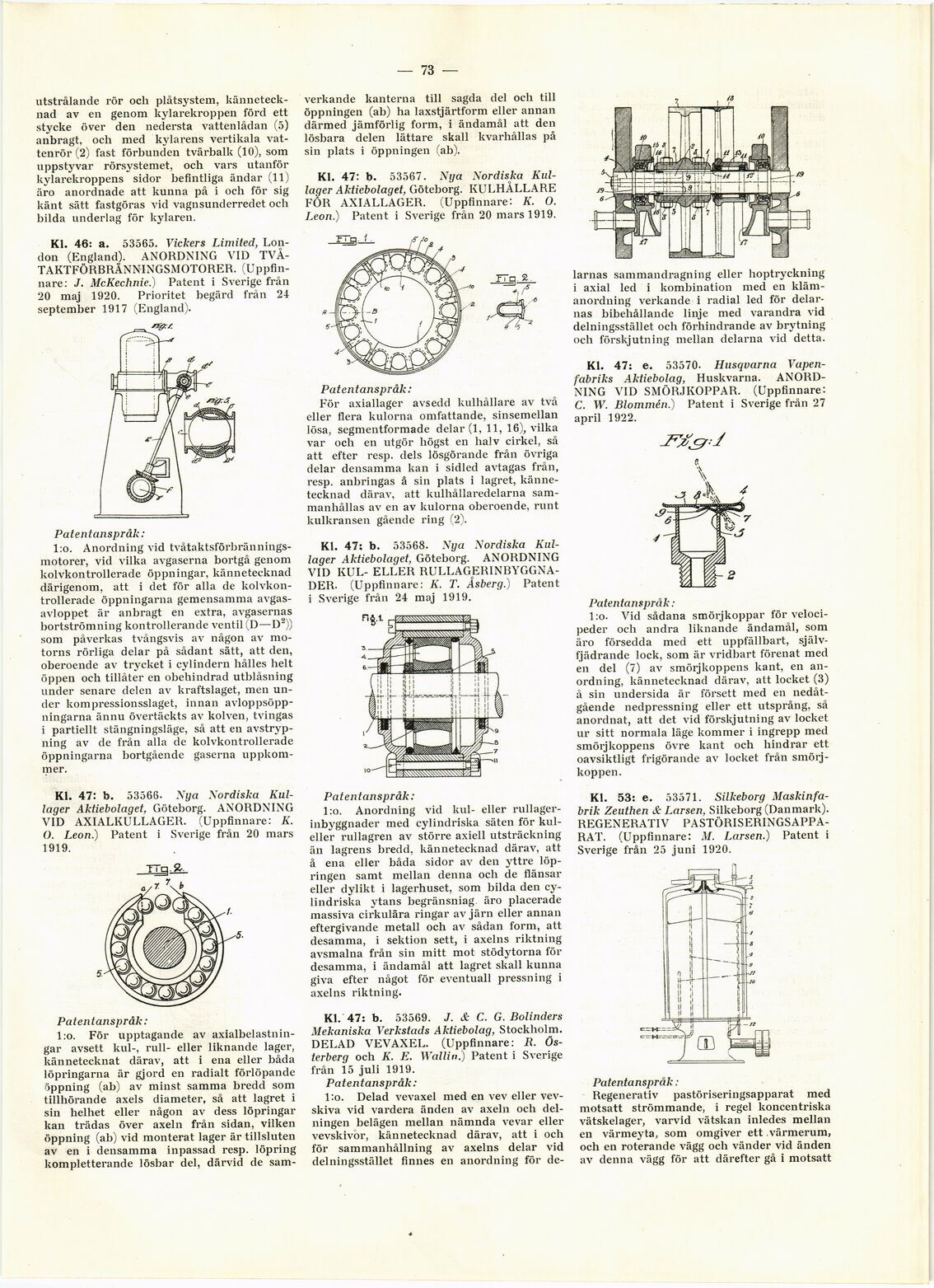

— 73 —
utstrålande rör ocli plåtsystem,
kännetecknad av en genom kylarekroppen förd ett
stycke över den nedersta vattenlådan (5)
anbragt, och med kylarens vertikala
vattenrör (2) fast förbunden tvärbalk (10), som
uppstyvar rörsystemet, och vars utanför
kylarekroppens sidor befintliga ändar (11)
äro anordnade att kunna på i och för sig
känt sätt fastgöras vid vagnsunderredet och
bilda underlag för kylaren.
Kl. 46: a. 53565. Vickers Limited,
London (England). ANORDNING VID
TVÅ-TAKTFÖRBRÄNNINGSMOTORER. (Uppfinnare: J. McKechnie.) Patent i Sverige från
20 maj 1920. Prioritet begärd från 24
september 1917 (England).
Patentanspråk:
l:o. För upptagande av
axialbelastningar avsett kul-, rull- eller liknande lager,
kännetecknat därav, att i ena eller båda
löpringarna är gjord en radialt förlöpande
öppning (ab) av minst samma bredd som
tillhörande axels diameter, så att lagret i
sin helhet eller någon av dess löpringar
kan trädas över axeln från sidan, vilken
öppning (ab) vid monterat lager är tillsluten
av en i densamma inpassad resp. löpring
kompletterande lösbar del, därvid de sam-
verkande kanterna till sagda del och till
öppningen (ab) ha laxstjärtform eller annan
därmed jämförlig form, i ändamål att den
lösbara delen lättare skall kvarhållas på
sin plats i öppningen (ab).
Kl. 47: b. 53567. Nija Nordiska
Kullager Aktiebolaget, Göteborg. KULHÅLLARE
FÖR AXIALLAGER. (Uppfinnare: K. O.
Léon.) Patent i Sverige från 20 mars 1919.
T^J.
Patentanspråk:
l:o. Anordning vid
tvåtaktsförbrännings-motorer, vid vilka avgaserna bortgå genom
kolvkontrollerade öppningar, kännetecknad
därigenom, att i det för alla de
kolvkontrollerade öppningarna gemensamma
avgasavloppet är anbragt en extra, avgasernas
bortströmning kontrollerande ventil (D—D2))
som påverkas tvångsvis av någon av
motorns rörliga delar på sådant sätt, att den,
oberoende av trycket i cylindern hålles helt
öppen och tillåter en obehindrad utblåsning
under senare delen av kraftslaget, men
under kompressionsslaget, innan
avloppsöppningarna ännu övertäckts av kolven, tvingas
i partiellt stängningsläge, så att en
avstrvp-ning av de från alla de kolvkontrollerade
öppningarna bortgående gaserna
uppkommer.
Kl. 47: b. 53566. Nya Nordiska
Kullager Aktiebolaget, Göteborg. ANORDNING
VID AXIALKULLAGER. (Uppfinnare: K.
O. Léon.) Patent i Sverige från 20 mars
1919.
TTg.%.
Patent anspråk:
För axiallager avsedd kulhållare av två
eller flera kulorna omfattande, sinsemellan
lösa, segmentformade delar (1, 11, 16), vilka
var och en utgör högst en halv cirkel, så
att efter resp. dels lösgörande från övriga
delar densamma kan i sidled avtagas från,
resp. anbringas å sin plats i lagret,
kännetecknad därav, att kulhållaredelarna
sammanhållas av en av kulorna oberoende, runt
kulkransen gående ring (2).
Kl. 47: b. 53568. Nya Nordiska
Kullager Aktiebolaget, Göteborg. ANORDNING
VID KUL- ELLER
RULLAGERINBYGGNA-DER. (Uppfinnare: K. T. Åsberg.) Patent
i Sverige från 24 maj 1919.
Patentanspråk:
l:o. Anordning vid kul- eller
rullager-inbyggnader med cylindriska säten för
kul-eller rullagren av större axiell utsträckning
än lagrens bredd, kännetecknad därav, att
å ena eller båda sidor av den yttre
löpringen samt mellan denna och de flänsar
eller dylikt i lagerhuset, som bilda den
cy-lindriska ytans begränsniag äro placerade
massiva cirkulära ringar av järn eller annan
eftergivande metall och av sådan form, att
desamma, i sektion sett, i axelns riktning
avsmalna från sin mitt mot stöd3rtorna för
desamma, i ändamål att lagret skall kunna
giva efter något för eventuall pressning i
axelns riktning.
Kl. 47: b. 53569. J. & C. G. Bolinders
Mekaniska Verkstads Aktiebolag, Stockholm.
DELAD VEVAXEL. (Uppfinnare: R.
Österberg och K. E. Wallin.) Patent i Sverige
från 15 juli 1919.
Patentanspråk:
l:o. Delad vevaxel med en vev eller
vevskiva vid vardera änden av axeln och
delningen belägen mellan nämnda vevar eller
vevskivor, kännetecknad därav, att i och
för sammanhållning av axelns delar vid
delningsstället finnes en anordning för de-
larnas sammandragning eller hoptryckning
i axial led i kombination med en
klämanordning verkande i radial led för
delarnas bibehållande linje med varandra vid
delningsstället och förhindrande av brytning
och förskjutning mellan delarna vid detta.
Kl. 47: e. 53570. Husqvarna
Vapenfabriks Aktiebolag, Huskvarna.
ANORDNING VID SMÖRJKOPPAR. (Uppfinnare:
C. W. Blommen.) Patent i Sverige från 27
april 1922.
Patentanspråk :
l:o. Vid sådana smörjkoppar för
velocipeder och andra liknande ändamål, som
äro försedda med ett uppfällbart,
själv-fjädrande lock, som är vridbart förenat med
en del (7) av smörjkoppens kant, en
anordning, kännetecknad därav, att locket (3)
å sin undersida är försett med en
nedåtgående nedpressning eller ett utsprång, så
anordnat, att det vid förskjutning av locket
ur sitt normala läge kommer i ingrepp med
smörjkoppens övre kant och hindrar ett
oavsiktligt frigörande av locket från
smörj-koppen.
Kl. 53: e. 53571. Silkeborg
Maskinfabrik Zeuthen & Larsen, Silkeborg (Danmark).
REGENERATIV
PASTÖRISERINGSAPPA-RAT. (Uppfinnare: M. Larsen.) Patent i
Sverige från 25 juni 1920.
Patentanspråk :
Regenerativ pastöriseringsapparat med
motsatt strömmande, i regel koncentriska
vätskelager, varvid vätskan inledes mellan
en värmeyta, som omgiver ett .värmerum,
och en roterande vägg och vänder vid änden
av denna vägg för att därefter gå i motsatt
4
