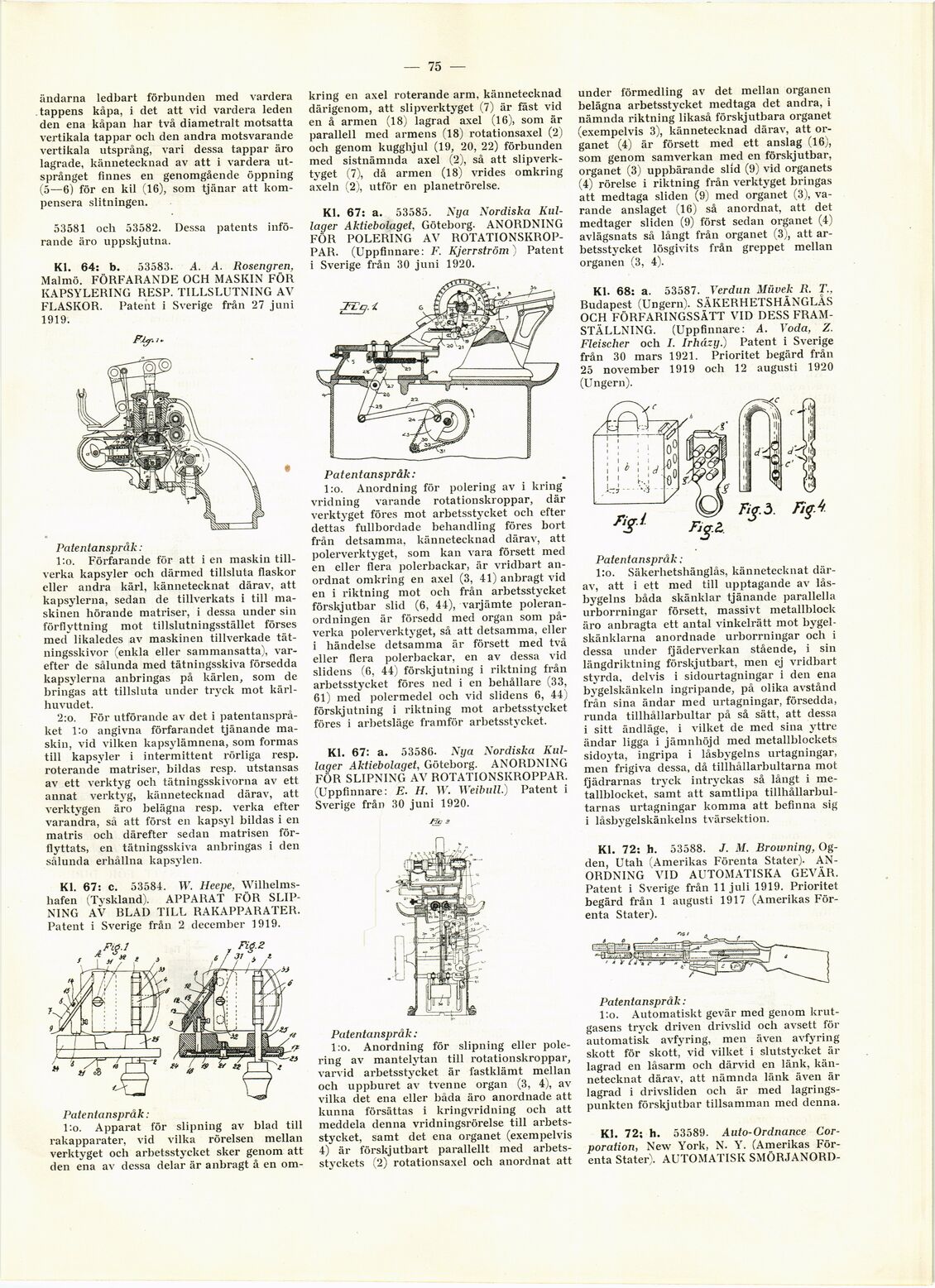

— 75 —
ändarna ledbart förbunden med vardera
tappens kåpa, i det att vid vardera leden
den ena kåpan har två diametralt motsatta
vertikala tappar och den andra motsvarande
vertikala utsprång, vari dessa tappar äro
lagrade, kännetecknad av att i vardera
ut-språnget finnes en genomgående öppning
(5—6) för en kil (16), som tjänar att
kompensera slitningen.
53581 och 53582. Dessa patents
införande äro uppskjutna.
Kl. 64: b. 53583. A. A. Rosengren,
Malmö. FÖRFARANDE OCH MASKIN FÖR
KAPSYLERING RESP. TILLSLUTNING AV
FLASKOR. Patent i Sverige från 27 juni
1919.
Patentanspråk :
l:o. Förfarande för att i en maskin
tillverka kapsyler och därmed tillsluta flaskor
eller andra kärl, kännetecknat därav, att
kapsylerna, sedan de tillverkats i till
maskinen hörande matriser, i dessa under sin
förflyttning mot tillslutningsstället förses
med likaledes av maskinen tillverkade
tät-ningsskivor (enkla eller sammansatta),
varefter de sålunda med tätningsskiva försedda
kapsylerna anbringas på kärlen, som de
bringas att tillsluta under tryck mot
kärlhuvudet.
2:o. För utförande av det i
patentanspråket i:o angivna förfarandet tjänande
maskin, vid vilken kapsylämnena, som formas
till kapsyler i intermittent rörliga resp.
roterande matriser, bildas resp. utstansas
av ett verktyg och tätningsskivorna av ett
annat verktyg, kännetecknad därav, att
verktygen äro belägna resp. verka efter
varandra, så att först en kapsyl bildas i en
matris och därefter sedan matrisen
förflyttats, en tätningsskiva anbringas i den
sålunda erhållna kapsylen.
Kl. 67: c. 53584. W. Heepe,
Wilhelms-hafen (Tyskland). APPARAT FÖR
SLIPNING AV RLAD TILL RAKAPPARATER.
Patent i Sverige från 2 december 1919.
Patentanspråk:
l:o. Apparat för slipning av blad till
rakapparater, vid vilka rörelsen mellan
verktyget och arbetsstycket sker genom att
den ena av dessa delar är anbragt å en om-
kring en axel roterande arm, kännetecknad
därigenom, att slipverkt3rget (7) är fäst vid
en å armen (18) lagrad axel (16), som är
parallell med armens (18) rotationsaxel (2)
och genom kugghjul (19, 20, 22) förbunden
med sistnämnda axel (2), så att [-slipverk-t}’get-] {+slipverk-
t}’get+} (7), då armen (18) vrides omkring
axeln (2), utför en planetrörelse.
Kl. 67: a. 53585. Nya Nordiska
Kullager Aktiebolaget, Göteborg. ANORDNING
FÖR POLERING AV
ROTATIONSKROPPAR. (Uppfinnare: F. Kjerrström) Patent
i Sverige från 30 juni 1920.
Patentanspråk:
l:o. Anordning för polering av i kring
vridning varande rotationskroppar, där
verktyget föres mot arbetsstycket och efter
dettas fullbordade behandling föres bort
från detsamma, kännetecknad därav, att
polerverktyget, som kan vara försett med
en eller flera polerbackar, är vridbart
anordnat omkring en axel (3, 41) anbragt vid
en i riktning mot och från arbetsstycket
förskjutbar slid (6, 44), varjämte
poleran-ordningen är försedd med organ som
påverka polerverktyget, så att detsamma, eller
i händelse detsamma är försett med två
eller flera polerbackar, en av dessa vid
slidens (6, 44) förskjutning i riktning från
arbetsstycket föres ned i en behållare (33,
61) med polermedel och vid slidens 6, 44)
förskjutning i riktning mot arbetsstycket
föres i arbetsläge framför arbetsstycket.
Kl. 67: a. 53586. Nya Nordiska
Kullager Aktiebolaget, Göteborg. ANORDNING
FÖR SLIPNING AV ROTATIONSKROPPAR.
(Uppfinnare: E. H. W. Weibull.) Patent i
Sverige från 30 juni 1920.
Patentanspråk :
l:o. Anordning för slipning eller
polering av mantelytan till rotationskroppar,
varvid arbetsstj^cket är fastklämt mellan
och uppburet av tvenne organ (3, 4), av
vilka clet ena eller båda äro anordnade att
kunna försättas i kringvridning och att
meddela denna vridningsrörelse till
arbetsstycket, samt det ena organet (exempelvis
4) är förskjutbart parallellt med
arbetsstyckets (2) rotationsaxel och anordnat att
under förmedling av det mellan organen
belägna arbetsstycket medtaga det andra, i
nämnda riktning likaså förskjutbara organet
(exempelvis 3), kännetecknad därav, att
organet (4) är försett med ett anslag (16),
som genom samverkan med en förskjutbar,
organet (3) uppbärande slid (9) vid organets
(4) rörelse i riktning från verktyget bringas
att medtaga sliden (9) med organet (3),
varande anslaget (16) så anordnat, att det
medtager sliden (9) först sedan organet (4)
avlägsnats så långt från organet (3), att
arbetsstycket lösgivits från greppet mellan
organen (3, 4).
Kl. 68: a. 53587. Verdun Müvek R. T.,
Rudapest (Ungern). SÄKERHETSHÄNGLÅS
OCH FÖRFARINGSSÄTT VID DESS
FRAMSTÄLLNING. (Uppfinnare: A. Voda, Z.
Fleischer och I. Irhäzy.) Patent i Sverige
från 30 mars 1921. Prioritet begärd från
25 november 1919 och 12 augusti 1920
(Ungern).
fig. 5. figA
Patentanspråk;
l:o. Säkerhetshänglås, kännetecknat
därav, att i ett med till upptagande av
låsbygelns båda skänklar tjänande parallella
urborrningar försett, massivt metallblock
äro anbragta ett antal vinkelrätt mot
bygel-skänklarna anordnade urborrningar och i
dessa under fjäderverkan stående, i sin
längdriktning förskjutbart, men ej vridbart
styrda, delvis i sidourtagningar i den ena
bvgelskänkeln ingripande, på olika avstånd
från sina ändar med urtagningar, försedda,
runda tillhållarbultar på så sätt, att dessa
i sitt ändläge, i vilket de med sina yttre
ändar ligga i jämnhöjd med metallblockets
sidoyta, ingripa i låsbygelns urtagningar,
men frigiva dessa, då tillhållarbultarna mot
fjädrarnas tryck intryckas så långt i
metallblocket, samt att samtlipa
tillhållarbul-tarnas urtagningar komma att befinna sig
i låsbygelskänkelns tvärsektion.
Kl. 72: h. 53588. J. M. Browning,
Ogden, Utah (Amerikas Förenta Stater).
ANORDNING VID AUTOMATISKA GEVÄR.
Patent i Sverige från 11 juli 1919. Prioritet
begärd från 1 augusti 1917 (Amerikas
Förenta Stater).
Patentanspråk :
l:o. Automatiskt gevär med genom
krutgasens tryck driven drivslid och avsett för
automatisk avfyring, men även avfyring
skott för skott, vid vilket i slutstycket är
lagrad en låsarm och därvid en länk,
kännetecknat därav, att nämnda länk även är
lagrad i drivsliden och är med
lagringspunkten förskjutbar tillsamman med denna.
Kl. 72; h. 53589. Auto-Ordnance
Corporation, New York, N. Y. (Amerikas
Förenta Stater). AUTOMATISK SMÖRJANORD-
