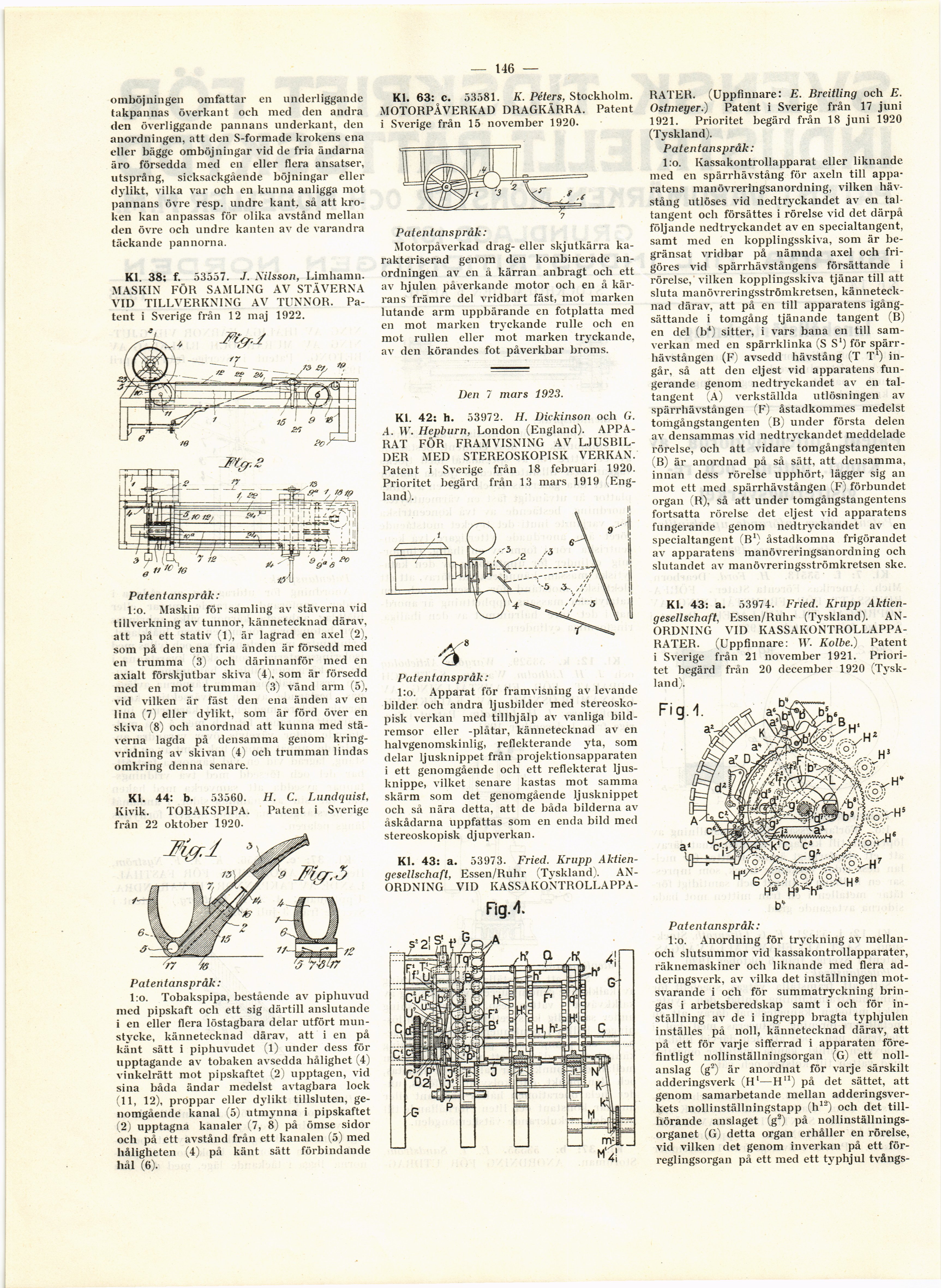

— 146 —
omböjningen omfattar en underliggande
takpannas överkant och med den andra
den överliggande pannans underkant, den
anordningen, att den S-formade krokens ena
eller bägge omböjningar vid de fria ändarna
äro försedda med en eller flera ansatser,
utsprång, sicksackgående böjningar eller
dylikt, vilka var och en kunna anligga mot
pannans övre resp. undre kant, så att
kroken kan anpassas för olika avstånd mellan
den övre och undre kanten av de varandra
täckande pannorna.
Kl. 38: f. 53557. ./. Nilsson, Limhamn.
MASKIN FÖR SAMLING AV STÄVERNA
VID TILLVERKNING AV TUNNOR.
Patent i Sverige från 12 maj 1922.
KL 63: c. 53581. K. Péters, Stockholm.
MOTORPÅVERKAD DRAGKÄRRA. Patent
i Sverige från 15 november 1920.
Patentanspråk:
l:o. Maskin för samling av stäverna vid
tillverkning av tunnor, kännetecknad därav,
att på ett stativ (1), är lagrad en axel (2),
som på den ena fria änden är försedd med
en trumma (3) och därinnanför med en
axialt förskjutbar skiva (4), som är försedd
med en mot trumman (3) vänd arm (5),
vid vilken är fäst den ena änden av en
lina (7) eller dylikt, som är förd över en
skiva (8) och anordnad att kunna med
stäverna lagda på densamma genom
kringvridning av skivan (4) och trumman lindas
omkring denna senare.
KL 44: b. 53560. H. C. Lundquist,
Kivik. TOBAKSPIPA. Patent i Sverige
från 22 oktober 1920.
Patentanspråk:
l:o. Tobakspipa, bestående av piphuvud
med pipskaft och ett sig därtill anslutande
i en eller flera löstagbara delar utfört
munstycke, kännetecknad därav, att i en på
känt sätt i piphuvudet (1) under dess för
upptagande av tobaken avsedda hålighet (4)
vinkelrätt mot pipskaftet (2) upptagen, vid
sina båda ändar medelst avtagbara lock
(11, 12), proppar eller dylikt tillsluten,
genomgående kanal (5) utmynna i pipskaftet
(2) upptagna kanaler (7, 8) på ömse sidor
och på ett avstånd från ett kanalen (5) med
håligheten (4) på känt sätt förbindande
hål (6).
Patentanspråk:
Motorpåverkad drag- eller skjutkärra
karakteriserad genom den kombinerade
anordningen av en å kärran anbragt ocli ett
av hjulen påverkande motor och en å
kärrans främre del vridbart fäst, mot marken
lutande arm uppbärande en fotplatta med
en mot marken tryckande rulle och en
mot rullen eller mot marken tackande,
av den körandes fot påverkbar broms.
Den 7 mars 1923.
Kl. 42: h. 53972. H. Dickinson och G.
A. IV. Hepburn, London (England).
APPARAT FÖR FRAMVISNING AV
LJUSBILDER MED STEREOSKOPISK VERKAN.
Patent i Sverige från 18 februari 1920.
Prioritet begärd från 13 mars 1919
(England).
Patent anspråk:
l:o. Apparat för framvisning av levande
bilder och andra ljusbilder med
stereoskopisk verkan med tillhjälp av vanliga
bildremsor eller -plåtar, kännetecknad av en
halvgenomskinlig, reflekterande yta, som
delar ljusknippet från projektionsapparaten
i ett genomgående och ett reflekterat
ljusknippe, vilket senare kastas mot samma
skärm som det genomgående ljusknippet
och så nära detta, att de båda bilderna av
åskådarna uppfattas som en enda bild med
stereoskopisk djup verkan.
KL 43: a. 53973. Fried. Krupp
Aktien-gesellschaft, Essen/Ruhr (Tvskland).
ANORDNING VID KASSAKONTROLLAPPA-
FlgA
RATER. (Uppfinnare: E. Breitling och E.
Ostmeyer.) Patent i Sverige från 17 juni
1921. Prioritet begärd från 18 juni 1920
(Tyskland).
Patentanspråk:
l:o. Kassakontrollapparat eller liknande
med en spärrhävstång för axeln till
apparatens manövreringsanordning, vilken
hävstång utlöses vid nedtryckandet av en
taltangent och försättes i rörelse vid det därpå
följande nedtryckandet av en specialtangent,
samt med en kopplingsskiva, som är
begränsat vridbar på nämnda axel och
frigöres vid spärrhävstångens försättande i
rörelse, vilken kopplingsskiva tjänar till att
sluta manövreringsströmkretsen,
kännetecknad därav, att på en till apparatens
igångsättande i tomgång tjänande tangent (B)
en del (b4) sitter, i vars bana en till
samverkan med en spärrklinka (S S1) för
spärrhävstången (F) avsedd hävstång (T T1)
ingår, så att den eljest vid apparatens
fungerande genom nedtryckandet av en
taltangent (A) verkställda utlösningen av
spärrhävstången (F) åstadkommes medelst
tomgångstangenten (B) under första delen
av densammas vid nedtryckandet meddelade
rörelse, och att vidare tomgångstangenten
(B) är anordnad på så sätt, att densamma,
innan dess rörelse upphört, lägger sig an
mot ett med spärrhävstången (F) förbundet
organ (R), så att under tomgångstangentens
fortsatta rörelse det eljest vid apparatens
fungerande genom nedtryckandet av en
specialtangent (B1) åstadkomna frigörandet
av apparatens manövreringsanordning" och
slutandet av manövreringsströmkretsen ske.
Kl. 43: a. 53974. Fried. Krupp
Aktien-gesellschaft, Essen/Ruhr (Tyskland).
ANORDNING VID
KASSAKONTROLLAPPA-RATER. (Uppfinnare: W- Kolbe.) Patent
i Sverige från 21 november 1921.
Prioritet begärd från 20 december 1920
(Tvskland).
Fig.l
hp tf^h11"
b"
Patent anspråk:
l:o. Anordning för tryckning av
mellan-och slutsummor vid kassakontrollapparater,
räknemaskiner och liknande med flera
ad-deringsverk, av vilka det inställningen
motsvarande i och för summatryckning
bringas i arbetsberedskap samt i och för
inställning av de i ingrepp bragta typhjulen
inställes på noll, kännetecknad därav, att
på ett för varje sifferrad i apparaten
förefintligt nollinställningsorgan (G) ett
nollanslag (g2) är anordnat för varje särskilt
adderingsverk (H1—H11) på det sättet, att
genom samarbetande mellan
adderingsver-kets nollinställningstapp (h12) och det
tillhörande anslaget (g2) på
nollinställnings-organet (G) detta organ erhåller en rörelse,
vid vilken det genom inverkan på ett
för-reglingsorgan på ett med ett typhjul tvångs-
