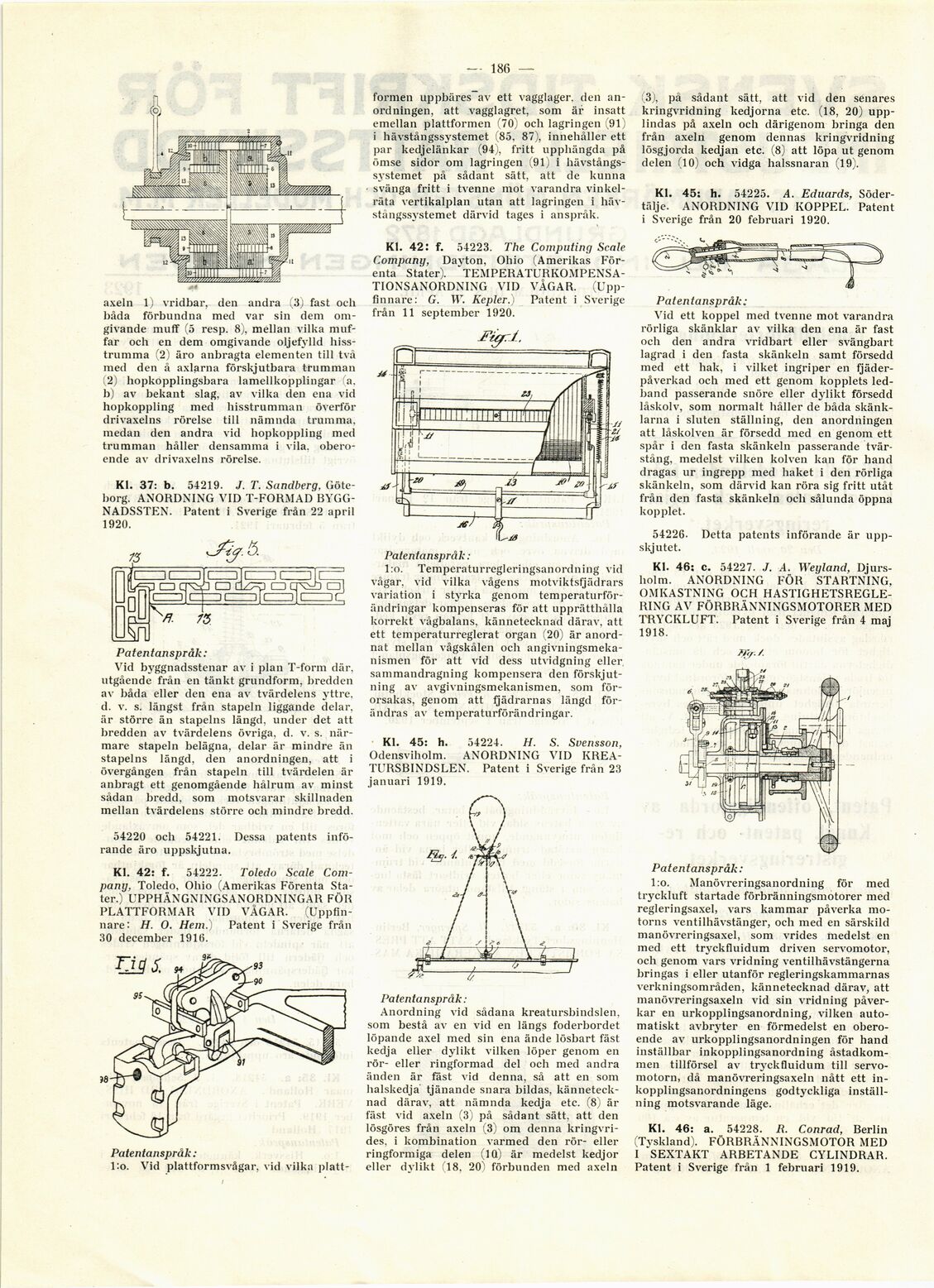

— 186 —
axeln 1) vridbar, den andra (3) fast och
båda förbundna med var sin dem
omgivande muff (5 resp. 8), mellan vilka
muffar och en dem omgivande oljefylld
hisstrumma (2) äro anbragta elementen till två
med den å axlarna förskjutbara trumman
(2) hopkopplingsbara lamellkopplingar (a,
b) av bekant slag, av vilka den ena vid
hopkoppling med hisstrumman överför
drivaxelns rörelse till nämnda trumma,
medan den andra vid hopkoppling med
trumman håller densamma i vila.
oberoende av drivaxelns rörelse.
Kl. 37: b. 54219. J. T. Sundberg,
Göteborg. ANORDNING VID T-FORMAD
BYGGNADSSTEN. Patent i Sverige från 22 april
1920.
Patentanspråk:
Vid byggnadsstenar av i plan T-form där,
utgående från en tänkt grundform, bredden
av båda eller den ena av tvärdelens yttre,
d. v. s. längst från stapeln liggande delar,
är större än stapelns längd, under det att
bredden av tvärdelens övriga, d. v. s.
närmare stapeln belägna, delar är mindre än
stapelns längd, den anordningen, att i
övergången från stapeln till tvärdelen är
anbragt ett genomgående hälrum av minst
sådan bredd, som motsvarar skillnaden
mellan tvärdelens större och mindre bredd.
54220 och 54221. Dessa patents
införande äro uppskjutna.
Kl. 42: f. 54222. Toledo Scale
Company, Toledo, Ohio (Amerikas Förenta
Stater.) UPPHÄNGNINGS ANORDNING AR FÖR
PLATTFORMAR VII) VÅGAR.
(Uppfinnare: H. O. Hem.) Patent i Sverige från
30 december 1916.
formen uppbäres av ett vagglager. den
anordningen, att vagglagret, som är insatt
emellan plattformen (70) och lagringen (91)
i hävstångssystemet (85. 87), innehåller ett
par kedjelänkar (94), fritt upphängda på
ömse sidor om lagringen (91) i
hävstångs-s3’stemet på sådant sätt, att de kunna
svänga fritt i tvenne mot varandra
vinkelräta vertikalplan utan att lagringen i
hävstångssystemet därvid tages i anspråk.
Kl. 42: f. 54223. The Computing Scale
Company, Davton, Ohio (Amerikas
Förenta Stater).
TEMPERATURKOMPENSATIONS ANORDNING VII) VÅGAR.
(Uppfinnare: G. IV. Kepler.) Patent i Sverige
från 11 september 1920.
fy
Patentanspråk :
l:o. Temperaturregleringsanordning vid
vågar, vid vilka vågens motviktsfjädrars
variation i styrka genom
temperaturförändringar kompenseras för att upprätthålla
korrekt vågbalans, kännetecknad därav, att
ett temperaturreglerat organ (20) är
anordnat mellan vågskålen och
angivningsmeka-nismen för att vid dess utvidgning eller
sammandragning kompensera den
förskjutning av avgivningsmekanismen, som
förorsakas, genom att fjädrarnas längd
förändras av temperaturförändringar.
Kl. 45: h. 54224. H. S. Svensson,
Odensviholm. ANORDNING VID
KREA-TURSBINDSLEN. Patent i Sverige från 23
januari 1919.
Patentanspråk:
Lo. Vid plattformsvågar, vid vilka platt-
Patentanspråk :
Anordning vid sådana kreatursbindslen.
som bestå av en vid en längs foderbordet
löpande axel med sin ena ände lösbart fäst
kedja eller dylikt vilken löper genom en
rör- eller ringformad del och med andra
änden är fäst vid denna, så att en som
halskedja tjänande snara bildas,
kännetecknad därav, att nämnda kedja etc. (8) är
fäst vid axeln (3) på sådant sätt, att den
lösgöres från axeln (3) om denna
kringvrides, i kombination varmed den rör- eller
ringformiga delen (IQ) är medelst kedjor
eller dvlikt 18. 20) förbunden med axeln
(3), på sådant sätt, att vid den senares
kringvridning kedjorna etc. (18, 20)
upplindas på axeln och därigenom bringa den
från axeln genom dennas kringvridning
lösgjorda kedjan etc. (8) att löpa ut genom
delen (10) och vidga halssnaran (19).
K1. 45: h. 54225. A. Eduards,
Södertälje. ANORDNING VID KOPPEL. Patent
i Sverige från 20 februari 1920.
Patentanspråk;
Vid ett koppel med tvenne mot varandra
rörliga skänklar av vilka den ena är fast
och den andra vridbart eller svängbart
lagrad i den fasta skänkeln samt försedd
med ett hak, i vilket ingriper en
fjäder-påverkad och med ett genom kopplets
ledband passerande snöre eller dylikt försedd
låskolv, som normalt håller de båda
skänklarna i sluten ställning, den anordningen
att låskolven är försedd med en genom ett
spår i den fasta skänkeln passerande
tvärstång, medelst vilken kolven kan för hand
dragas ur ingrepp med haket i den rörliga
skänkeln, som därvid kan röra sig fritt utåt
från den fasta skänkeln och sålunda öppna
kopplet.
54226. Detta patents införande är
uppskjutet.
Kl. 46: c. 54227. J. A. Weyland,
Djursholm. ANORDNING FÖR STARTNING,
OMKASTNING OCH
HASTIGHETSREGLERING AV FÖRBRÄNNINGSMOTORER MED
TRYCKLUFT. Patent i Sverige från 4 maj
1918.
Patentanspråk:
l:o. Manövreringsanordning för med
tryckluft startade förbränningsmotorer med
regleringsaxel, vars kammar påverka
motorns ventilhävstänger, och med en särskild
manövreringsaxel, som vrides medelst en
med ett tryckfluidum driven servomotor,
och genom vars vridning ventilhävstängerna
bringas i eller utanför regleringskammarnas
verkningsområden, kännetecknad därav, att
manövreringsaxeln vid sin vridning
påverkar en urkopplingsanordning, vilken
automatiskt avbryter en förmedelst en
oberoende av urkopplingsanordningen för hand
inställbar inkopplingsanordning
åstadkommen tillförsel av trvxkfluidum till
servo-motorn, då manövreringsaxeln nått ett
inkopplingsanordningens godtyckliga
inställning motsvarande läge.
KL 46: a. 54228. R. Conrad, Berlin
(Tvskland). FÖRBRÄNNINGSMOTOR MED
I SEXTAKT ARBETANDE CYLINDRAR.
Patent i Sverige från 1 februari 1919.
