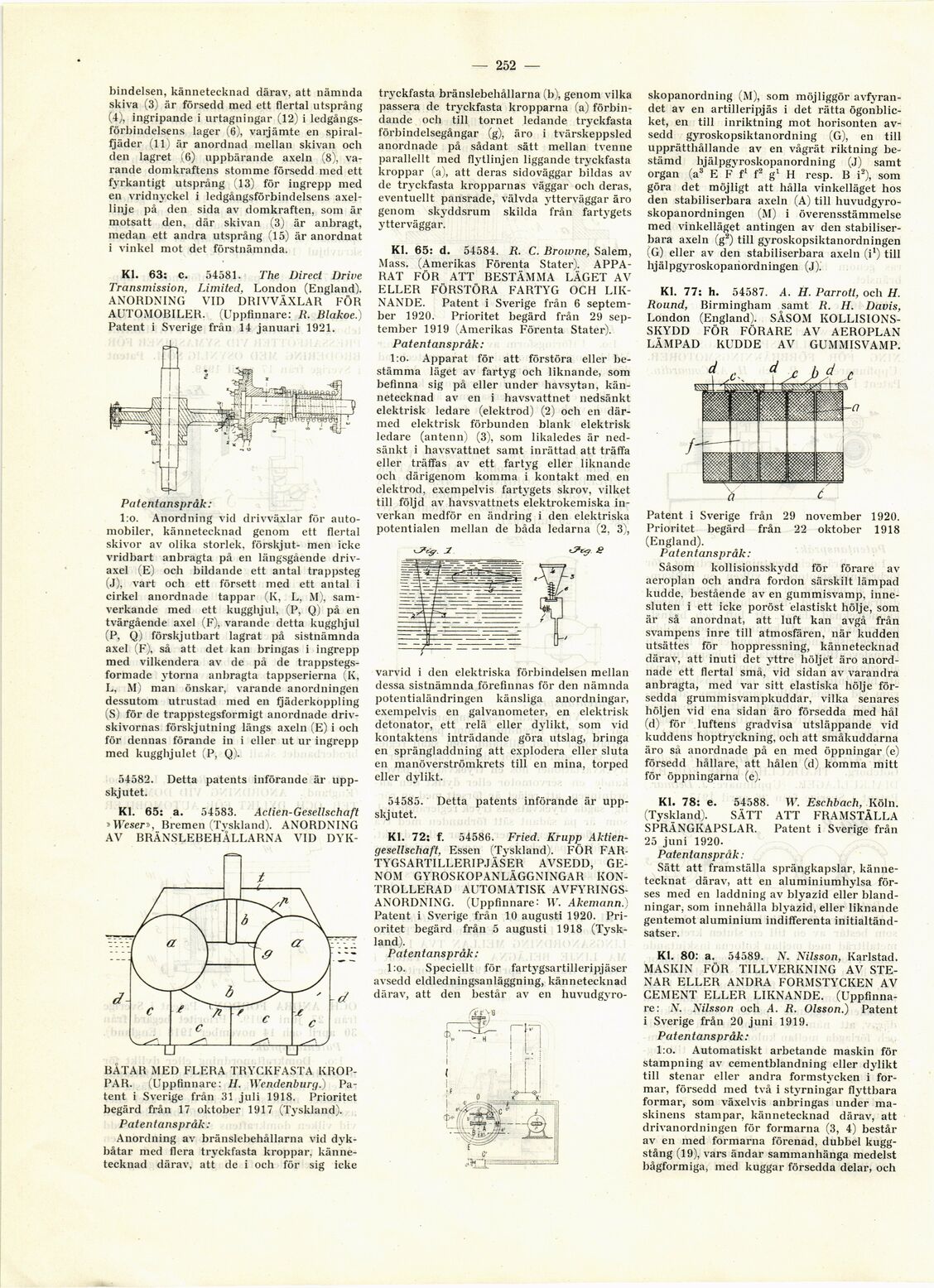

— 252 .—
bindeisen, kännetecknad därav, att nämnda
skiva (3) är försedd med ett flertal utsprång
(4), ingripande i urtagningar (12) i
ledgångsförbindelsens lager (6), varjämte en
spiralfjäder (11) är anordnad mellan skivan och
den lagret (6) uppbärande axeln (8),
varande domkraftens stomme försedd med ett
fyrkantigt utsprång (13) för ingrepp med
en vridnyckel i ledgångsförbindelsens
axellinje på den sida av domkraften, som är
motsatt den, där skivan (3) är anbragt,
medan ett andra utsprång (15) är anordnat
i vinkel mot det förstnämnda.
Kl. 63: c. 54581. The Direct Drive
Transmission, Limited, London (England).
ANORDNING VID DRIVVÄXLAR FÖR
AUTOMOBILER. (Uppfinnare: R. Blakoe.)
Patent i Sverige från 14 januari 1921.
Patentanspråk:
l:o. Anordning vid drivväxlar för
automobiler, kännetecknad genom ett flertal
skivor av olika storlek, förskjut- men icke
vridbart anbragta på en längsgående
drivaxel (E) och bildande ett antal trappsteg
(J), vart och ett försett med ett antal i
cirkel anordnade tappar K, L, M ),
samverkande med ett kugghjul, (P, Q) på en
tvärgående axel (F), varande detta kugghjul
(P, Q) förskjutbart lagrat på sistnämnda
axel (F), så att det kan bringas i ingrepp
med vilkendera av de på de
trappstegs-formade ytorna anbragta tappserierna (K,
L, M) man önskar, varande anordningen
dessutom utrustad med en fjäderkoppling
(S) för de trappstegsformigt anordnade
driv-skivornas förskjutning längs axeln (E) i och
för dennas förande in i eller ut ur ingrepp
med kugghjulet (P, Q).
54582. Detta patents införande är
uppskjutet.
Kl. 65: a. 54583. Aetien-Gesellschaft
»Weser», Bremen (Tvskland). ANORDNING
AV BRÄNSLEBEHÅLLARNA VID DYK-
BÅTAB MED FLEBA TRYCKFASTA
KROPPAR. (Uppfinnare: H. Wendenburg.)
Patent i Sverige från 31 juli 1918. Prioritet
begärd från 17 oktober 1917 (Tyskland).
Patentanspråk:
Anordning av bränslebehållarna vid
dykbåtar med flera tryckfasta kroppar,
kännetecknad därav, att de i och för sig icke
tryckfasta bränslebehållarna (b), genom vilka
passera de tryckfasta kropparna (a)
förbindande och till tornet ledande tryckfasta
förbindelsegångar (g), äro i tvärskeppsled
anordnade på sådant sätt mellan tvenne
parallellt med flytlinjen liggande tryckfasta
kroppar (a), att deras sidoväggar bildas av
de tryckfasta kropparnas väggar och deras,
eventuellt pansrade, välvda ytterväggar äro
genom skyddsrum skilda från fartygets
ytterväggar.
Kl. 65: d. 54584. R. C. Browne, Salem,
Mass. (Amerikas Förenta Stater).
APPARAT FÖR ATT BESTÄMMA LÄGET AV
ELLER FÖRSTÖRA FARTYG OCH
LIKNANDE. Patent i Sverige från 6
september 1920. Prioritet begärd från 29
september 1919 (Amerikas Förenta Stater).
Patentanspråk:
l:o. Apparat för att förstöra eller
bestämma läget av fartyg och liknande, som
befinna sig på eller under havsytan,
kännetecknad av en i havsvattnet nedsänkt
elektrisk ledare (elektrod) (2) och en
därmed elektrisk förbunden blank elektrisk
ledare (antenn) (3), som likaledes är
nedsänkt i havsvattnet samt inrättad att träffa
eller träffas av ett fartyg eller liknande
och därigenom komma i kontakt med en
elektrod, exempelvis fartygets skrov, vilket
till följd av havsvattnets elektrokemiska
inverkan medför en ändring i den elektriska
potentialen mellan de båda ledarna (2, 3),
8
varvid i den elektriska förbindelsen mellan
dessa sistnämnda förefinnas för den nämnda
potentialändringen känsliga anordningar,
exempelvis en galvanometer, en elektrisk
detonator, ett relä eller dylikt, som vid
kontaktens inträdande göra utslag, bringa
en sprängladdning att explodera eller sluta
en manöverströmkrets till en mina, torped
eller dylikt.
54585. Detta patents införande är
uppskjutet.
Kl. 72: f. 54586. Fried. Krupp
Aktien-gesellschaft, Essen (Tyskland). FÖR
FARTYGS ARTILLERIPJÄSER AVSEDD,
GENOM GYROSKOP ANLÄGGNINGAR
KONTROLLERAD AUTOMATISK
AVFYRINGS-ANORDNING. (Uppfinnare: W. Akemann.)
Patent i Sverige från 10 augusti 1920.
Prioritet begärd från 5 augusti 1918
(Tyskland).
Patentanspråk:
l:o. Speciellt för fartygsartilleripjäser
avsedd eldledningsanläggning, kännetecknad
därav, att den består av en huvudgyro-
skopanordning (M), som möjliggör
avfyrandet av en artilleripjäs i det rätta
ögonblicket, en till inriktning mot horisonten
avsedd gyroskopsiktanordning (G), en till
upprätthållande av en vågrät riktning
bestämd hjälpgvroskopanordning (J) samt
organ (a3 E F fl f2 g1 H resp. B i2), som
göra det möjligt att hålla vinkelläget hos
den stabiliserbara axeln (A) till
huvudgyro-skopanordningen (M) i överensstämmelse
med vinkelläget antingen av den
stabiliserbara axeln (g2) till gyroskopsiktanordningen
(G) eller av den stabiliserbara axeln (i1) till
hjälpg\Toskopanordningen (J)i
Kl. 77: h. 54587. A. H. Parrott, och H.
Round, Birmingham samt R. H. Davis,
London (England). SÅSOM
KOLLISIONSSKYDD FÖR FÖRARE AV AEROPLAN
LÄMPAD KUDDE AV GUMMISVAMP.
Patent i Sverige från 29 november 1920.
Prioritet begärd från 22 oktober 1918
(England).
Patentanspråk:
Såsom kollisionsskydd för förare av
aeroplan och andra fordon särskilt lämpad
kudde, bestående av en gummisvamp,
innesluten i ett icke poröst elastiskt hölje, som
är så anordnat, att luft kan avgå från
svampens inre till atmosfären, när kudden
utsättes för hoppressning, kännetecknad
därav, att inuti det yttre höljet äro
anordnade ett flertal små, vid sidan av varandra
anbragta, med var sitt elastiska hölje
försedda grummisvampkuddar, vilka senares
höljen vid ena sidan äro försedda med hål
(d) för luftens gradvisa utsläppande vid
kuddens hoptr}*ckning, och att småkuddarna
äro så anordnade på en med öppningar (e)
försedd hållare, att hålen (d) komma mitt
för öppningarna (e).
Kl. 78: e. 54588. W. Eschbach, Köln.
(Tyskland). SÄTT ATT FRAMSTÄLLA
SPRÄNGKAPSLAR. Patent i Sverige från
25 juni 1920.
Patentanspråk:
Sätt att framställa sprängkapslar,
kännetecknat därav, att en aluminiumhylsa
förses med en laddning av blyazid eller
blandningar, som innehålla blyazid, eller liknande
gentemot aluminium indifferenta
initialtänd-satser.
Kl. 80: a. 54589. N. Nilsson, Karlstad.
MASKIN FÖR TILLVERKNING AV
STENAR ELLER ANDRA FORMSTYCKEN AV
CEMENT ELLER LIKNANDE.
(Uppfinnare: N. Nilsson och A. R. Olsson.) Patent
i Sverige från 20 juni 1919.
Patentanspråk:
l:o. Automatiskt arbetande maskin för
stampning av cementblandning eller dylikt
till stenar eller andra formstycken i
formar, försedd med två i stj^rningar flyttbara
formar, som växelvis anbringas under
maskinens stampar, kännetecknad därav, att
drivanordningen för formarna (3, 4) består
av en med formarna förenad, dubbel
kuggstång (19), vars ändar sammanhänga medelst
bågformiga, med kuggar försedda delar, och
