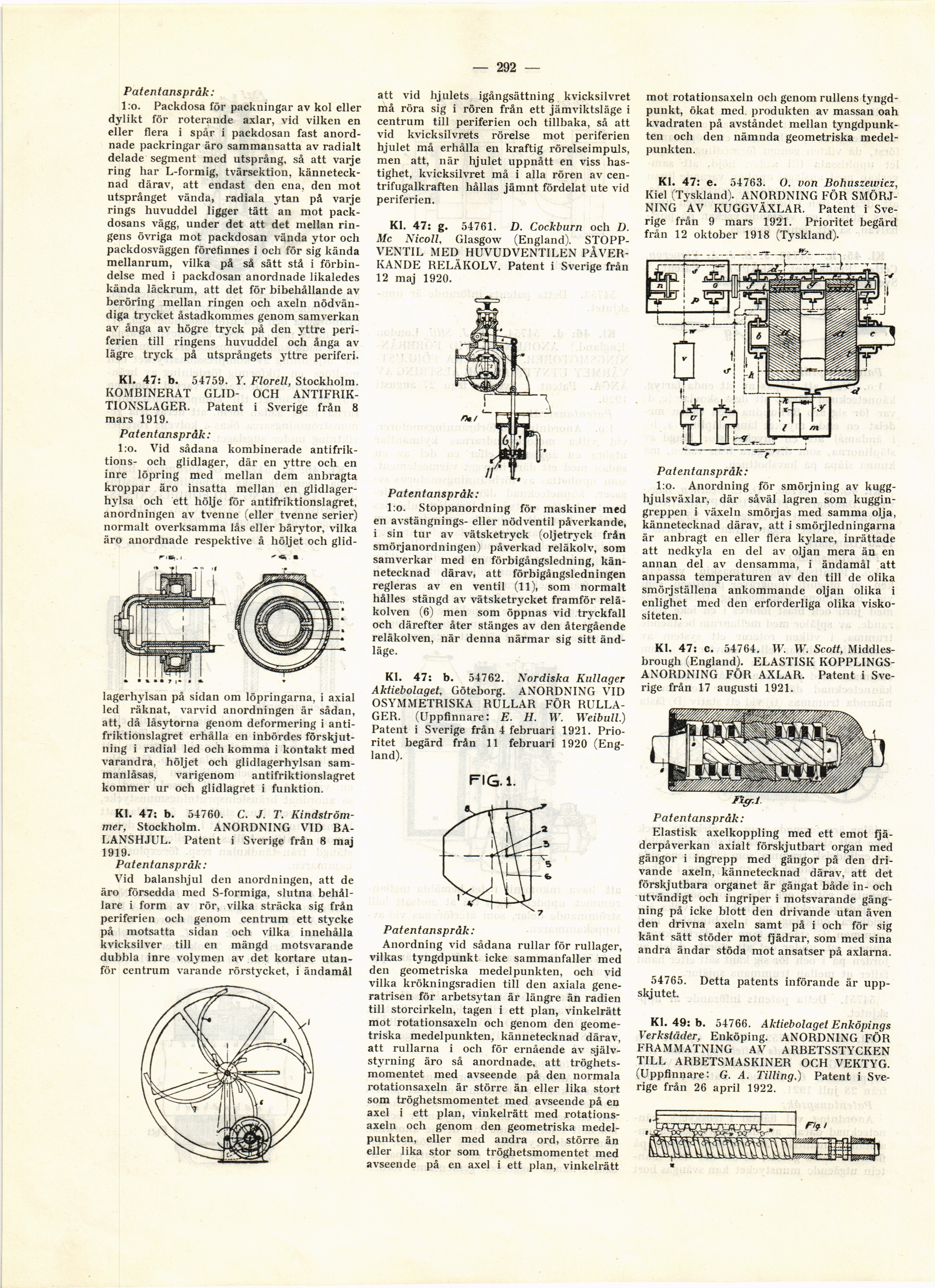

— 292 .—
Patentanspråk:
l:o. Packdosa för packningar av kol eller
dylikt för roterande axlar, vid vilken en
eller flera i spår i packdosan fast
anordnade packringar äro sammansatta av radialt
delade segment med utsprång, så att varje
ring har L-formig, tvärsektion,
kännetecknad därav, att endast den ena, den mot
utsprånget vända, radiala ytan på varje
rings huvuddel ligger tätt an mot
packdosans vägg, under det att det mellan
ringens övriga mot packdosan vända ytor och
packdosväggen förefinnes i och för sig kända
mellanrum, vilka på så sätt stå i
förbindelse med i packdosan anordnade likaledes
kända läckrum, att det för bibehållande av
beröring mellan ringen och axeln
nödvändiga üycket åstadkommes genom samverkan
av ånga av högre tryck på den yttre
periferien till ringens huvuddel och ånga av
lägre tryck på utsprångets yttre periferi.
Kl. 47: b. 54759. Y. Florell, Stockholm.
KOMBINERAT GLID- OCH
ANTIFRIKTIONSLAGER. Patent i Sverige från 8
mars 1919.
Patentanspråk:
l.o. Vid sådana kombinerade
antifrik-tions- och glidlager, där en yttre och en
inre löpring med mellan dem anbragta
kroppar äro insatta mellan en
glidlager-hylsa och ett hölje för antifriktionslagret,
anordningen av tvenne (eller tvenne serier)
normalt overksamma lås eller bältor, vilka
äro anordnade respektive å höljet och glid-
lagerhjisan på sidan om löpringarna, i axial
led räknat, varvid anordningen är sådan,
att, då låsytorna genom deformering i
antifriktionslagret erhålla en inbördes
förskjutning i radial led och komma i kontakt med
varandra, höljet och glidlagerhylsan
sam-manlåsas, varigenom antifriktionslagret
kommer ur och glidlagret i funktion.
Kl. 47: b. 54760. C. J. T.
Kindström-mer, Stockholm. ANORDNING VID
BALANSHJUL. Patent i Sverige från 8 maj
1919.
Patentanspråk:
Vid balanshjul den anordningen, att de
äro försedda med S-formiga, slutna
behållare i form av rör, vilka sträcka sig från
periferien och genom centrum ett stycke
på motsatta sidan och vilka innehålla
kvicksilver till en mängd motsvarande
dubbla inre volymen av det kortare
utanför centrum varande rörst\’cket, i ändamål
att vid hjulets igångsättning kvicksilvret
må röra sig i rören från ett jämviktsläge i
centrum till periferien och tillbaka, så att
vid kvicksilvrets rörelse mot periferien
hjulet må erhålla en kraftig rörelseimpuls,
men att, när hjulet uppnått en viss
hastighet, kvicksilvret må i alla rören av
centrifugalkraften hållas jämnt fördelat ute vid
periferien.
Kl. 47: g. 54761. D. Cockbarn och D.
Mc Nicoll, Glasgow (England).
STOPPVENTIL MED HUVUDVENTILEN
PÅVERKANDE RELÄKOLV. Patent i Sverige från
12 maj 1920.
Patentanspråk:
l:o. Stoppanordning för maskiner med
en avstängnings- eller nödventil påverkande,
i sin tur av vätsketryck (oljetryck från
smörjanordningen) påverkad reläkolv, som
samverkar med en förbigångsledning,
kännetecknad därav, att förbigångsledningen
regleras av en ventil (11), som normalt
hålles stängd av vätsketrycket framför
reläkolven (6) men som öppnas vid tryckfall
och därefter åter stänges av den återgående
reläkolven, när denna närmar sig sitt
ändläge.
Kl. 47: b. 54762. Nordiska Kullager
Aktiebolaget, Göteborg. ANORDNING VID
OSYMMETRISKA RULLAR FÖR
RULLAGER. (Uppfinnare: E. H. W’. Weibull.)
Patent i Sverige från 4 februari 1921.
Prioritet begärd från 11 februari 1920
(England).
FIG.l.
Patentanspråk:
Anordning vid sådana rullar för rullager,
vilkas tjmgdpunkt icke sammanfaller med
den geometriska medelpunkten, och vid
vilka krökningsradien till den axiala
gene-ratrisen för arbetsytan är längre än radien
till storcirkeln, tagen i ett plan, vinkelrätt
mot rotationsaxeln och genom den
geometriska medelpunkten, kännetecknad därav,
att rullarna i och för ernående av
själv-st3rrning äro så anordnade, att
tröghetsmomentet med avseende på den normala
rotationsaxeln är större än eller lika stort
som tröghetsmomentet med avseende på en
axel i ett plan, vinkelrätt med
rotationsaxeln och genom den geometriska
medelpunkten, eller med andra ord, större än
eller lika stor som tröghetsmomentet med
avseende på en axel i ett plan, vinkelrätt
mot rotationsaxeln och genom rullens
tyngdpunkt, ökat med produkten av massan oah
kvadraten på avståndet mellan
tyngdpunkten och den nämnda geometriska
medelpunkten.
Kl. 47: e. 54763. O. von Bohuszewicz,
Kiel (Tvskland). ANORDNING FÖR
SMÖRJNING AV KUGGVÄXLAR. Patent i
Sverige från 9 mars 1921. Prioritet begärd
från 12 oktober 1918 (Tyskland).
Patentanspråk:
l:o. Anordning för smörjning av
kugghjulsväxlar, där såväl lagren som
kuggingreppen i växeln smörjas med samma olja,
kännetecknad därav, att i smörjledningarna
är anbragt en eller flera kylare, inrättade
att nedkyla en del av oljan mera än en
annan del av densamma, i ändamål att
anpassa temperaturen av den till de olika
smörjställena ankommande oljan olika i
enlighet med den erforderliga olika
viskositeten.
Kl. 47: c. 54764. W. W. Scott,
Middlesbrough (England). ELASTISK
KOPPLINGSANORDNING FÖR AXLAR. Patent i
Sverige från 17 augusti 1921.
rxff.1
Patent anspråk:
Elastisk axelkoppling med ett emot
fjäderpåverkan axialt förskjutbart organ med
gängor i ingrepp med gängor på den
drivande axeln, kännetecknad därav, att det
förskjutbara organet är gängat både in- och
utvändigt och ingriper i motsvarande
gängning på icke blott den drivande utan även
den drivna axeln samt på i och för sig
känt sätt stöder mot fjädrar, som med sina
andra ändar stöda mot ansatser på axlarna.
54765. Detta patents införande är
uppskjutet.
Kl. 49: b. 54766. Aktiebolaget Enköpings
Verkstäder, Enköping. ANORDNING FÖR
FRAMMATNING AV ARBETSSTYCKEN
TILL ARBETSMASKINER OCH VEKTYG.
(Uppfinnare: G. A. Tilling.) Patent i
Sverige från 26 april 1922.
