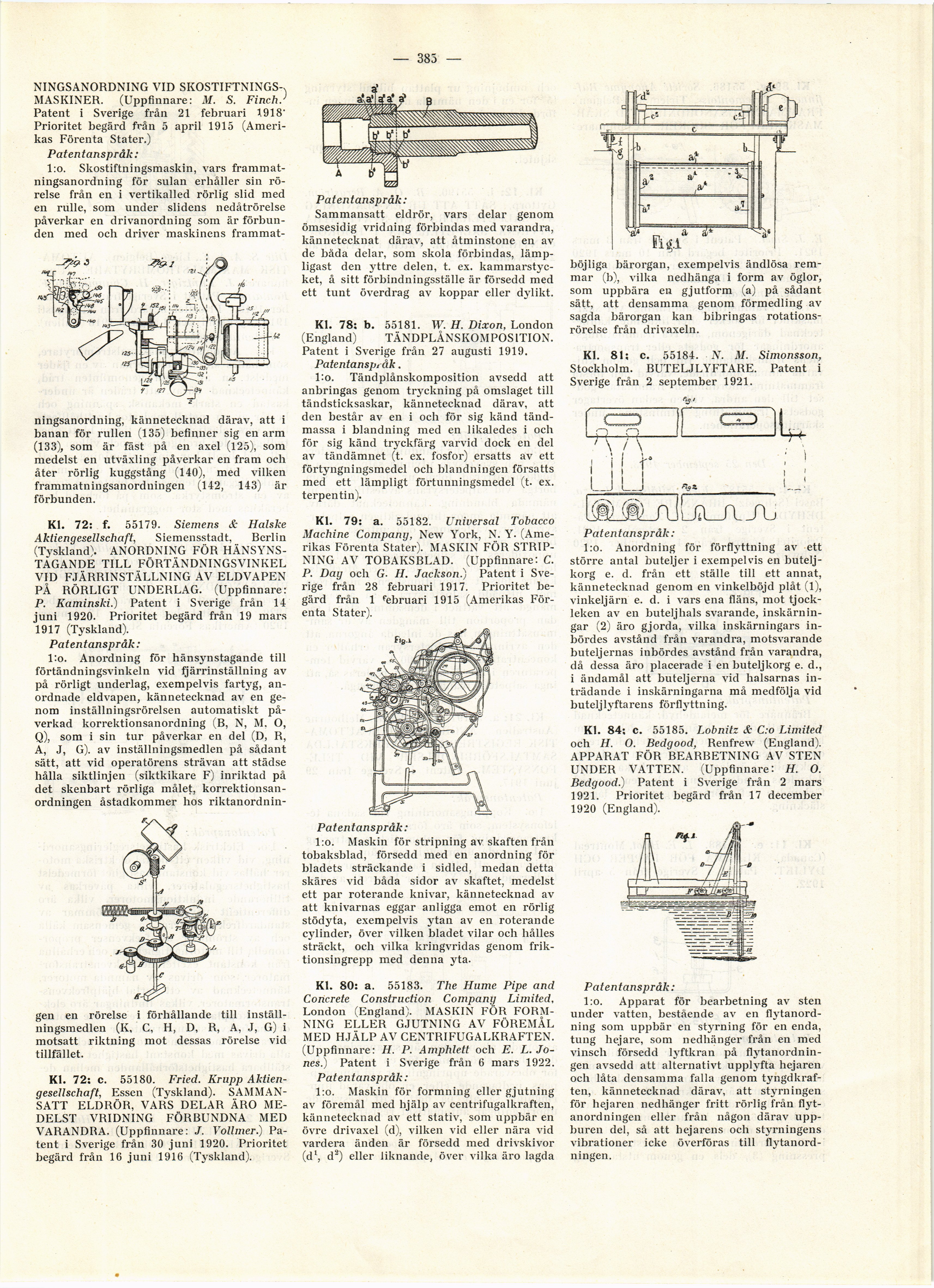

— 385 .—
NINGSANORDNING VID SKOSTIFTNINGS-x
MASKINER. (Uppfinnare: M. S. FinchJ
Patent i Sverige från 21 februari 1.918"
Prioritet begärd från 5 april 1915
(Amerikas Förenta Stater.)
Patentanspråk:
l:o. Skostiftningsmaskin, vars
frammat-ningsanordning för sulan erhåller sin
rörelse från en i vertikalled rörlig slid med
en rulle, som under slidens nedåtrörelse
påverkar en drivanordning som är
förbunden med och driver maskinens frammat-
ningsanordning, kännetecknad därav, att i
banan för rullen (135) befinner sig en arm
(133), som är fäst på en axel (125), som
medelst en utväxling påverkar en fram och
åter rörlig kuggstång (140), med vilken
frammatningsanordningen (142, 143) är
förbunden.
Kl. 72: f. 55179. Siemens & Halske
Aktiengesellsehaft, Siemensstadt, Berlin
(Tyskland). ANORDNING FÖR
HÄNSYNSTAGANDE TILL FÖRTÄNDNINGSVINKEL
VID FJÄRRINSTÄLLNING AV ELDVAPEN
PÅ RÖRLIGT UNDERLAG. (Uppfinnare:
P. Kaminski.) Patent i Sverige från 14
juni 1920. Prioritet begärd från 19 mars
1917 (Tyskland).
Patentanspråk:
l:o. Anordning för hänsynstagande till
förtändningsvinkeln vid fjärrinställning av
på rörligt underlag, exempelvis fartyg,
anordnade eldvapen, kännetecknad av en
genom inställningsrörelsen automatiskt
påverkad korrektionsanordning (B, N, M. O,
Q), som i sin tur påverkar en del (D, R,
A, J, G), av inställningsmedlen på sådant
sätt, att vid operatörens strävan att städse
hålla siktlinjen (siktkikare F) inriktad på
det skenbart rörliga målet,
korrektionsanordningen åstadkommer hos riktanordnin-
gen en rörelse i förhållande till
inställningsmedlen (K, C, H, D, R, A, J, G) i
motsatt riktning mot dessas rörelse vid
tillfället.
Kl. 72: c. 55180. Fried. Krupp
Aktiengesellsehaft, Essen (Tyskland).
SAMMANSATT ELDRÖR, VARS DELAR ÄRO
MEDELST VRIDNING FÖRBUNDNA MED
VARANDRA. (Uppfinnare: /. Vollmer.)
Patent i Sverige från 30 juni 1920. Prioritet
begärd från 16 juni 1916 (Tyskland).
Patentanspråk:
Sammansatt eldrör, vars delar genom
ömsesidig vridning förbindas med varandra,
kännetecknat därav, att åtminstone en av
de båda delar, som skola förbindas,
lämpligast den yttre delen, t. ex.
kammarstycket, å sitt förbindningsställe är försedd med
ett tunt överdrag av koppar eller dylikt.
Kl. 78: b. 55181. W. H. Dixon, London
(England) TÄNDPLÅNSKOMPOS1TION.
Patent i Sverige från 27 augusti 1919.
Patentanspi åk.
Lo. Tändplånskomposition avsedd att
anbringas genom tryckning på omslaget till
tändsticksaskar, kännetecknad därav, att
den består av en i och för sig känd
tänd-massa i blandning med en likaledes i och
för sig känd tryckfärg varvid dock en del
av tändämnet (t. ex. fosfor) ersatts av ett
förtyngningsmedel och blandningen försatts
med ett lämpligt förtunningsmedel (t. ex.
terpentin).
Kl. 79: a. 55182. Universal Tobacco
Machine Company, New York, N. Y.
(Amerikas Förenta Stater). MASKIN FÖR
STRIP-NING AV TOBAKSBLAD. (Uppfinnare: C.
P. Day och G- H. Jackson.) Patent i
Sverige från 28 februari 1917. Prioritet
begärd från 1 februari 1915 (Amerikas
Förenta Stater).
Patentanspråk:
l:o. Maskin för stripning av skaften från
tobaksblad, försedd med en anordning för
bladets sträckande i sidled, medan detta
skäres vid båda sidor av skaftet, medelst
ett par roterande knivar, kännetecknad av
att knivarnas eggar anligga emot en rörlig
stödj^ta, exempelvis ytan av en roterande
cylinder, över vilken bladet vilar och hålles
sträckt, och vilka kringvridas genom
friktionsingrepp med denna yta.
Kl. 81: c. 55184. N. Af. Simonsson,
Stockholm. BUTELJLYFTARE. Patent i
Sverige från 2 september 1921.
Patentanspråk:
l:o. Anordning för förflyttning av ett
större antal buteljer i exempelvis en
buteljkorg e. d. från ett ställe till ett annat,
kännetecknad genom en vinkelböjd plåt (1),
vinkeljärn e. d. i vars ena fläns, mot
tjockleken av en buteljhals svarande,
inskärningar (2) äro gjorda, vilka inskärningars
inbördes avstånd från varandra, motsvarande
buteljernas inbördes avstånd från varandra,
då dessa äro placerade i en buteljkorg e. d.,
i ändamål att buteljerna vid halsarnas
inträdande i inskärningarna må medfölja vid
buteljtyftarens förflyttning.
böjliga bärorgan, exempelvis ändlösa
remmar (b), vilka nedhänga i form av öglor,
som uppbära en gjutform (a) på sådant
sätt, att densamma genom förmedling av
sagda bärorgan kan bibringas
rotationsrörelse från drivaxeln.
Kl. 84; c. 55185. Lobnitz & C:o Limited
och H. O. Bedgood, Renfrew (England).
APPARAT FÖR BEARBETNING AV STEN
UNDER VATTEN. (Uppfinnare: H. O.
Bedgood.) Patent i Sverige från 2 mars
1921. Prioritet begärd från 17 december
1920 (England).
Kl. 80: a. 55183. The Hume Pipe and
Concrete Construction Company Limited,
London (England). MASKIN FÖR
FORMNING ELLER GJUTNING AV FÖREMÅL
MED HJÄLP AV CENTRIFUGALKRAFTEN.
(Uppfinnare: H. P. Amphlett och E. L.
Jones.) Patent i Sverige från 6 mars 1922.
Patentanspråk:
l:o. Maskin för formning eller gjutning
av föremål med hjälp av centrifugalkraften,
kännetecknad av ett stativ, som uppbär en
övre drivaxel (d), vilken vid eller nära vid
vardera änden är försedd med drivskivor
(dl, d2) eller liknande, över vilka äro lagda
Patentanspråk:
l:o. Apparat för bearbetning av sten
under vatten, bestående av en
flytanord-ning som uppbär en styrning för en enda,
tung hejare, som nedhänger från en med
vinsch försedd lyftkran på
ftytanordnin-gen avsedd att alternativt upplyfta hejaren
och låta densamma falla genom
tyngdkraften, kännetecknad därav, att styrningen
för hejaren nedhänger fritt rörlig från
flyt-anordningen eller från någon därav
uppburen del, så att hejarens och styrningens
vibrationer icke överföras till
flytanord-ningen.
