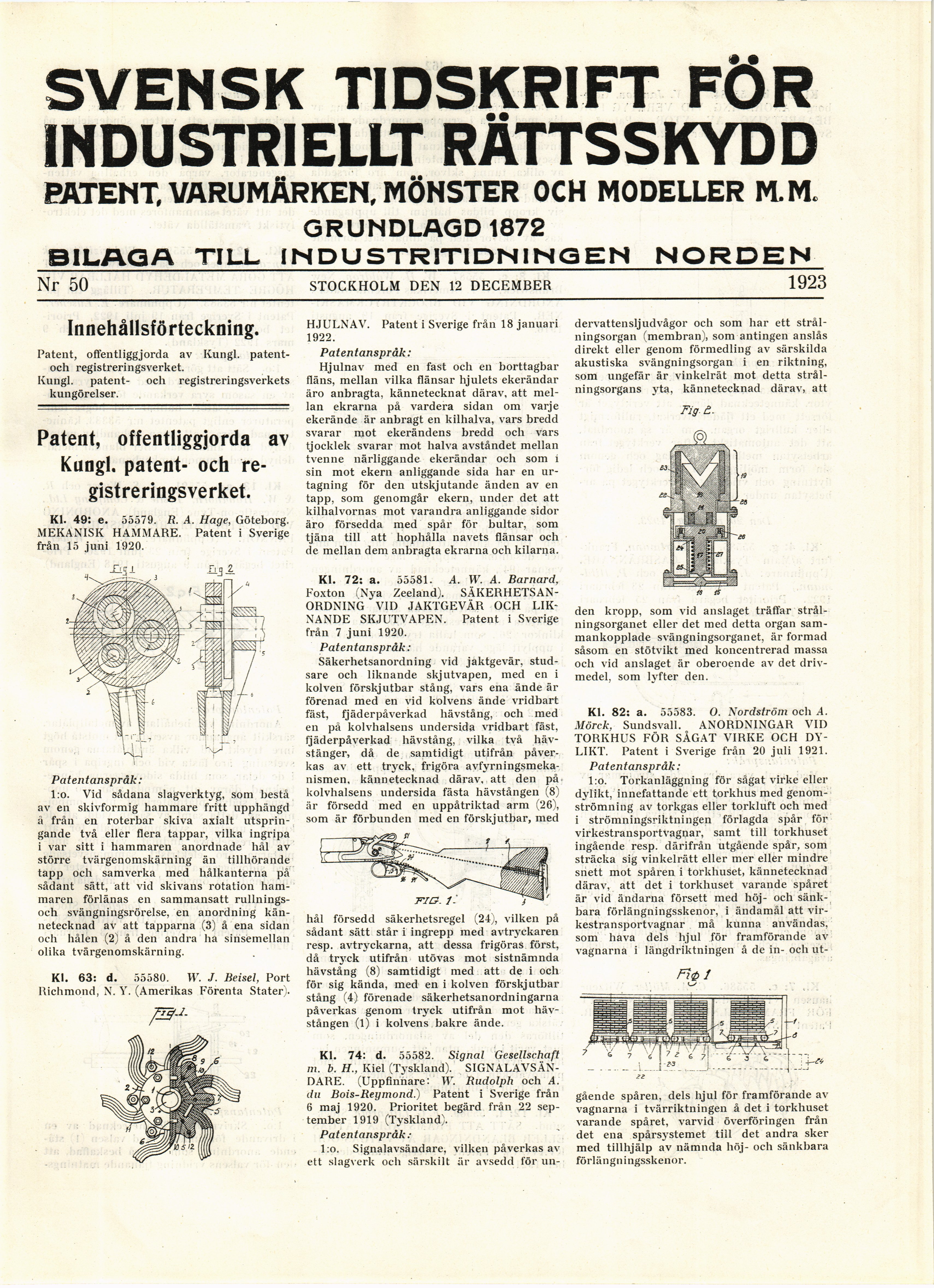

SVENSK TIDSKRIFT FÖR
INDUSTRIELLT RÄTTSSKYDD
PATENT, VARUMÄRKEN, MÖNSTER OCH MODELLER M.M.
GRUNDLAGD 1872
BILAGA TILL INDUSTRITIDNINGEN NORDEN
Nr 50
STOCKHOLM DEN 12 DECEMBER
1923
Innehållsförteckning.
Patent, offentliggjorda av Kungl, patent-
och registreringsverket.
Kungl. patent- och registreringsverkets
kungörelser.
Patent, offentliggjorda av
Kungl, patent- och
registreringsverket.
Kl. 49: e. 55579. R. A. Hage, Göteborg.
MEKANISK HAMMARE. Patent i Sverige
från 15 juni 1920.
Patentanspråk:
l:o. Vid sådana slagverktyg, som bestå
av en skivformig hammare fritt upphängd
å från en roterbar skiva axialt
utspringande två eller flera tappar, vilka ingripa
i var sitt i hammaren anordnade hål av
större tvärgenomskärning än tillhörande
tapp och samverka med hålkanterna på
sådant sätt, att vid skivans rotation
hammaren förlänas en sammansatt
rullnings-och svängningsrörelse, en anordning
kännetecknad av att tapparna (3) å ena sidan
och hålen (2) å den andra ha sinsemellan
olika tvärgenomskärning.
Kl. 63: d. 55580. W. J. Beisel, Port
Richmond, N. Y. (Amerikas Förenta Stater).
HJULNAV. Patent i Sverige från 18 januari
1922.
Patentanspråk:
Hjulnav med en fast och en borttagbar
fläns, mellan vilka flänsar hjulets ekerändar
äro anbragta, kännetecknat därav, att
mellan ekrarna på vardera sidan om varje
ekerände är anbragt en kilhalva, vars bredd
svarar mot ekerändens bredd och vars
tjocklek svarar mot halva avståndet mellan
tvenne närliggande ekerändar och som i
sin mot ekern anliggande sida har en
ur-tagning för den utskjutande änden av en
tapp, som genomgår ekern, under det att
kilhalvornas mot varandra anliggande sidor
äro försedda med spår för bultar, som
tjäna till att hophålla navets flänsar och
de mellan dem anbragta ekrarna och kilarna.
Kl. 72: a. 55581. A. W. A. Barnard,
Foxton (Nya Zeeland).
SÄKERHETSANORDNING VID JAKTGEVÄR OCH
LIKNANDE SKJUTVAPEN. Patent i Sverige
från 7 juni 1920.
Patentanspråk:
Säkerhetsanordning vid jaktgevär,
studsare och liknande skjutvapen, med en i
kolven förskjutbar stång, vars ena ände är
förenad med en vid kolvens ände vridbart
fäst, fjäderpåverkad hävstång, och med
en på kolvhalsens undersida vridbart fäst,
fjäderpåverkad hävstång, vilka två
hävstänger, då de samtidigt utifrån
påverkas av ett trj’ck, frigöra
avfyrningsmeka-nismen, kännetecknad därav, att den på
kolvhalsens undersida fästa hävstången (8)
är försedd med en uppåtriktad arm (26),
som är förbunden med en förskjutbar, med
yiCr. /-
hål försedd säkerhetsregel (24), vilken på
sådant sätt står i ingrepp med avtryckaren
resp. avtryckarna, att dessa frigöras först,
då tryck utifrån utövas mot sistnämnda
hävstång (8) samtidigt med att de i och
för sig kända, med en i kolven förskjutbar
stång (4) förenade säkerhetsanordningarna
påverkas genom tryck utifrån mot
hävstången (1) i kolvens bakre ände.
Kl. 74: d. 55582. Signal Gesellschaft
m. b. H., Kiel (Tyskland).
SIGNALAVSÄNDARE. (Uppfinnare: VT. Rudolph och A.
du Bois-Reymond.) Patent i Sverige från
6 maj 1920. Prioritet begärd från 22
september 1919 (Tyskland).
Patentanspråk:
l:o. Signalavsändare, vilken påverkas av
ett slagverk och särskilt är avsedd för un-
dervatten sljudvågor och som har ett
strålningsorgan (membran), som antingen anslås
direkt eller genom förmedling av särskilda
akustiska svängningsorgan i en riktning,
som ungefär är vinkelrät mot detta
strålningsorgans yta, kännetecknad därav, att
Fig. £.
den kropp, som vid anslaget träffar
strålningsorganet eller det med detta organ
sammankopplade svängningsorganet, är formad
såsom en stötvikt med koncentrerad massa
och vid anslaget är oberoende av det
drivmedel, som lyfter den.
Kl. 82: a. 55583. O. Nordström och A.
Mörck, Sundsvall. ANORDNINGAR VID
TORKHUS FÖR SÅGAT VIRKE OCH
DYLIKT. Patent i Sverige från 20 juli 1921.
Patentanspråk:
l:o. Torkanläggning för sågat virke eller
dylikt, innefattande ett torkhus med
genomströmning av torkgas eller torkluft och med
i strömningsriktningen förlagda spår för
virkestransportvagnar, samt till torkhuset
ingående resp. därifrån utgående spår, som
sträcka sig vinkelrätt eller mer eller mindre
snett mot spåren i torkhuset, kännetecknad
därav, att det i torkhuset varande spåret
är vid ändarna försett med höj- och
sänkbara förlängningsskenor, i ändamål att
virkestransportvagnar må kunna användas,
som hava dels hjul för framförande av
vagnarna i längdriktningen å de in- och ut-
FlØ I
gående spåren, dels hjul för framförande av
vagnarna i tvärriktningen å det i torkhuset
varande spåret, varvid överföringen från
det ena spårsystemet till det andra sker
med tillhjälp av nämnda höj- och sänkbara
förlängningsskenor.
