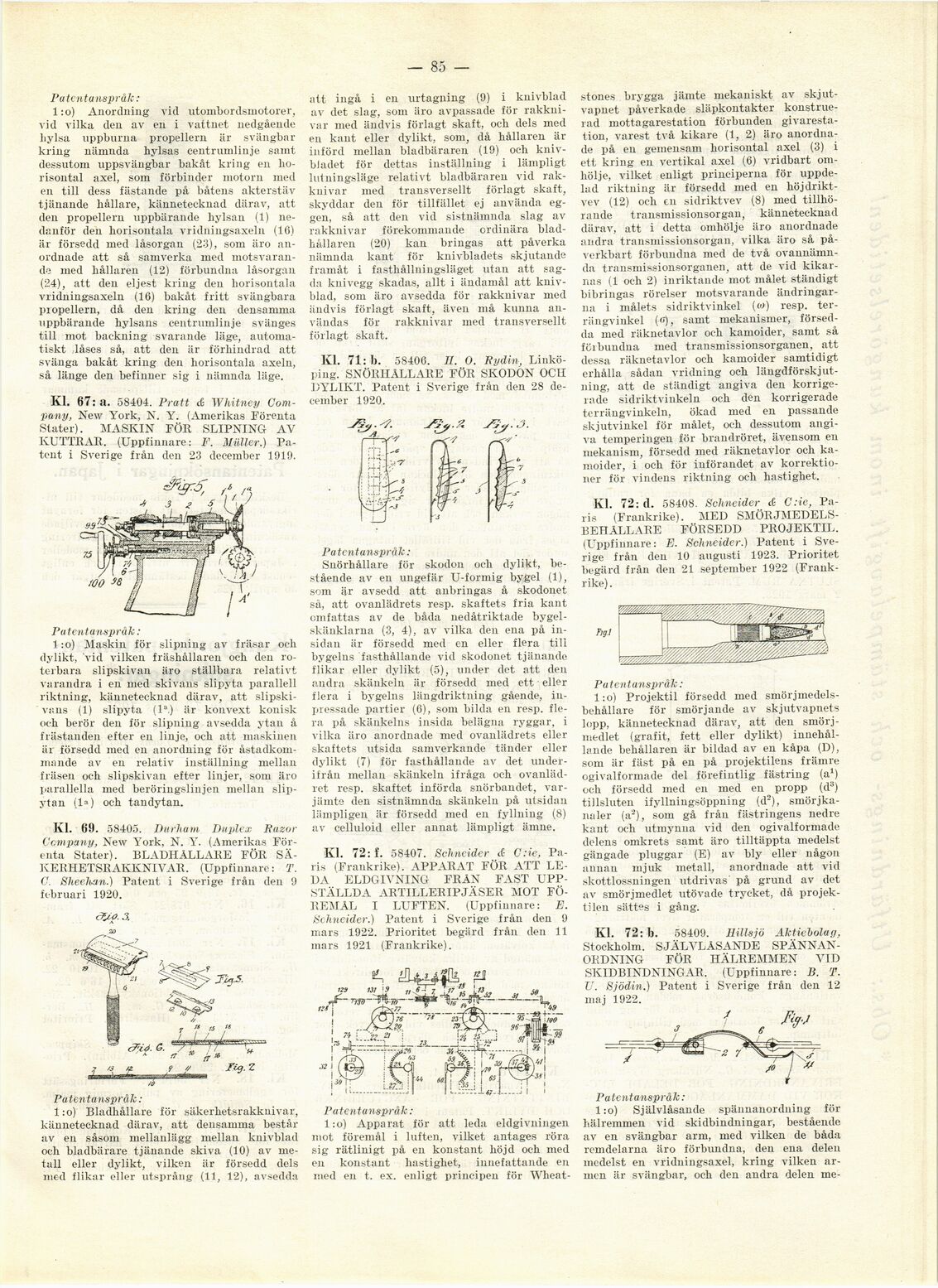

— 85 —
Patent anspråk:
l:o) Anordning vid utombordsmotorer,
vid vilka den av en i vattnet nedgående
hylsa uppburna propellern är svängbar
kring nämnda hylsas centrumlinje samt
dessutom uppsvängbar bakåt kring en
horisontal axel, som förbinder niotorn med
en till dess fästande på båtens akterstäv
tjänande hållare, kännetecknad därav, att
den propellern uppbärande hylsan (1)
nedanför den horisontala vridningsaxeln (16)
är försedd med låsorgan (23), som äro
anordnade att så samverka med
motsvarande med liållaren (12) förbundna låsorgan
(24), att den eljest kring den horisontala
vridningsaxeln (16) bakåt fritt svängbara
propellern, då den kring den densamma
uppbärande hylsans centrumlinje svänges
till mot häckning svarande läge,
automatiskt låses så, att den är förhindrad att
svänga bakåt kring den horisontala axeln,
så länge den befinner sig i nämnda läge.
Kl. 67: a. 58404. Pratt d Whitney
Company, New York, N. Y. (Amerikas Förenta
Stater). MASKIN FÖR SLIPNING AV
KUTTRAR. (Uppfinnare: F. Muller.)
Patent i Sverige från den 23 december 1919.
Pa tentanspråk:
l:o) Maskin för slipning av fräsar och
dylikt, vid vilken fräshållaren och den
ro-terbara slipskivan äro ställbara relativt
varandra i en med skivans slipyta parallell
riktning, kännetecknad därav, att
slipskivans (1) slipyta (la.) är konvext konisk
och berör den för slipning avsedda ytan å
frästanden efter en linje, och att maskinen
är försedd med en anordning för
åstadkommande av en relativ inställning mellan
fräsen och slipskivan efter linjer, som äro
parallella med beröringslinjen mellan
slipytan (1=’) och tandytan.
Kl. 69. 58405. Durham Duplex Ruzor
Company, New York, N. Y. (Amerikas
Förenta Stater). BLADHÅLLARE FÖR
SÄKERHETSRAKKNIVAR. (Uppfinnare: T.
C. Sheehan.) Patent i Sverige från den 9
februari 1920.
C^ia.3.
Patentanspråk:
1 :o) Bladhållare för säkerhetsrakknivar,
kännetecknad därav, att densamma består
av en såsom mellanlägg mellan knivblad
och bladbärare tjänande skiva (10) av
metall eller dylikt, vilken är försedd dels
med flikar eller utsprång (11, 12), avsedda
att ingå i en urtagning (9) i knivblad
av det slag, som äro avpassade för
rakknivar med ändvis förlagt skaft, och dels med
en kant eller dylikt, som, då hållaren är
införd mellan bladbäraren (19) och
knivbladet för dettas inställning i lämpligt
lutningsläge relativt bladbäraren vid
rakknivar med transversellt förlagt skaft,
skyddar den för tillfället ej använda
eggen, så att den vid sistnämnda slag av
rakknivar förekommande ordinära
blad-hållaren (20) kan bringas att påverka
nämnda kant för knivbladets skjutande
framåt i fasthållningsläget utan att
sagda knivegg skadas, allt i ändamål att
knivblad, som äro avsedda för rakknivar med
ändvis förlagt skaft, även må kunna
användas för rakknivar med transversellt
förlagt skaft.
Kl. 71: b. 58406. II. O. Rydin,
Linköping. SNÖRIIÅLLARE FÖR SKODON OCH
DYLIKT. Patent i Sverige från den 28
december 1920.
Pa tentanspråk :
Snörhållare för skodon och dylikt,
bestående av en ungefär U-formig bygel (1),
som är avsedd att anbringas å skodonet
sä, att ovanlädrets resp. skaftets fria kant
omfattas av de båda nedåtriktade
bygel-skänklama (3, 4), av vilka den ena på
insidan är försedd med en eller flera till
bygelns fasthållande vid skodonet tjänande
flikar eller dylikt (5), under det att den
andra skänkeln är försedd med ett eller
flera i bygelns längdriktning gående,
inpressade partier (6), som bilda en resp.
flera på skänkelns insida belägna ryggar, i
vilka äro anordnade med ovanlädrets eller
skaftets utsida samverkande tänder eller
dylikt (7) för fasthållande av det
underifrån mellan skänkeln ifråga och
ovanlädret resp. skaftet införda snörbandet,
varjämte den sistnämnda skänkeln på utsidan
lämpligen är försedd med en fyllning (8)
av celluloid eller annat lämpligt ämne.
Kl. 72: f. 58407. Schneider d C:ie,
Paris (Frankrike). APPARAT FÖR ATT
LEDA ELDGIVNING FRÅN FAST
UPPSTÄLLDA ARTILLERIPJÄSER MOT
FÖREMÅL I LUFTEN. (Uppfinnare: E.
Schneider.) Patent i Sverige från den 9
mars 1922. Prioritet begärd från den 11
mars 1921 (Frankrike).
^ k
Patent anspråk:
l:o) Apparat för att leda eldgivningen
mot föremål i luften, vilket antages röra
sig rätlinigt på en konstant höjd och med
en konstant hastighet, innefattande en
med en t, ex. enligt principen för Wheat-
7’t
stones brygga jämte mekaniskt av
skjutvapnet påverkade släpkontakter
konstruerad mottagarestation förbunden
givarestation, varest två kikare (1, 2) äro
anordnade på en gemensam horisontal axel (3) i
ett kring en vertikal axel (6) vridbart
omhölje, vilket enligt principerna för
uppdelad riktning är försedd med en
höjdrikt-vev (12) och en sidriktvev (8) med
tillhörande transmissionsorgan, kännetecknad
därav, att i detta omhölje äro anordnade
andra transmissionsorgan, vilka äro så
påverkbart förbundna med de två
ovannämnda transmissionsorganen, att de vid
kikarnas (1 och 2) inriktande mot målet ständigt
bibringas rörelser motsvarande
ändringarna i målets sidriktvinkel (tø) resp.
terrängvinkel (»’), samt mekanismer,
försedda med räknetavlor och kamoider, samt så
föibundna med transmissionsorganen, att
dessa räknetavlor ocli kamoider samtidigt
erhålla sådan vridning och
längdförskjutning, att de ständigt angiva den
korrigerade sidriktvinkeln och den korrigerade
terrängvinkeln, ökad med en passande
skjutvinkel för målet, och dessutom
angiva temperingen för brandröret, ävensom en
mekanism, försedd med räknetavlor och
kamoider, i och för införandet av
korrektioner för vindens riktning och hastighet.
Kl. 72: cl. 58408. Schneider & C:ie,
Paris (Frankrike). MED
SMÖRJMEDELSBEHÅLLARE FÖRSEDD PROJEKTIL.
(Uppfinnare: E. Schneider.) Patent i
Sverige från den 10 augusti 1923. Prioritet
begärd från den 21 september 1922
(Frankrike).
Patentanspråk:
l:o) Projektil försedd med
smörjmedelsbehållare för smörjande av skjutvapnets
lopp, kännetecknad därav, att den
smörjmedlet (grafit, fett eller dylikt)
innehållande behållaren är bildad av en kåpa (D),
som är fäst på en på projektilens främre
ogivalformade del förefintlig fästring (a1)
och försedd med en med en propp (d3)
tillsluten ifyllningsöppning (d3),
smörjka-naler (a2), som gå från fästringens nedre
kant och utmynna vid den ogivalformade
delens omkrets samt äro tilltäppta medelst
gängade pluggar (E) av bly eller någon
annan mjuk metall, anordnade att vid
skottlossningen utdrivas på grund av det
av smörjmedlet utövade trycket, då
projektilen sättes i gång.
Kl. 72: b. 58409. Hillsjö Aktiebolag,
Stockholm. SJÄLVLÅSANDE SPÄNN
ANORDNING FÖR HÄLREMMEN VID
SKIDBINDNINGAR. (Uppfinnare: B. T.
U. Sjödin.) Patent i Sverige från den 12
maj 1922.
/
Patentanspråk:
l:o) Självlåsande spännanordning för
hälremmen vid skidbindningar, bestående
av en svängbar arm, med vilken de båda
remdelarna äro förbundna, den ena delen
medelst en vriduingsaxel, kring vilken
armen är svängbar, och den andra delen me-
