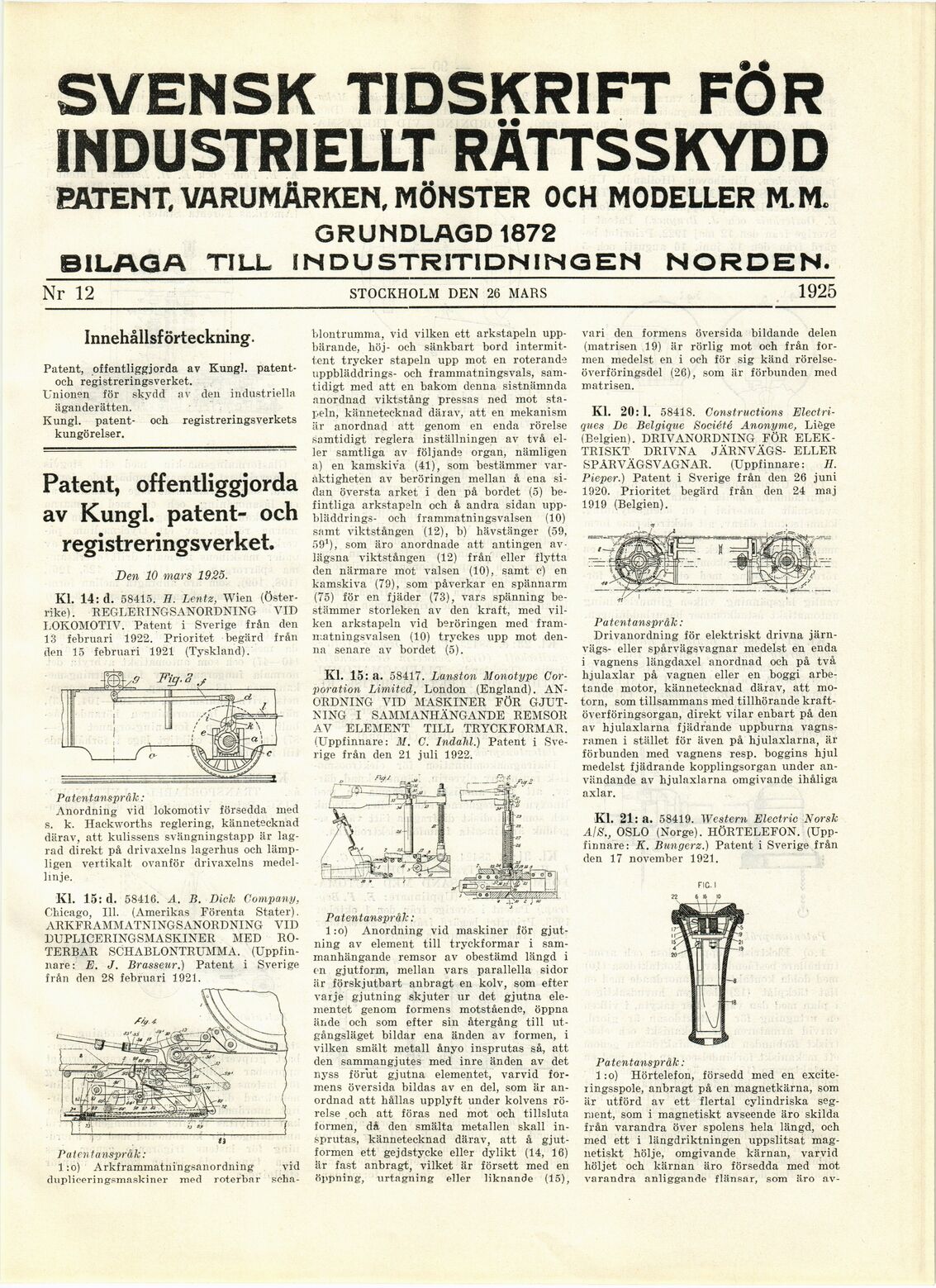

SVENSK TIDSKRIFT FÖR
INDUSTRIELLT RÄTTSSKYDD
BATENT VARUMÄRKEN, MÖNSTER OCH MODELLER M.M.
GRUNDLAGD 1872
BILAGA TILL INDUSTRIT1DNINQEN NORDEN.
Nr 12
Innehållsförteckning.
Patent, offentliggjorda av Kungl,
patent-och registreringsverket.
Unionen för skydd av den industriella
äganderätten.
Kungl, patent- och registreringsverkets
kungörelser.
Patent, offentliggjorda
av Kungl, patent- och
registreringsverket.
Den 10 mars 1925.
Kl. 14: d. 58415. E. hentz, Wien
(Österrike). REGLERINGSANORDNING VID
LOKOMOTIV. Patent i Sverige från den
13 februari 1922. Prioritet begärd från
den 15 februari 1921 (Tyskland).
Patent anspråk:
Anordning vid lokomotiv försedda med
s. k. Hackworths reglering, kännetecknad
därav, att kulissens svängningstapp är
lagrad direkt på drivaxelns lagerhus och
lämpligen vertikalt ovanför drivaxelns
medellinje.
Kl. 15: d. 58416. A. B. Dick Company,
Chicago, 111. (Amerikas Förenta Stater).
ARKFRAMMATNINGS ANORDNING VID
DUPLICERINGSMASKINER MED
RO-TERBAR SCHABLONTRUMMA.
(Uppfinnare: E. J. Brasseur.) Patent i Sverige
från den 28 februari 1921.
Patent anspråk:
l:o) Arkframmatningsanordning vid
dupliceringsmaskiner med roterbar scha-
STOCKHOLM DEN 26 MARS
blontrumma, vid vilken ett arkstapeln
uppbärande, höj- och sänkbart bord
intermittent trycker stapeln upp mot en roterande
uppbläddrings- och frammatningsvals,
samtidigt med att en bakom denna sistnämnda
anordnad viktstång pressas ned mot
stapeln, kännetecknad därav, att en mekanism
är anordnad att genom en enda rörelse
samtidigt reglera inställningen av två
eller samtliga av följande organ, nämligen
a) en kamskiva (41), som bestämmer
varaktigheten av beröringen mellan å ena
sidan översta arket i den på bordet (5)
befintliga arkstapsln och å andra sidan
uppbläddrings- och frammatningsvalsen (10)
samt viktstången (12), b) hävstänger (59,
591), som äro anordnade att antingen
avlägsna viktstången (12) från eller flytta
den närmare mot valsen (10), samt c) en
kamskiva (79), som påverkar en spännarm
(75) för en fjäder (73), vars spänning
bestämmer storleken av den kraft, med
vilken arkstapeln vid beröringen med
frammatningsvalsen (10) tryckes upp mot
denna senare av bordet (5).
Kl. 15: a. 58417. Lanston Monotype
Corporation Limited, London (England).
ANORDNING VID MASKINER FÖR
GJUTNING I SAMMANHÄNGANDE REMSOR
AV ELEMENT TILL TRYCKFORMAR.
(Uppfinnare: M. C. Indahl.) Patent i
Sverige från den 21 juli 1922.
Patentanspråk:
1 :o) Anordning vid maskiner för
gjutning av element till tryckformar i
sammanhängande remsor av obestämd längd i
en gjutform, mellan vars parallella sidor
är förskjutbart anbragt en kolv, som efter
varje gjutning skjuter ur det gjutna
elementet genom formens motstående, öppna
ände och som efter sin återgång till
utgångsläget bildar ena änden av formen, i
vilken smält metall ånyo insprutas så, att
den sammangjutes med inre änden av det
nyss förut gjutna elementet, varvid
formens översida bildas av en del, som är
anordnad att hållas upplyft under kolvens
rörelse och att föras ned mot och tillsluta
formen, då den smälta metallen skall
insprutas, kännetecknad därav, att å
gjutformen ett gejdstycke eller dylikt (14, 16)
är fast anbragt, vilket är försett med en
öppning, urtagning eller liknande (15),
1925
vari den formens översida bildande delen
(matrisen 19) är rörlig mot och från
formen medelst en i och för sig känd
rörelse-överföringsdel (26), som är förbunden med
matrisen.
Kl. 20:1. 58418. Construction
Electri-ques De Belgique Société Anonyme, Liège
(Belgien). DRIVANORDNING FÖR
ELEKTRISKT DRIVNA JÄRNVÄGS- ELLER
SPÅRVÄGSVAGNAR. (Uppfinnare: II.
Pieper.) Patent i Sverige från den 26 juni
1920. Prioritet begärd från den 24 maj
1919 (Belgien).
Patent anspråk:
Drivanordning för elektriskt drivna
järnvägs- eller spårvägsvagnar medelst en enda
i vagnens längdaxel anordnad och på två
hjulaxlar på vagnen eller en boggi
arbetande motor, kännetecknad därav, att
motorn, som tillsammans med tillhörande
kraftöverföringsorgan, direkt vilar enbart på den
av hjulaxlarna fjädrande uppburna
vagnsramen i stället för även på hjulaxlarna, är
förbunden med vagnens resp. boggins hjul
medelst fjädrande kopplingsorgan under
användande av hjulaxlarna omgivande ihåliga
axlar.
Kl. 21: a. 58419. Western Electric Norsk
AIS., OSLO (Norge). HÖRTELEFON.
(Uppfinnare: K. Bungerz.) Patent i Sverige från
den 17 november 1921.
FIG. I
22 6 16 10
Patent anspråk:
1 :o) Hörtelefon, försedd med en
excite-ringsspole, anbragt på en magnetkärna, som
är utförd av ett flertal cylindriska
segment, som i magnetiskt avseende äro skilda
från varandra över spolens hela längd, och
med ett i längdriktningen uppslitsat
magnetiskt hölje, omgivande kärnan, varvid
höljet och kärnan äro försedda med mot
varandra anliggande flänsar, som äro av-
