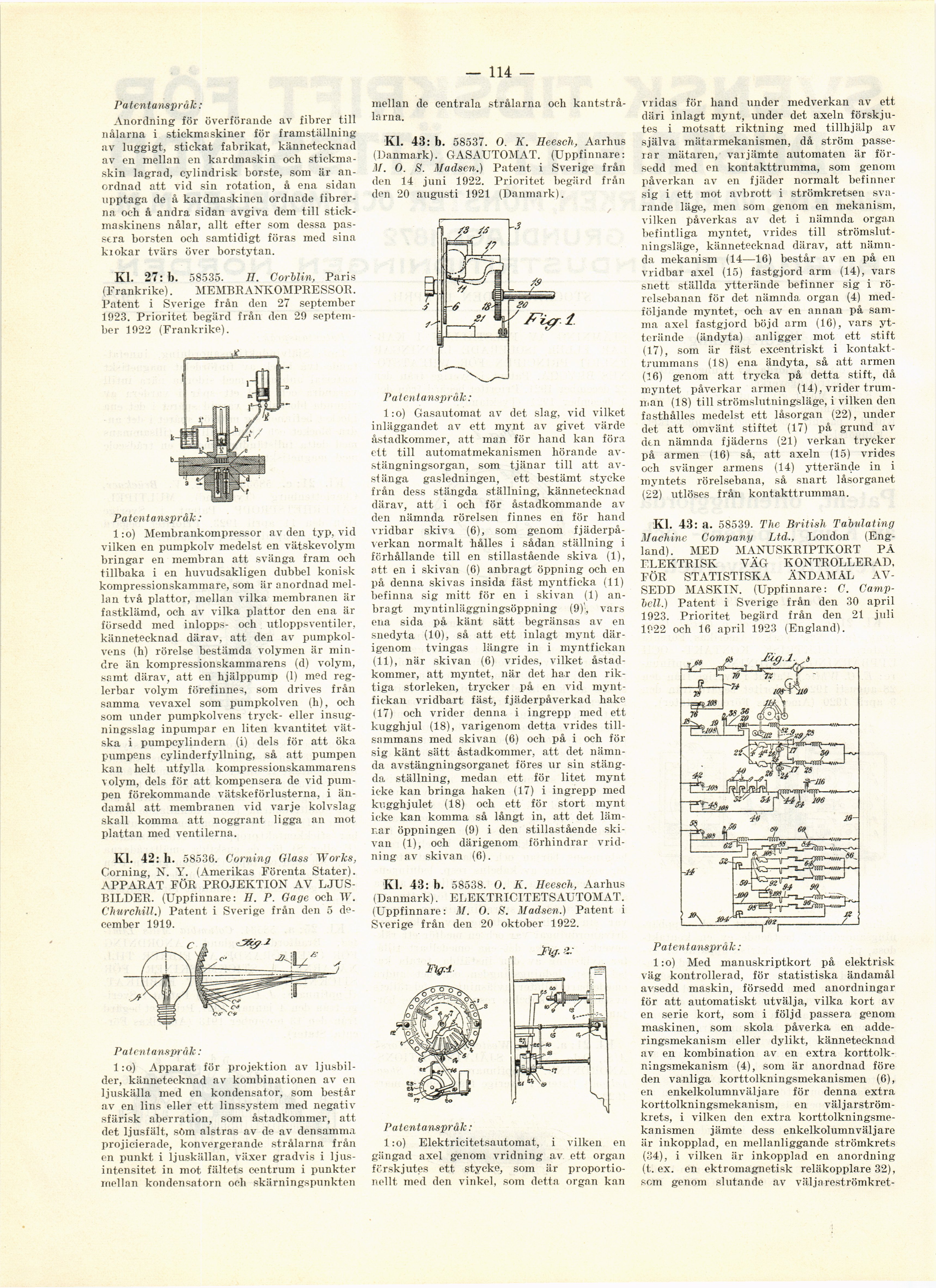

— 114 —
Patentanspråk:
Anordning för överförande av fibrer till
nålarna i stickmaskiner för framställning
av luggigt, stickat fabrikat, kännetecknad
av en mellan en kardmaskin och
stickmaskin lagrad, cylindrisk borste, som är
anordnad att vid sin rotation, å ena sidan
upptaga de å kardmaskinen ordnade
fibrerna och å andra sidan avgiva dem till
stickmaskinens nålar, allt efter som dessa
passera borsten och samtidigt föras med sina
ki okar tvärs över borstytan.
Kl. 27: b. 58535. H. CorUin, Paris
(Frankrike). MEMBR ANKOMPRESSOR.
Patent i Sverige från den 27 september
1923. Prioritet begärd från den 29
september 1922 (Frankrike).
Patentanspråk:
l:o) Membrankompressor av den typ, vid
vilken en pumpkolv medelst en vätskevolym
bringar en membran att svänga fram och
tillbaka i en huvudsakligen dubbel konisk
kompressionskammare, som är anordnad
mellan två plattor, mellan vilka membranen är
fastklämd, och av vilka plattor den ena är
försedd med inlopps- och utloppsventiler,
kännetecknad därav, att den av
pumpkolvens (h) rörelse bestämda volymen är
mindre än kompressionskammarens (d) volym,
samt därav, att en hjälppump (1) med
reglerbar volym förefinnes, som drives från
samma vevaxel som pumpkolven (h), och
som under pumpkolvens tryck- eller
insug-ningsslag inpumpar en liten kvantitet
vätska i pumpcylindern (i) dels för att öka
pumpens cylinderfyllning, så att pumpen
kan helt utfylla kompressionskammarens
volym, dels för att kompensera de vid
pumpen förekommande vätskeförlusterna, i
ändamål att membranen vid varje kolvslag
skall komma att noggrant ligga an mot
plattan med ventilerna.
Kl. 42: 11. 58536. Corning Glass Works,
Corning, N. Y. (Amerikas Förenta Stater).
APPARAT FÖR PROJEKTION AV
LJUSBILDER. (Uppfinnare: H. P. Gage och W.
Churchill.) Patent i Sverige från den 5
december 1919.
Patentanspråk:
l:o) Apparat för projektion av
ljusbilder, kännetecknad av kombinationen av en
ljuskälla med en kondensator, som består
av en lins eller ett linssystem med negativ
sfärisk aberration, som åstadkommer, att
det ljusfält, söm alstras av de av densamma
projicierade, konvergerande strålarna från
en punkt i ljuskällan, växer gradvis i
Ijus-iutensitet in mot fältets centrum i punkter
mellan kondensatorn och skärningspunkten
mellan de centrala strålarna och
kautstrå-larna.
Kl. 43: b. 58537. O. K. Heescli, Aarhus
(Danmark). GASAUTOMAT. (Uppfinnare:
M. O. S. Madsen.) Patent i Sverige från
den 14 juni 1922. Prioritet begärd från
den 20 augusti 1921 (Danmark).
Patentanspråk:
l:o) Gasautomat av det slag, vid vilket
inläggandet av ett mynt av givet värde
åstadkommer, att man för hand kan föra
ett till automatmekanismen hörande
avstängningsorgan, som tjänar till att
avstänga gasledningen, ett bestämt stycke
från dess stängda ställning, kännetecknad
därav, att i och för åstadkommande av
den nämnda rörelsen finnes en för hand
vridbar skiva (6), som genom
fjäderpåverkan normalt hålles i sådan ställning i
förhållande till en stillastående skiva (1),
att en i skivan (6) anbragt öppning och en
på denna skivas insida fäst myntficka (11)
befinna sig mitt för en i skivan (1)
anbragt myntinläggningsöppning (9)’, vars
ena sida på känt sätt begränsas av en
snedyta (10), så att ett inlagt mynt
därigenom tvingas längre in i myntfickan
(11), när skivan (6) vrides, vilket
åstadkommer, att myntet, när det har den
riktiga storleken, trycker på en vid
myntfickan vridbart fäst, fjäderpåverkad hake
(17) och vrider denna i ingrepp med ett
kugghjul (18), varigenom detta vrides
tillsammans med skivan (6) och på i och för
sig känt sätt åstadkommer, att det
nämnda avstängningsorganet föres ur sin
stängda ställning, medan ett för litet mynt
icke kan bringa haken (17) i ingrepp med
kugghjulet (18) och ett för stort mynt
icke kan komma så långt in, att det
lämnar öppningen (9) i den stillastående
skivan (1), och därigenom förhindrar
vridning av skivan (6).
Kl. 43: b. 58538. O. K. Heesch, Aarhus
(Danmark). ELEKTRICITETSAUTOMAT.
(Uppfinnare: M. O. S. Madsen.) Patent i
Sverige från den 20 oktober 1922.
Patentanspråk:
l:o) Elektricitetsautomat, i vilken en
gängad axel genom vridning av ett organ
förskjutes ett stycke, som är
proportionellt med den vinkel, som detta organ kan
vridas för hand under medverkan av ett
däri inlagt mynt, under det axeln
förskjutes i motsatt riktning med tillhjälp av
själva mätarmekanismen, då ström
passerar mätaren, varjämte automaten är
försedd med en kontakttrumma, som genom
påverkan av en fjäder normalt befinner
sig i ett mot avbrott i strömkretsen
svarande läge, men som genom en mekanism,
vilken påverkas av det i nämnda organ
befintliga myntet, vrides till
strömslut-ningsläge, kännetecknad därav, att
nämnda mekanism (14—16) består av en på en
vridbar axel (15) fastgjord arm (14), vars
snett ställda ytterände befinner sig i
rörelsebanan för det nämnda organ (4)
medföljande myntet, och av en annan på
samma axel fastgjord böjd arm (16), vars
ytterände (ändyta) anligger mot ett stift
(17), som är fäst excentriskt i
kontakt-trummans (18) ena ändyta, så att armen
(16) genom att trycka på detta stift, då
myntet påverkar armen (14), vrider
trumman (18) till strömslutningsläge, i vilken den
fasthålles medelst ett låsorgan (22), under
det att omvänt stiftet (17) på grund av
dtn nämnda fjäderns (21) verkan trycker
på armen (16) så, att axeln (15) vrides
och svänger armens (14) ytterände in i
myntets rörelsebana, så snart låsorganet
(22) utlöses från kontakttrumman.
Kl. 43: a. 58539. The British Tabtdating
Machine Company Ltd., London
(England). MED MANUSKRIPTKORT PÄ
ELEKTRISK VÄG KONTROLLERAD,
FÖR STATISTISKA ÄNDAMÅL
AVSEDD MASKIN. (Uppfinnare: C.
Campbell.) Patent i Sverige från den 30 april
1923. Prioritet begärd från den 21 juli
1922 och 16 april 1923 (England).
Patentanspråk:
l:o) Med manuskriptkort på elektrisk
väg kontrollerad, för statistiska ändamål
avsedd maskin, försedd med anordningar
för att automatiskt utvälja, vilka kort av
en serie kort, som i följd passera genom
maskinen, som skola påverka en
adde-ringsmekanism eller dylikt, kännetecknad
av en kombination av en extra
korttolk-ningsmekanism (4), som är anordnad före
den vanliga korttolkningsmekanismen (6),
en enkelkolumnväljare för denna extra
korttolkningsmekanism, en
väljarström-krets, i vilken den extra
korttolkningsmekanismen jämte dess enkelkolumnväljare
är inkopplad, en mellanliggande strömkrets
(34), i vilken är inkopplad en anordning
(t. ex. en ektromagnetisk reläkopplare 32),
som genom slutande av väljareströmkret-
