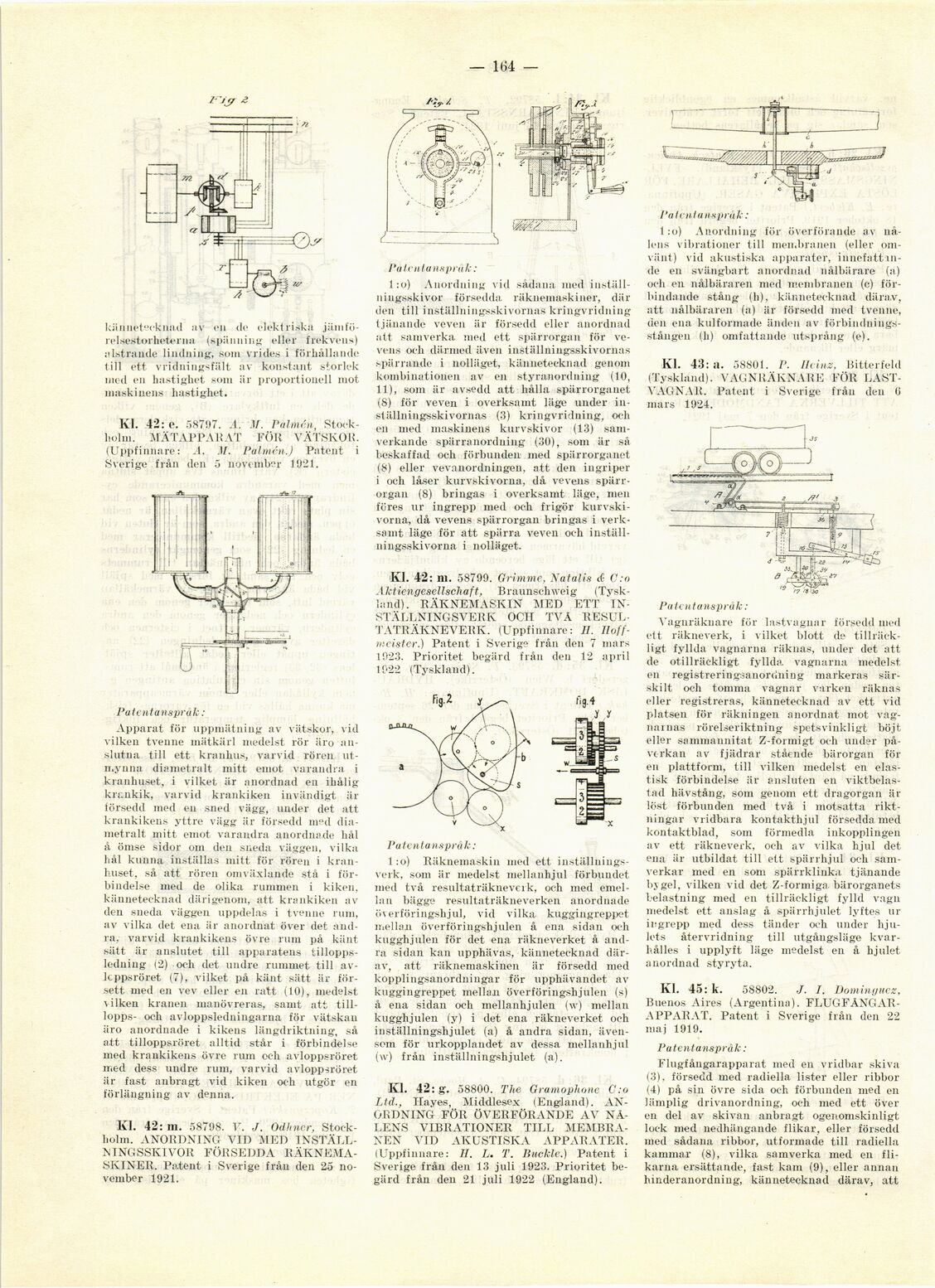

— 164 —
irjjr t
kännetecknad av en de elektriska
jämfö-relsestorheterna (spänning eller frekvens)
alstrande lindning, som vrides i förhållande
till ett vridningsfält av konstant storlek
med en hastighet som är proportionell mot
maskinens hastighet.
Kl. 42: e. 58797. A. .1/. Palmén,
Stockholm. MÄT AP PAR AT FÖR VÄTSKOR.
(Uppfinnare: A, M. Palmén.) Patent i
Sverige från den 5 november 1921.
Patentanspråk :
Apparat för uppmätning av vätskor, vid
vilken tvenne mätkärl medelst rör äro
anslutna till ett kranhus, varvid rören
utmynna diametralt mitt emot varandra i
kranhuset, i vilket är anordnad en ihålig
krankik, varvid krankiken invändigt är
försedd med en sned vägg, under det att
krankikens yttre vägg är försedd med
diametralt mitt emot varandra anordnade hål
å ömse sidor om den sneda väggen, vilka
hål kunna inställas mitt för rören i
kran-huset, så att rören omväxlande stå i
förbindelse med de olika rummen i kiken,
kännetecknad därigenom, att krankiken av
den sneda väggen uppdelas i tvenne rum,
av vilka det ena är anordnat över det
andra, varvid krankikens övre rum på känt
sätt är anslutet till apparatens
tillopps-ledning (2) och det undre rummet till
av-lcppsröret (7), vilket på känt sätt är
försett med en vev eller en ratt (10), medelst
vilken kranen manövreras, samt att
till-lopps- och avloppsledningarna för vätskan
äro anordnade i kikens längdriktning, så
att tilloppsröret alltid står i förbindelse
med krankikens övre rum ocli avloppsröret
med dess undre rum, varvid avloppsröret
är fast anbragt vid kiken och utgör en
förlängning av denna.
Kl. 42: m. 58798. V. J. Odhner,
Stockholm. ANORDNING VID MED
INSTÄLLNINGSSKIVOR FÖRSEDDA
RÄKNEMASKINER. Patent i Sverige från den 25
november 1921.
Patentanspråk:
l:o) Räknemaskin med ett
inställnings-verk, som är medelst mellanhjul förbundet
med två resultaträkneverk, och med
emellan bägge resultaträkneverken anordnade
överföringshjul, vid vilka kuggingreppet
mellan överföringshjulen å ena sidan och
kugghjulen för det ena räkneverket å
andra sidan kan upphävas, kännetecknad
därav, att räknemaskinen är försedd med
kopplingsanordningar för upphävandet av
kuggingreppet mellan överföringshjulen (s)
å ena sidan och mellanhjulen (w) mellan
kugghjulen (y) i det ena räkneverket och
inställningshjulet (a) å andra sidan,
ävensom för urkopplandet av dessa mellanhjul
(w) från inställningshjulet (a).
Kl. 42: g. 58800. The Gramophone C:o
Ltd., Hayes, Middlesex (England).
AN-OEDNING FÖR ÖVERFÖRANDE AV
NÅLENS VIBRATIONER TILL
MEMBRANEN VID AKUSTISKA APPARATER.
(Uppfinnare: II. L. T. Buckle.) Patent i
Sverige från den 13 juli 1923. Prioritet
begärd från den 21 juli 1922 (England).
Patentanspruk:
l:o) Anordning vid sådana med
inställningsskivor försedda räknemaskiner, där
den till inställningsskivornas kringvridning
tjänande veven är försedd eller anordnad
att samverka med ett spärrorgan för
vevens ocli därmed även inställningsskivornas
spärrande i nolläget, kännetecknad genom
kombinationen av en styranordning (10,
11), som är avsedd att hålla spärrorganet
(8) för veven i overksamt läge under
inställningsskivornas (3) kringvridning, och
en med maskinens kurvskivor (13)
samverkande spärranordning (30), som är så
beskaffad och förbunden med spärrorganet
(8) eller vevanordningen, att den ingriper
i och låser kurvskivorna, då vevens
spärrorgan (8) bringas i overksamt läge, men
föres ur ingrepp med och frigör
kurvskivorna, då vevens spärrorgan bringas i
verksamt läge för att spärra veven och
inställ-ningsskivorna i nolläget.
Kl. 42: m. 58799. Grimme, Natalis & C:o
Aktiengesellschaft, Braunschweig
(Tyskland). RÄKNEMASKIN MED ETT
INSTÄLLNINGSVERK OCH TVÅ
RESULTATRÄKNEVERK. (Uppfinnare: II.
Hoffmeister.) Patent i Sverige från den 7 mars
1923. Prioritet begärd från den 12 april
1922 (Tyskland).
Patentanspråk:
l:o) Anordning för överförande av
nålens vibrationer till membranen (eller
omvänt) vid akustiska apparater,
innefattande en svängbart anordnad nålbärare (a)
och en nålbäraren med membranen (c)
förbindande stång (h), kännetecknad därav,
att nålbäraren (a) är försedd med tvenne,
den ena kulformade änden av
förbindnings-stången (li) omfattande utsprång (e).
Kl. 43: a. 58801. P. Ilcinz, Bitterfeld
(Tyskland). VAGNRÄKNARE FÖR
LASTVAGNAR. Patent i Sverige från den 6
mars 1924.
Patentanspråk:
Vagnräknare för lastvagnar försedd med
ett räkneverk, i vilket blott de
tillräckligt fyllda vagnarna räknas, under det att
de otillräckligt fyllda vagnarna medelst
en registreringsanorcining markeras
särskilt och tomma vagnar varken räknas
eller registreras, kännetecknad av ett vid
platsen för räkningen anordnat mot
vagnarnas rörelseriktning spetsvinklig! böjt
eller sammannitat Z-formigt och under
påverkan av fjädrar stående bärorgan
fölen plattform, till vilken medelst en
elastisk förbindelse är ansluten en
viktbelas-tad hävstång, som genom ett dragorgan är
löst förbunden med två i motsatta
riktningar vridbara kontakthjul försedda med
kontaktblad, som förmedla inkopplingen
av ett räkneverk, och av vilka hjul det
ena är utbildat till ett spärrhjul och
samverkar med en som spärrklinka tjänande
bygel, vilken vid det Z-formiga. bärorganets
belastning med en tillräckligt fylld vagn
medelst ett anslag å spärrhjulet lyftes ur
ingrepp med dess tänder och under
hjulets återvridning till utgångsläge
kvarhålles i upplyft läge medelst en å hjulet
anordnad styryta.
Kl. 45: k. 58802. J. I. Dominguez,
Buenos Aires (Argentina). FLUG FÅNG AR
-APPARAT. Patent i Sverige från den 22
maj 1919.
Patentanspråk :
Flugfåugarapparat med en vridbar skiva
(3), försedd med radiella lister eller ribbor
(4) på sin övre sida och förbunden med en
lämplig drivanordning, och med ett över
en del av skivan anbragt ogenomskinligt
lock med nedhängande flikar, eller försedd
med sådana ribbor, utformade till radiella
kammar (8), vilka samverka med en
flikarna ersättande, fast kam (9), eller annan
hinderanordning, kännetecknad därav, att
