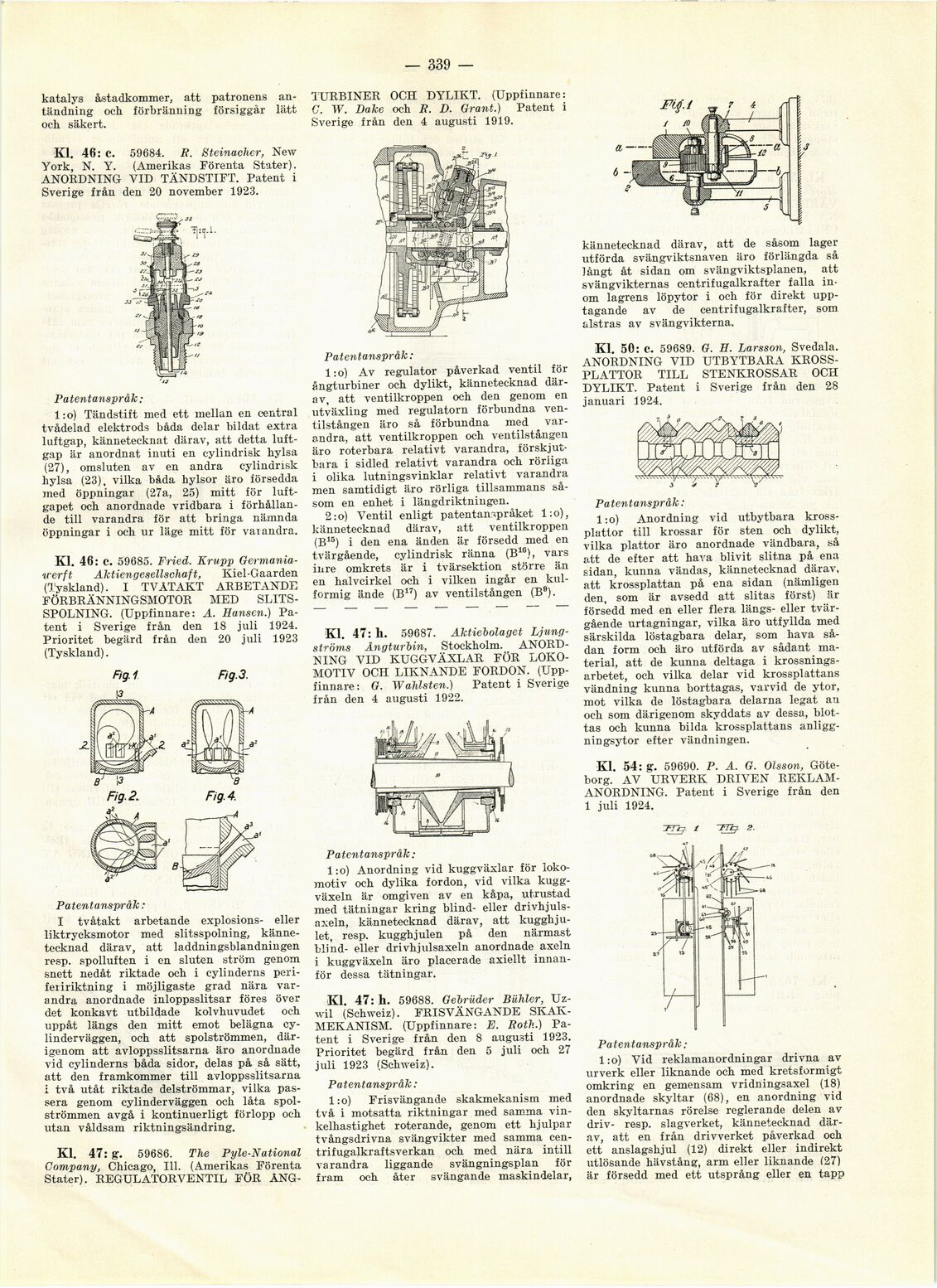

— 339 —
katalys åstadkommer, att patronens
antändning och förbränning försiggår lätt
och säkert.
Kl. 46: c. 59684. R. Steinacher, New
York, N. Y. (Amerikas Förenta Stater).
ANORDNING VID TÄNDSTIFT. Patent i
Sverige från den 20 november 1923.
TURBINER OCH DYLIKT. (Uppfinnare:
C. W. Dake och R. D. Grant.) Patent i
Sverige från den 4 augusti 1919.
Patentanspråk ;
l:o) Tändstift med ett mellan en central
tvådelad elektrods båda delar bildat extra
laftgap, kännetecknat därav, att detta
luftgap är anordnat inuti en cylindrisk hylsa
(27), omsluten av en andra cylindrisk
hylsa (23), vilka båda hylsor äro försedda
med öppningar (27a, 25) mitt för
luftgapet och anordnade vridbara i
förhållande till varandra för att bringa nämnda
öppningar i och ur läge mitt för varandra.
Kl. 46: c. 59685. Fried. Krupp
Germania-■vrerft Aktiengesellschaft, Kiel-Gaarden
(Tyskland). I TVÅTAKT ARBETANDE
FÖRBRÄNNINGSMOTOR MED
SLITS-SPOLNING. (Uppfinnare: A. Hansen.)
Patent i Sverige från den 18 juli 1924.
Prioritet begärd från den 20 juli 1923
(Tyskland).
Patentanspråk:
I tvåtakt arbetande explosions- eller
liktrycksmotor med slitsspolning,
kännetecknad därav, att laddningsblandningen
resp. spolluften i en sluten ström genom
snett nedåt riktade och i cylinderns
peri-feririktning i möjligaste grad nära
varandra anordnade inloppsslitsar föres över
det konkavt utbildade kolvhuvudet och
uppåt längs den mitt emot belägna
cylinderväggen, och att spolströmmen,
därigenom att avloppsslitsarna äro anordnade
vid cylinderns båda sidor, delas på så sätt,
att den framkommer till avloppsslitsarna
i två utåt riktade delströmmar, vilka
passera genom cylinderväggen och låta
spolströmmen avgå i kontinuerligt förlopp och
utan våldsam riktningsändring.
Kl. 47: g". 59686. The Pyle-National
Company, Chicago, 111. (Amerikas Förenta
Stater). REGULATORVENTIL FÖR ÅNG-
patentanspråk:
l:o) Av regulator påverkad ventil för
ångturbiner och dylikt, kännetecknad
därav, att ventilkroppen och den genom en
utväxling med regulatorn förbundna
ventilstången äro så förbundna med
varandra, att ventilkroppen och ventilstången
äro roterbara relativt varandra,
förskjutbara i sidled relativt varandra och rörliga
i olika lutningsvinklar relativt varandra
men samtidigt äro rörliga tillsammans
såsom en enhet i längdriktningen.
2: o) Ventil enligt patentanspråket l:o),
kännetecknad därav, att ventilkroppen
(B15) i den ena änden är försedd med en
tvärgående, cylindrisk ränna (B10), vars
inre omkrets är i tvärsektion större än
en halvcirkel och i vilken ingår en
kul-formig ände (B17) av ventilstången (B9).
Kl. 47: h. 59687. Aktiebolaget
Ljungströms Ångturbin, Stockholm.
ANORDNING VID KUGGVÄXLAR FÖR
LOKOMOTIV OCH LIKNANDE FORDON.
(Uppfinnare: G. Wahlsten.) Patent i Sverige
från den 4 augusti 1922.
Patentanspråk :
l:o) Anordning vid kuggväxlar för
lokomotiv och dylika fordon, vid vilka
kuggväxeln är omgiven av en kåpa, utrustad
med tätningar kring blind- eller
drivhjulsaxeln, kännetecknad därav, att
kugghjulet, resp. kugghjulen på den närmast
blind- eller drivhjulsaxeln anordnade axeln
i kuggväxeln äro placerade axiellt
innanför dessa tätningar.
Kl. 47: h. 59688. Gebrüder Bühler,
Uz-wil (Schweiz). FRISVÄNGANDE
SKAKMEKANISM. (Uppfinnare: E. Roth.)
Patent i Sverige från den 8 augusti 1923.
Prioritet begärd från den 5 juli och 27
juli 1923 (Schweiz).
Patentanspråk:
1: o) Frisvängande skakmekanism med
två i motsatta riktningar med samma
vinkelhastighet roterande, genom ett hjulpar
tvångsdrivna svängvikter med samma
cen-trifugalkraftsverkan och med nära intill
varandra liggande svängningsplan för
fram och åter svängande maskindelar,
a —
kännetecknad därav, att de såsom lager
utförda svängviktsnaven äro förlängda så
långt åt sidan om svängviktsplanen, att
svängvikternas centrifugalkrafter falla
inom lagrens löpytor i och för direkt
upptagande av de centrifugalkrafter, som
alstras av svängvikterna.
Kl. 50: c. 59689. G. H. Larsson, Svedala.
ANORDNING VID UTBYTBARA
KROSSPLATTOR TILL STENKROSSAR OCH
DYLIKT. Patent i Sverige från den 28
januari 1924.
Patentanspråk:
l:o) Anordning vid utbytbara
krossplattor till krossar för sten och dylikt,
vilka plattor äro anordnade vändbara, så
att de efter att hava blivit slitna på ena
sidan, kunna vändas, kännetecknad därav,
att krossplattan på ena sidan (nämligen
den, som är avsedd att slitas först) är
försedd med en eller flera längs- eller
tvärgående urtagningar, vilka äro utfyllda med
särskilda löstagbara delar, som hava
sådan form och äro utförda av sådant
material, att de kunna deltaga i
krossningsarbetet, och vilka delar vid krossplattans
vändning kunna borttagas, varvid de ytor,
mot vilka de löstagbara delarna legat an
och som därigenom skyddats av dessa,
blottas och kunna bilda krossplattans
anliggningsytor efter vändningen.
Kl. 54: g". 59690. P. A. G. Olsson,
Göteborg. AV URVERK DRIVEN
REKLAMANORDNING. Patent i Sverige från den
1 juli 1924.
TTtj. 1 TTcj- 2-
Patent anspråk ;
l:o) Vid reklamanordningar drivna av
urverk eller liknande och med kretsformigt
omkring en gemensam vridningsaxel (18)
anordnade skyltar (68), en anordning vid
den skyltarnas rörelse reglerande delen av
driv- resp. slagverket, kännetecknad
därav, att en från drivverket påverkad och
ett anslagshjul (12) direkt eller indirekt
utlösande hävstång, arm eller liknande (27)
är försedd med ett utsprång eller en tapp
