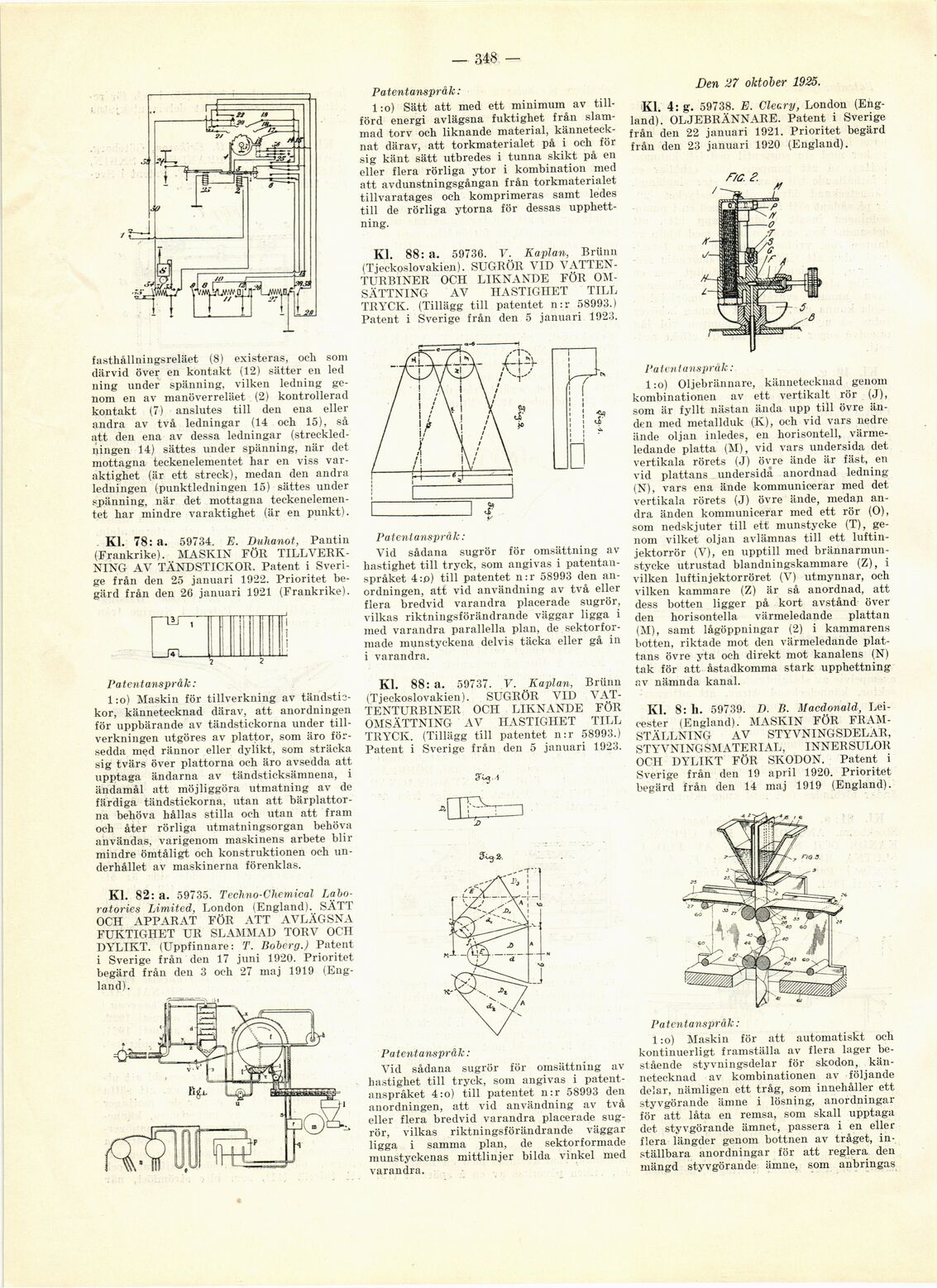

— 348 —
Patentanspråk:
l:o) Sätt att med ett minimum av
tillförd energi avlägsna fuktighet från
slammad torv och liknande material,
kännetecknat därav, att torkmaterialet på i och för
sig känt sätt utbredes i tunna skikt på en
eller flera rörliga ytor i kombination med
att avdunstningsgångan från torkmaterialet
tillvaratages och komprimeras samt ledes
till de rörliga ytorna för dessas
upphettning.
Kl. 88: a. 59736. V. Kaplan, Brünn
(Tjeckoslovakien). SUGRÖR VID
VATTEN-TURBINER OCH LIKNANDE FÖR
OMSÄTTNING AV HASTIGHET TILL
TRYCK. (Tillägg till patentet n:r 58993.)
Patent i Sverige från den 5 januari 1923.
fasthållningsreläet (8) existeras, och som
därvid över en kontakt (12) sätter en led
ning under spänning, vilken ledning
genom en av manöverreläet (2) kontrollerad
kontakt (7) anslutes till den ena eller
andra av två ledningar (14 och 15), så
att den ena av dessa ledningar
(streckledningen 14) sättes under spänning, när det
mottagna teckenelementet har en viss
varaktighet (är ett streck), medan den andra
ledningen (punktledningen 15) sättes under
spänning, när det mottagna
teckenelementet har mindre varaktighet (är en punkt).
Kl. 78: a. 59734. E. Duhanot, Pantin
(Frankrike). MASKIN FÖR
TILLVERKNING AV TÄNDSTICKOR. Patent i
Sverige från den 25 januari 1922. Prioritet
begärd från den 26 januari 1921 (Frankrike).
Patentanspråk:
l:o) Maskin för tillverkning av
tändstic-kor, kännetecknad därav, att anordningen
för uppbärande av tändstickorna under
tillverkningen utgöres av plattor, som äro
försedda med rännor eller dylikt, som sträcka
sig tvärs över plattorna och äro avsedda att
upptaga ändarna av tändsticksämnen, i
ändamål att möjliggöra utmatning av de
färdiga tändstickorna, utan att
bärplattorna behöva hållas stilla oc-h utan att fram
och åter rörliga utmatningsorgan behöva
användas, varigenom maskinens arbete blir
mindre ömtåligt och konstruktionen och
underhållet av maskinerna förenklas.
Kl. 82: a. 59735. Techno-Chemical
Laboratories Limited, London (England). SÄTT
OCH APPARAT FÖR ATT AVLÄGSNA
FUKTIGHET UR SLAMMAD TORV OCH
DYLIKT. (Uppfinnare: T. Boberg.) Patent
i Sverige från den 17 juni 1920. Prioritet
begärd från den 3 och 27 maj 1919
(England).
Patentanspråk :
Vid sådana sugrör för omsättning av
hastighet till tryck, som angivas i
patentanspråket 4:o) till patentet n:r 58993 den
anordningen, att vid användning av två
eller flera bredvid varandra placerade
sugrör, vilkas riktningsförändrande väggar
ligga i samma plan, de sektorformade
munstyckenas mittlinjer bilda vinkel med
varandra.
Den 27 oktober 1925.
Kl. 4: g. 59738. E. Cleary, London
(England). OLJEBRÄNNARE. Patent i Sverige
från den 22 januari 1921. Prioritet begärd
från den 23 januari 1920 (England).
nc. ?.
Patent anspråk:
Vid sådana sugrör för omsättning av
hastighet till tryck, som angivas i
patentanspråket 4:p) till patentet n:r 58993 den
anordningen, att vid användning av två eller
flera bredvid varandra placerade sugrör,
vilkas riktningsförändrande väggar ligga i
med varandra parallella plan, de
sektorformade munstyckena delvis täcka eller gå in
i varandra.
Kl. 88: a. 59737. V. Kaplan, Brünn
(Tjeckoslovakien). SUGRÖR VID
VATTENTURBINER OCH LIKNANDE FÖR
OMSÄTTNING AV HASTIGHET TILL
TRYCK. (Tillägg till patentet n:r 58993.)
Patent i Sverige från den 5 januari 1923.
-i
Patent anspråk:
1 :o) Oljebrännare, kännetecknad genom
kombinationen av ett vertikalt rör (J),
som är fyllt nästan ända upp till övre
änden med metallduk (K), och vid vars nedre
ände oljan inledes, en horisontell,
värme-ledande platta (M), vid vars undersida det
vertikala rörets (J) övre ände är fäst, en
vid plattans undersida anordnad ledning
(N), vars ena ände kommunicerar med det
vertikala rörets (J) övre ände, medan
andra änden kommunicerar med ett rör (O),
som nedskjuter till ett munstycke (T),
genom vilket oljan avlämnas till ett
luftin-jektorrör (V), en upptill med
brännarmun-stycke utrustad blandningskammare (Z), i
vilken luftinjektorröret (V) utmynnar, och
vilken kammare (Z) är så anordnad, att
dess botten ligger på kort avstånd över
den horisontella värmeledande plattan
(M), samt lågöppningar (2) i kammarens
botten, riktade mot den värmeledande
plattans övre yta och direkt mot kanalens (N)
tak för att åstadkomma stark upphettning
av nämnda kanal.
Kl. 8: 11. 59739. D. B. Macdonald,
Lei-cester (England). MASKIN FÖR
FRAMSTÄLLNING AV STYVNINGSDELAR,
STYVNINGSMATERIAL, INNER SULOR
OCH DYLIKT FÖR SKODON. Patent i
Sverige från den 19 april 1920. Prioritet
begärd från den 14 maj 1919 (England).
Pa ten tansprå k :
l:o) Maskin för att automatiskt och
kontinuerligt framställa av flera lager
bestående styvningsdelar för skodon,
kännetecknad av kombinationen av följande
delar, nämligen ett tråg, som innehåller ett
styvgörande ämne i lösning, anordningar
för att låta en remsa, som skall upptaga
det styvgörande ämnet, passera i en eller
flera längder genom bottnen av tråget,
inställbara anordningar för att reglera den
mängd styvgörande ämne, som anbringas
