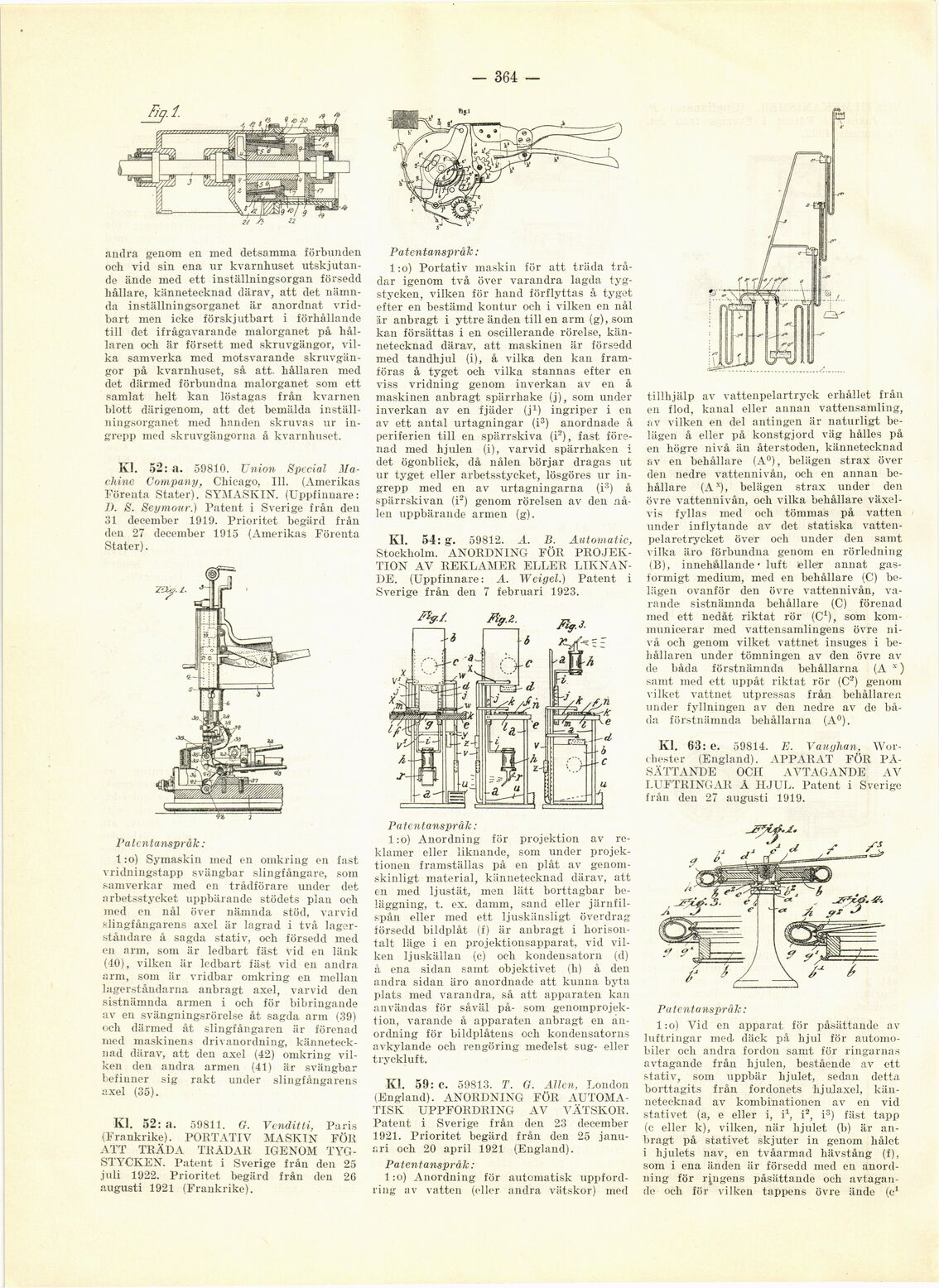

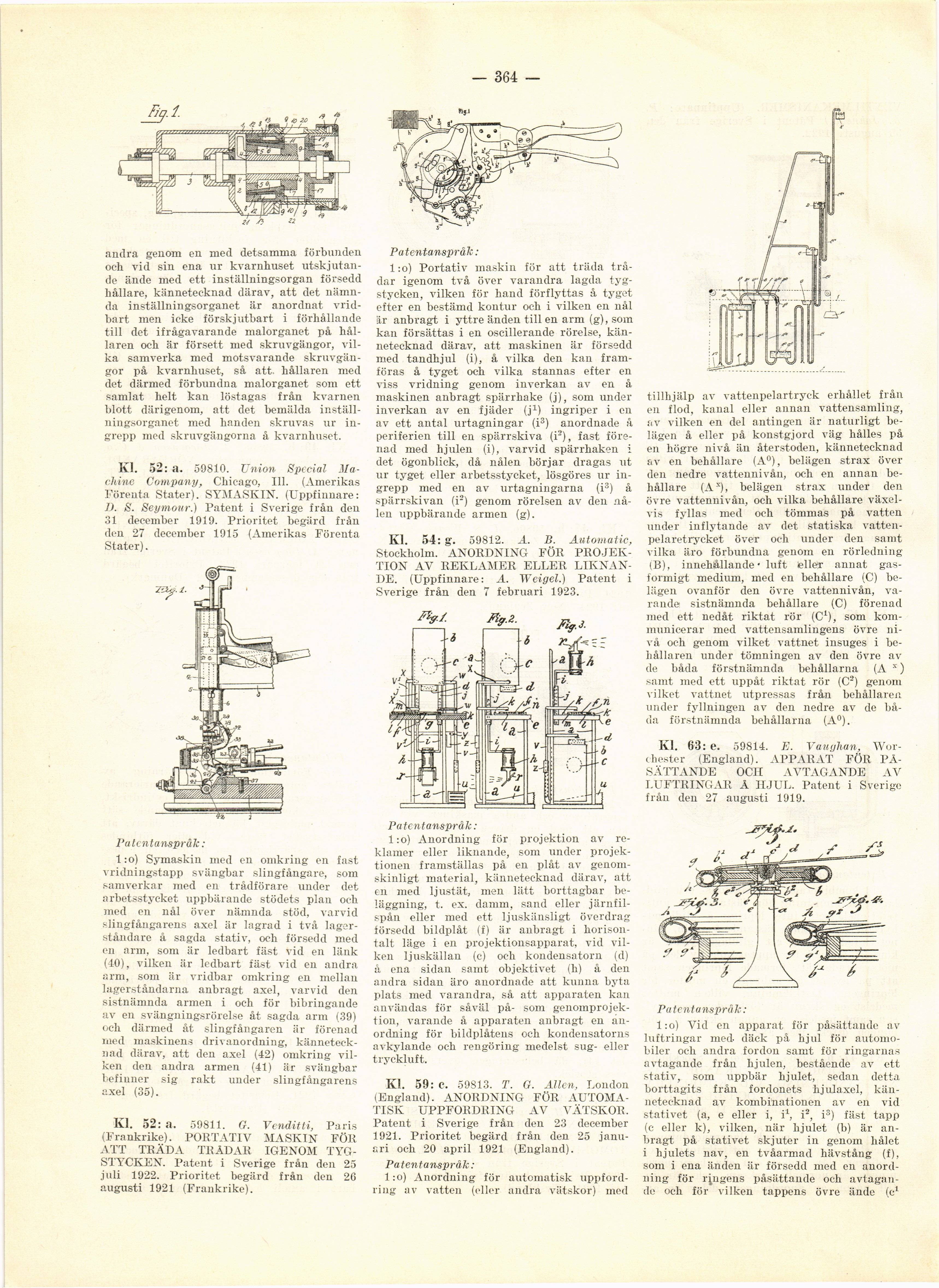

— 364 —
andra genom en med detsamma förbunden
och vid sin ena ur kvarnhuset
utskjutande ände med ett inställningsorgan försedd
hållare, kännetecknad därav, att det
nämnda inställningsorganet är anordnat
vridbart men icke förskjutbart i förhållande
till det ifrågavarande malorganet på
hållaren och är försett med skruvgängor,
vilka samverka med motsvarande
skruvgängor på kvarnhuset, så att. hållaren med
det därmed förbundna malorganet som ett
samlat helt kan löstagas från kvarnen
blott därigenom, att det bemälda
inställningsorganet med handen skruvas ur
ingrepp med skruvgängorna å kvarnhuset.
Kl. 52: a. 59810. Union Special
Ma-chine Company, Chicago, 111. (Amerikas
Förenta Stater). SYMASKIN. (Uppfinnare:
D. S. Seymour.) Patent i Sverige från den
31 december 1919. Prioritet begärd från
den 27 december 1915 (Amerikas Förenta
Stater).
Patentanspråk:
l:o) Symaskin med en omkring en fast
vridningstapp svängbar slingfångare, som
samverkar med en trådförare under det
arbetsstycket uppbärande stödets plan och
med en nål över nämnda stöd, varvid
slingfångarens axel är lagrad i två
lagerståndare å sagda stativ, och försedd med
en arm, som är ledbart fäst vid en länk
(-10), vilken är ledbart fäst vid en andra
arm, som är vridbar omkring en mellan
lagerståndarna anbragt axel, varvid den
sistnämnda armen i och för bibringande
av en svängningsrörelse åt sagda arm (39)
och därmed åt slingfångaren är förenad
med maskinens drivanordning,
kännetecknad därav, att den axel (42) omkring
vilken den andra armen (41) är svängbar
befinner sig rakt under slingfångarens
axel (35).
Kl. 52: a. 59811. G. Venditti, Paris
(Frankrike). PORTATIV MASKIN FÖR
ATT TRÄDA TRÅDAR IGENOM
TYGSTYCKEN. Patent i Sverige från den 25
juli 1922. Prioritet begärd från den 26
augusti 1921 (Frankrike).
Patentanspråk:
l:o) Portativ maskin för att träda
trådar igenom två över varandra lagda
tygstycken, vilken för hand förflyttas å tyget
efter en bestämd kontur och i vilken en nål
är anbragt i yttre änden till en arm (g), som
kan försättas i en oscillerande rörelse,
kännetecknad därav, att maskinen är försedd
med tandhjul (i), å vilka den kan
framföras å tyget och vilka stannas efter en
viss vridning genom inverkan av en å
maskinen anbragt spärrhake (j), som under
inverkan av en fjäder (j1) ingriper i en
av ett antal urtagningar (i3) anordnade å
periferien till en spärrskiva (i2), fast
förenad med hjulen (i), varvid spärrhaken i
det ögonblick, då nålen börjar dragas ut
ur tyget eller arbetsstycket, lösgöres ur
ingrepp med en av urtagningarna (i3) å
spärrskivan (i2) genom rörelsen av den
nålen uppbärande armen (g).
Kl. 54: g. 59812. A. B. Automatic,
Stockholm. ANORDNING FÖR
PROJEKTION AV REKLAMER ELLER
LIKNANDE. (Uppfinnare: A. Weigel.) Patent i
Sverige från den 7 februari 1923.
Patentanspråk:
l:o) Anordning för projektion av
reklamer eller liknande, som under
projektionen framställas på en plåt av
genomskinligt material, kännetecknad därav, att
en med ljustät, men lätt borttagbar
beläggning, t. ex. damm, sand eller
järnfilspån eller med ett ljuskänsligt överdrag
försedd bildplåt (f) är anbragt i
horisontalt läge i en projektionsapparat, vid
vilken ljuskällan (c) och kondensatorn (d)
å ena sidan samt objektivet (h) å den
andra sidan äro anordnade att kunna byta
plats med varandra, så att apparaten kan
användas för såväl på- som
genomprojektion, varande å apparaten anbragt en
anordning för bildplåtens och kondensatorns
avkylande oc-h rengöring medelst sug- eller
tryckluft.
Kl. 59: c. 59813. T. G. Allen, London
(England). ANORDNING FÖR
AUTOMATISK UPPFORDRING AV VÄTSKOR.
Patent i Sverige från den 23 december
1921. Prioritet begärd från den 25
januari och 20 april 1921 (England).
Pa tent anspråk:
l:o) Anordning för automatisk
uppfordring av vatten (eller andra vätskor) med
tillhjälp av vattenpelartryc-k erhållet från
en flod, kanal eller annan vattensamling,
av vilken en del antingen är naturligt
belägen å eller på konstgjord väg hålles på
en högre nivå än återstoden, kännetecknad
av en behållare (A°), belägen strax över
den nedre vattennivån, oc-h en annan
behållare (Ax), belägen strax under den
övre vattennivån, och vilka behållare
växelvis fyllas med och tömmas på vatten
under inflytande av det statiska
vatten-pelaretrycket över och under den samt
vilka äro förbundna genom en rörledning
(B), innehållande • luft leller annat
gasformigt medium, med en behållare (C)
belägen ovanför den övre vattennivån,
varande sistnämnda behållare (C) förenad
med ett nedåt riktat rör (C1), som
kommunicerar med vattensamlingens övre
nivå och genom vilket vattnet insuges i
behållaren under tömningen av den övre av
de båda förstnämnda behållarna (A x)
samt med ett uppåt riktat rör (C2) genom
vilket vattnet utpressas från behållaren
under fyllningen av den nedre av de
båda förstnämnda behållarna (A°).
Kl. 63: e. 59814. E. Vaughan,
Worcester (England). APPARAT FÖR
PÅSÄTTANDE OCII AVTAGANDE AV
LUFTRINGAR Å HJUL. Patent i Sverige
från den 27 augusti 1919.
Patentanspråk:
l:o) Vid en apparat för påsättande av
luftringar med däck på hjul för
automobiler oc-h andra fordon samt för ringarnas
avtagande från hjulen, bestående av ett
stativ, som uppbär hjulet, sedan detta
borttagits från fordonets hjulaxel,
kännetecknad av kombinationen av en vid
stativet (a, e eller i, i1, i2, i3) fäst tapp
(c eller k), vilken, när hjulet (b) är
anbragt på stativet skjuter in genom liålet
i hjulets nav, en tvåarmad hävstång (f),
som i ena änden är försedd med en
anordning för rangens påsättande och
avtagande och för vilken tappens övre ände (c1
