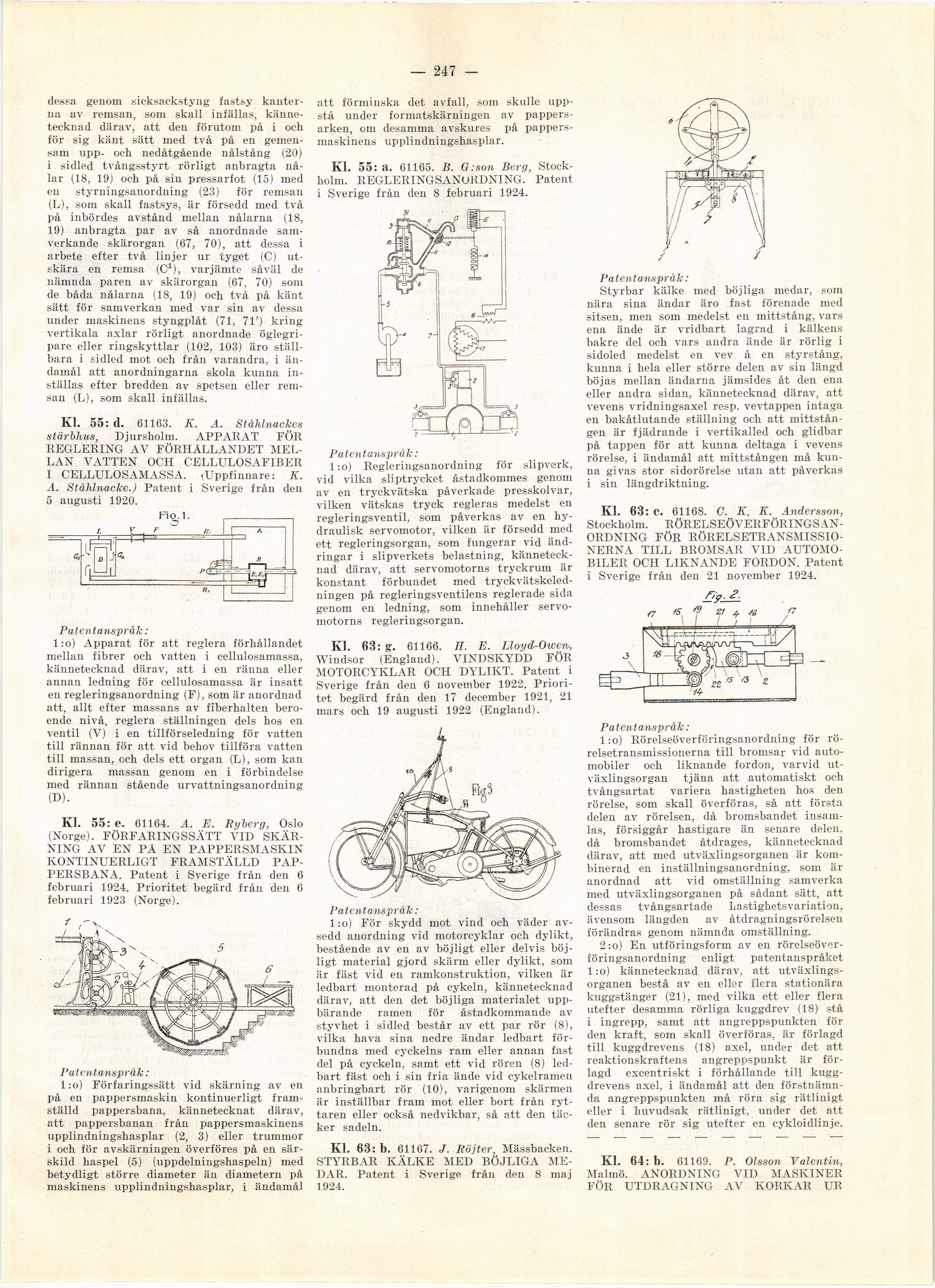

— 247 -
dessa genom sieksackstyng fastsy
kanterna av remsan, som skall infällas,
kännetecknad därav, att den förutom på i och
för sig känt sätt med två på en
gemensam upp- och nedåtgående nålstång (20)
i sidled tvångsstyrt rörligt anbragta
nålar (18, 19) och på sin pressarfot (15) med
en styrningsanordning (23) för remsan
(L), som skall fastsys, är försedd med två
på inbördes avstånd mellan nålarna (18,
19) anbragta par av så anordnade
samverkande skärorgan (67, 70), att dessa i
arbete efter två linjer ur tyget (C)
utskära en remsa (C1), varjämte såväl de
nämnda paren av skärorgan (67, 70) som
de båda nålarna (18, 19) och två på känt
sätt för samverkan med var sin av dessa
under maskinens styngplåt (71, 71’) kring
vertikala axlar rörligt anordnade
öglegri-pare eller ringskyttlar (102, 103) äro
ställbara i sidled mot och från varandra, i
ändamål att anordningarna skola kunna
inställas efter bredden av spetsen eller
remsan (L), som skall infällas.
Kl. 55: d. 61163. K. A. Ståhlnackes
stärihus, Djursholm. APPARAT FÖR
REGLERING AV FÖRHÅLLANDET
MELLAN VATTEN OCH CELLULOSAFIBER
I CELLULOSAMASSA. (Uppfinnare: K.
A. Ståhlnacke.J Patent i Sverige från den
5 augusti 1920.
Fio. 1.
Patent ansp rå k :
l:o) Apparat för att reglera förhållandet
mellan fibrer och vatten i cellulosamassa,
kännetecknad därav, att i en ränna eller
annan ledning för cellulosamassa är insatt
en regleringsanordning (F), som är anordnad
att, allt efter massans av fiberhalten
beroende nivå, reglera ställningen dels hos en
ventil (V) i en tillförseledning för vatten
till rännan för att vid behov tillföra vatten
till massan, och dels ett organ (L), som kan
dirigera massan genom en i förbindelse
med rännan stående urvattningsanordning
(D).
Kl. 55: e. 61164. A. E. Ryberg, Oslo
(Norge). FÖRFARINGSSÄTT VID
SKÄRNING AV EN PÄ EN PAPPERSMASKIN
KONTINUERLIGT FRAMSTÄLLD
PAPPERSBANA. Patent i Sverige från den 6
februari 1924. Prioritet begärd från den 6
februari 1923 (Norge).
att förminska det avfall, som skulle
uppstå under formatskärningen av
pappersarken, om desamma avskures på
pappersmaskinens upplindningshasplar.
Kl. 55: a. 61165. B. G:son Berg,
Stockholm. REGLERINGSANURDNING. Patent
i Sverige från den 8 februari 1924.
Patentanspråk:
l:o) Regleringsanordning för slipverk,
vid vilka sliptrycket åstadkommes genom
av en tryckvätska påverkade presskolvar,
vilken vätskas tryck regleras medelst en
regleringsventil, som påverkas av en
hydraulisk servomotor, vilken är försedd med
ett regleringsorgan, som fungerar vid
ändringar i slipverkets belastning,
kännetecknad därav, att servomotorns tryckrum är
konstant förbundet med
tryekvätskeled-ningen på regleringsventilens reglerade sida
genom en ledning, som innehåller
servomotorns regleringsorgan.
Kl. 63: g. 61166. E. E. Lloyd-Owen,
Windsor (England). VINDSKYDD FÖR
MOTORCYKLAR OCH DYLIKT. Patent i
Sverige från den 6 november 1922.
Prioritet begärd från den 17 december 1921, 21
mars och 19 augusti 1922 (England).
Patentanspråk:
1 :o) Förfaringssätt vid skärning av en
på en pappersmaskin kontinuerligt
framställd pappersbana, kännetecknat därav,
att pappersbanan från pappersmaskinens
upplindningshasplar (2, 3) eller trummor
i och för avskärningen överföres på en
särskild haspel (5) (uppdelningshaspeln) med
betydligt större diameter än diametern på
maskinens upplindningshasplar, i ändamål
Patentanspråk:
Styrbar kälke med böjliga medar, som
nära sina ändar äro fast förenade med
sitsen, men som medelst en mittstång, vars
ena ände är vridbart lagrad i kälkens
bakre del och vars andra ände är rörlig i
sidoled medelst en vev å en styrstång,
kunna i hela eller större delen av sin längd
böjas mellan ändarna jämsides åt den ena
eller andra sidan, kännetecknad därav, att
vevens vridningsaxel resp. vevtappen intaga
en bakåtlutande ställning och att
mittstången är fjädrande i vertikalled och glidbar
på tappen för att kunna deltaga i vevens
rörelse, i ändamål att mittstången må
kunna givas stor sidorörelse utan att påverkas
i sin längdriktning.
Kl. 63: c. 61168. G. K. K. Andersson,
Stockholm. RÖRELSEÖVERFÖRINGS
ANORDNING FÖR
RÖRELSETRANSMISSIONERNA TILL BROMSAR VID
AUTOMOBILER OCH LIKNANDE FORDON. Patent
i Sverige från den 21 november 1924.
f??. 2.
Pa tentansprå k:
1 :o) För skydd mot vind och väder
avsedd anordning vid motorcyklar och dylikt,
bestående av en av böjligt eller delvis
böjligt material gjord skärm eller dylikt, som
är fäst vid en ramkonstruktion, vilken är
ledbart monterad på cykeln, kännetecknad
därav, att den det böjliga materialet
uppbärande ramen för åstadkommande av
styvhet i sidled består av ett par rör (8),
vilka hava sina nedre ändar ledbart
förbundna med cyckelns ram eller annan fast
del på cyckeln, samt ett vid rören (8)
ledbart fäst och i sin fria ände vid cykelramen
anbringbart rör (10), varigenom skärmen
är inställbar fram mot eller bort från
ryttaren eller också nedvikbar, så att den
täcker sadeln.
Kl. 63: b. 61167. J. Röjter, Mässbacken.
STYRBAR KÄLKE MED BÖJLIGA
MEDAR. Patent i Sverige från den 8 maj
1924.
Patentanspråk :
l:o) Rörelseöverföringsanordning för
rörelsetransmissionerna till bromsar vid
automobiler och liknande fordon, varvid
ut-växlingsorgan tjäna att automatiskt och
tvångsartat variera hastigheten hos den
rörelse, som skall överföras, så att första
delen av rörelsen, då bromsbandet
insamlas, försiggår hastigare än senare delen,
då bromsbandet åtdrages, kännetecknad
därav, att med utväxlingsorganen är
kombinerad en inställningsanordning, som är
anordnad att vid omställning samverka
med utväxlingsorganen på sådant sätt, att
dessas tvångsartade Lastighetsvariation,
ävensom längden av åtdragningsrörelsen
förändras genom nämnda omställning.
2:o) En utföringsform av en
rörelseöverföringsanordning enligt patentanspråket
1 :o) kännetecknad därav, att
utväxlingsorganen bestå av en eller flera stationära
kuggstänger (21), med vilka ett eller flera
utefter desamma rörliga kuggdrev (18) stå
i ingrepp, samt att angreppspunkten för
den kraft, som skall överföras, är förlagd
till kuggdrevens (18) axel, under det att
reaktionskraftens angreppspunkt är
förlagd excentriskt i förhållande till
kuggdrevens axel, i ändamål att den
förstnämnda angreppspunkten må röra sig rätlinigt
eller i huvudsak rätlinigt, under det att
den senare rör sig utefter en cykloidlinje.
Kl. 64: b. 61169. P. Olsson Valentin,
Malmö. ANORDNING VID MASKINER
FÖR UTDRAGNING AV KORKAR UR
