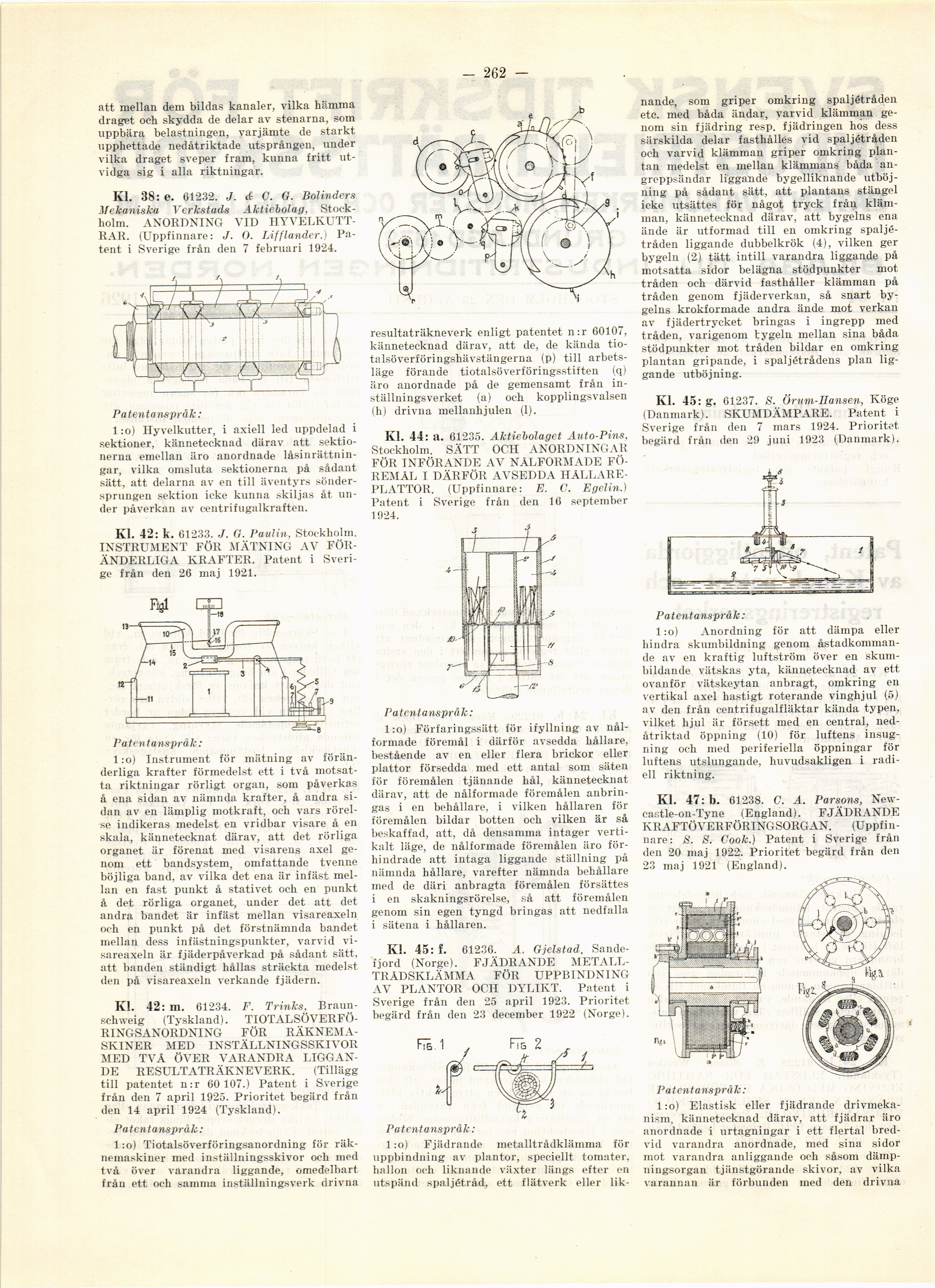

att mellan dem bildas kanaler, vilka hämma
draget och skydda de delar av stenarna, som
uppbära belastningen, varjämte de starkt
upphettade nedåtriktade utsprången, under
vilka draget sveper fram, kunna fritt
utvidga sig i alla riktningar.
Kl. 38: e. 61232. J. & C. G. Bolinders
Mekaniska Verkstads Aktiebolag,
Stockholm. ANORDNING VID
HYVELKUTT-RAR. (Uppfinnare: J. O. Lifflander.)
Patent i Sverige från den 7 februari 1924.
Patentanspråk:
l:o) Hyvelkutter, i axiell led uppdelad i
sektioner, kännetecknad därav att
sektionerna emellan äro anordnade
låsinrättningar, vilka omsluta sektionerna på sådant
sätt, att delarna av en till äventyrs
söndersprungen sektion icke kunna skiljas åt
under påverkan av centrifugalkraften.
Kl. 42: k. 61233. J. G. Paulin, Stockholm.
INSTRUMENT FÖR MÄTNING AV
FÖRÄNDERLIGA KRAFTER. Patent i
Sverige från den 26 maj 1921.
l:o) Instrument för mätning av
föränderliga krafter förmedelst ett i två
motsatta riktningar rörligt organ, som påverkas
å ena sidan av nämnda krafter, å andra
sidan av en lämplig motkraft, och vars
rörelse indikeras medelst en vridbar visare å en
skala, kännetecknat därav, att det rörliga
organet är förenat med visarens axel
genom ett bandsystem, omfattande tvenne
böjliga band, av vilka det ena är infäst
mellan en fast punkt å stativet och en punkt
å det rörliga organet, under det att det
andra bandet är infäst mellan visareaxeln
och en punkt på det förstnämnda bandet
mellan dess infästningspunkter, varvid
visareaxeln är fjäderpåverkad på sådant sätt,
att banden ständigt hållas sträckta medelst
den på visareaxeln verkande fjädern.
K1. 42: m. 61234. F. Trinks,
Braunschweig (Tyskland).
TIOTALSÖVERFÖ-RINGSANORDNING FÖR
RÄKNEMASKINER MED INSTÄLLNINGSSKIVOR
MED TVÄ ÖVER VARANDRA
LIGGANDE RESULTATRÄKNEVERK. (Tillägg
till patentet n:r 60 107.) Patent i Sverige
från den 7 april 1925. Prioritet begärd från
den 14 april 1924 (Tyskland).
Patent anspråk:
1 :o) Tiotalsöverföringsanordning för
räknemaskiner med inställningsskivor och med
två över varandra liggande, omedelbart
från ett och samma inställningsverk drivna
- 262 -
nande, som griper omkring spaljétråden
etc. med båda ändar, varvid klämman
genom sin fjädring resp. fjädringen hos dess
särskilda delar fasthålles vid spaljétråden
och varvid klämman griper omkring
plantan medelst en mellan klämmans båda
angreppsändar liggaude bygelliknande
utböjning på sådant sätt, att plantans stängel
icke utsättes för något tryck från
klämman, kännetecknad därav, att bygelns ena
ände är utformad till en omkring
spaljétråden liggande dubbelkrök (4), vilken ger
bygeln (2) tätt intill varandra liggande på
motsatta sidor belägna stödpunkter mot
tråden och därvid fasthåller klämman på
tråden genom fjäderverkan, så snart
bygelns krokformade andra ände mot verkan
av fjädertrycket bringas i ingrepp med
tråden, varigenom tygeln mellan sina båda
stödpunkter mot tråden bildar en omkring
plantan gripande, i spaljétrådens plan
liggande utböjning.
K1. 45: g. 61237. 8. Örum-IIansen, Köge
(Danmark). SKUMDÄMPARE. Patent i
Sverige från den 7 mars 1924. Prioritet
begärd från den 29 juni 1923 (Danmark).
resultaträkneverk enligt patentet n:r 60107,
kännetecknad därav, att de, de kända
tio-talsöverföringshävstängerna (p) till
arbetsläge förande tiotalsöverföringsstiften (q)
äro anordnade på de gemensamt från
inställningsverket (a) och kopplingsvalsen
(h) drivna mellanhjulen (1).
Kl. 44: a. 61235. Aktiebolaget Auto-Pins,
Stockholm. SÄTT OCH ANORDNINGAR
FÖR INFÖRANDE AV NÅLFORMADE
FÖREMÅL I DÄRFÖR AVSEDDA
HÅLLARE-PLATTOR. (Uppfinnare: E. C. Egelin.)
Patent i Sverige från den 16 september
1924.
Pa t ent anspråk:
l:o) Förfaringssätt för ifyllning av
nål-formade föremål i därför avsedda hållare,
bestående av en eller flera brickor eller
plattor försedda med ett antal som säten
för föremålen tjänande hål, kännetecknat
därav, att de nålformade föremålen
anbringas i en behållare, i vilken hållaren för
föremålen bildar botten och vilken är så
beskaffad, att, då densamma intager
vertikalt läge, de nålformade föremålen äro
förhindrade att intaga liggande ställning på
nämnda hållare, varefter nämnda behållare
med de däri anbragta föremålen försättes
i en skakningsrörelse, så att föremålen
genom sin egen tyngd bringas att nedfalla
i sätena i hållaren.
KL 45: f. 61236. A. Gjelstad,
Sandefjord (Norge). FJÄDRANDE
METALLTRÅDSKLÄMMA FÖR UPPBINDNING
AV PLANTOR OCH DYLIKT. Patent i
Sverige från den 25 april 1923. Prioritet
begärd från den 23 december 1922 (Norge).
Patent anspråk:
l:o) Fjädrande metalltrådklämma för
upplindning av plantor, speciellt tomater,
hallon och liknande växter längs efter en
utspänd spaljétråd, ett flätverk eller lik-
P at ent anspråk:
1 :o) Anordning för att dämpa eller
hindra skumbildning genom
åstadkommande av en kraftig luftström över en
skumbildande vätskas yta, kännetecknad av ett
ovanför vätskeytan anbragt, omkring en
vertikal axel hastigt roterande vinghjul (5)
av den från centrifugalfläktar kända typen,
vilket hjul är försett med en central,
ned-åtriktad öppning (10) för luftens
insugning och med periferiella öppningar för
luftens utslungande, huvudsakligen i
radiell riktning.
Kl. 47: b. 61238. C. A. Parsons,
New-eastle-on-Tyne (England). FJÄDRANDE
KRAFTÖVERFÖRINGSORGAN.
(Uppfinnare: 8. 8. Cook.) Patent i Sverige från
den 20 maj 1922. Prioritet begärd från den
23 maj 1921 (England).
Patent anspråk:
l:o) Elastisk eller fjädrande
drivmeka-nism, kännetecknad därav, att fjädrar äro
anordnade i urtagningar i ett flertal
bredvid varandra anordnade, med sina sidor
mot varandra anliggande och såsom
dämpningsorgan tjänstgörande skivor, av vilka
varannan är förbunden med den drivna
