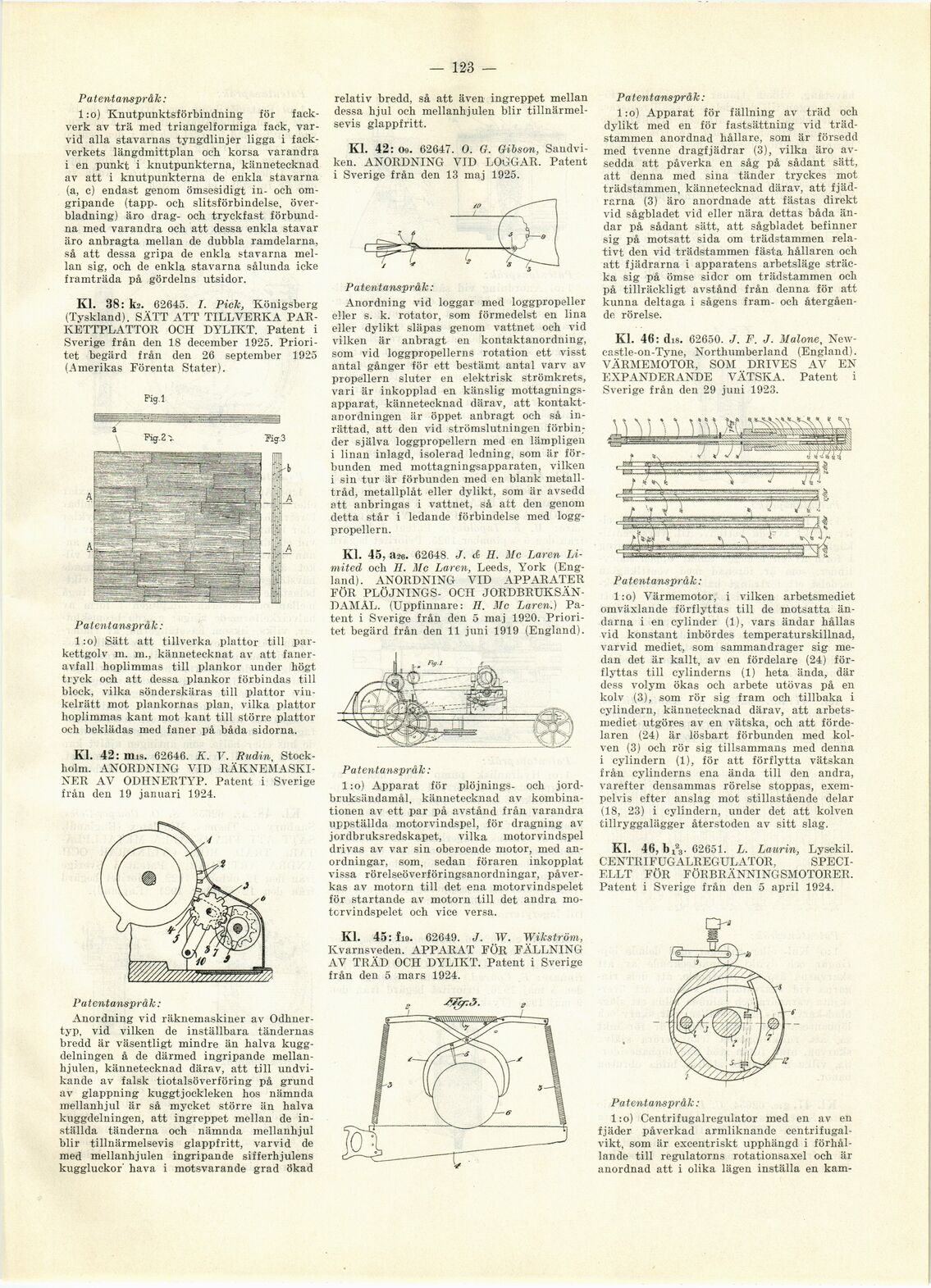

— 123 —
Patentanspråk:
1 :o) Knutpunktsförbindning för
fackverk av trä med triangelformiga fack,
varvid alla stavarnas tyngdlinjer ligga i
fackverkets längdmittplan och korsa varandra
i en punkt i knutpunkterna, kännetecknad
av att i knutpunkterna de enkla stavarna
(a, c) endast genom ömsesidigt in- och
omgripande (tapp- och slitsförbindelse,
över-bladning) äro drag- och tryckfast
förbundna med varandra och att dessa enkla stavar
äro anbragta mellan de dubbla ramdelarna,
så att dessa gripa de enkla stavarna
mellan sig, och de enkla stavarna sålunda icke
framträda på gördelns utsidor.
Kl. 38: ka. 62645. I. Pick, Königsberg
(Tyskland). SÄTT ATT TILLVERKA
PARKETTPLATTOR OCH DYLIKT. Patent i
Sverige från den 18 december 1925.
Prioritet begärd från den 26 september 1925
(Amerikas Förenta Stater).
Fig.l
Patentanspråk :
1 :o) Sätt att tillverka plattor till
parkettgolv m. m., kännetecknat av att
faner-avfall hoplimmas till plankor under högt
tryck och att dessa plankor förbindas till
block, vilka sönderskäras till plattor
vinkelrätt mot plankornas plan, vilka plattor
hoplimmas kant mot kant till större plattor
och beklädas med faner på båda sidorna.
Kl. 42: mis. 62646. K. V. Rudin,
Stockholm. ANORDNING VID
RÄKNEMASKINER AV ODHNER TYP. Patent i Sverige
från den 19 januari 1924.
Patentanspråk :
Anordning vid räknemaskiner av
Odhner-typ, vid vilken de inställbara tändernas
bredd är väsentligt mindre än halva
kugg-delningen å de därmed ingripande
mellan-hjulen, kännetecknad därav, att till
undvikande av falsk tiotalsöverföring på grund
av glappning kuggtjockleken hos nämnda
mellanhjul är så mycket större än halva
kuggdelningen, att ingreppet mellan de
inställda tänderna och nämnda mellanhjul
blir tillnärmelsevis glappfritt, varvid de
med mellanhjulen ingripande sifferhjulens
kuggluckor’ hava i motsvarande grad ökad
relativ bredd, så att även ingreppet mellan
dessa hjul och mellanhjulen blir
tillnärmelsevis glappfritt.
Kl. 42 : 09. 62647. O. G. Gibson,
Sandviken. ANORDNING VID LOGGAR. Patent
i Sverige från den 13 maj 1925.
Patentanspråk :
Anordning vid loggar med loggpropeller
eller s. k. rotator, som förmedelst en lina
eller dylikt släpas genom vattnet och vid
vilken är anbragt en kontaktanordning,
som vid loggpropellerns rotation ett visst
antal gånger för ett bestämt antal varv av
propellern sluter en elektrisk strömkrets,
vari är inkopplad en känslig
mottagnings-apparat, kännetecknad därav, att
kontakt-anordningen är öppet anbragt och så
inrättad, att den vid strömslutningen
förbinder själva loggpropellern med en lämpligen
i linan inlagd, isolerad ledning, som är
förbunden med mottagningsapparaten, vilken
i sin tur är förbunden med en blank
metalltråd, metallplåt eller dylikt, som är avsedd
att anbringas i vattnet, så att den genom
detta står i ledande förbindelse med
loggpropellern.
Kl. 45, a26. 62648. J. & H. Mc Låren
Limited och H. Mc Låren, Leeds, York
(England). ANORDNING VID APPARATER
FÖR PLÖJNINGS- OCH
JORDBRUKSÄNDAMÅL. (Uppfinnare: II. Mc Låren.)
Patent i Sverige från den 5 maj 1920.
Prioritet begärd från den 11 juni 1919 (England).
Patentanspråk :
l:o) Apparat för plöjnings- och
jord-bruksändamål, kännetecknad av
kombinationen av ett par på avstånd från varandra
uppställda motorvindspel, för dragning av
jordbruksredskapet, vilka motorvindspel
drivas av var sin oberoende motor, med
anordningar, som, sedan föraren inkopplat
vissa rörelseöverföringsanordningar,
påverkas av motorn till det ena motorvindspelet
för startande av motorn till det andra
motorvindspelet och vice versa.
Kl. 45: fw. 62649. J. W. Wikström,
Kvarnsveden. APPARAT FÖR FÄLLNING
AV TRÄD OCH DYLIKT. Patent i Sverige
från den 5 mars 1924.
Patentanspråk:
1 :o) Apparat för fällning av träd och
dylikt med en för fastsättning vid
trädstammen anordnad hållare, som är försedd
med tvenne dragfjädrar (3), vilka äro
avsedda att påverka en såg på sådant sätt,
att denna med sina tänder tryckes mot
trädstammen, kännetecknad därav, att
fjädrarna (3) äro anordnade att fästas direkt
vid sågbladet vid eller nära dettas båda
ändar på sådant sätt, att sågbladet befinner
sig på motsatt sida om trädstammen
relativt den vid trädstammen fästa hållaren och
att fjädrarna i apparatens arbetsläge
sträcka sig på ömse sidcr om trädstammen och
på tillräckligt avstånd från denna för att
kunna deltaga i sågens fram- och
återgående rörelse.
Kl. 46: dis. 62650. J. F. J. Malone,
New-castle-on-Tyne, Northumberland (England).
VÄRMEMÖTOR, SOM DRIVES AV EN
EXPANDERANDE VÄTSKA. Patent i
Sverige från den 29 juni 1923.
Patentanspråk:
l:o) Värmemotor, i vilken arbetsmediet
omväxlande förflyttas till de motsatta
ändarna i en cylinder (1), vars ändar hållas
vid konstant inbördes temperaturskillnad,
varvid mediet, som sammandrager sig
medan det är kallt, av en fördelare (24)
förflyttas till cylinderns (1) heta ända, där
dess volym ökas och arbete utövas på en
kolv (3), som rör sig fram och tillbaka i
cylindern, kännetecknad därav, att
arbetsmediet utgöres av en vätska, och att
fördelaren (24) är lösbart förbunden med
kolven (3) och rör sig tillsammans med denna
i cylindern (1), för att förflytta vätskan
från cylinderns ena ända till den andra,
varefter densammas rörelse stoppas,
exempelvis efter anslag mot stillastående delar
(18, 23) i cylindern, under det att kolven
tillryggalägger återstoden av sitt slag.
Kl. 46, b jV 62651. L. Laurin, Lysekil.
CENTRIFUGALREGULATOR,
SPECIELLT FÖR FÖRBRÄNNINGSMOTORER,
Patent i Sverige från den 5 april 1924.
Patentanspråk:
l:o) Centrifugalregulator med en av en
fjäder påverkad armliknande
centrifugal-vikt, som är excentriskt upphängd i
förhållande till regulatorns rotationsaxel och är
anordnad att i olika lägen inställa en kam-
