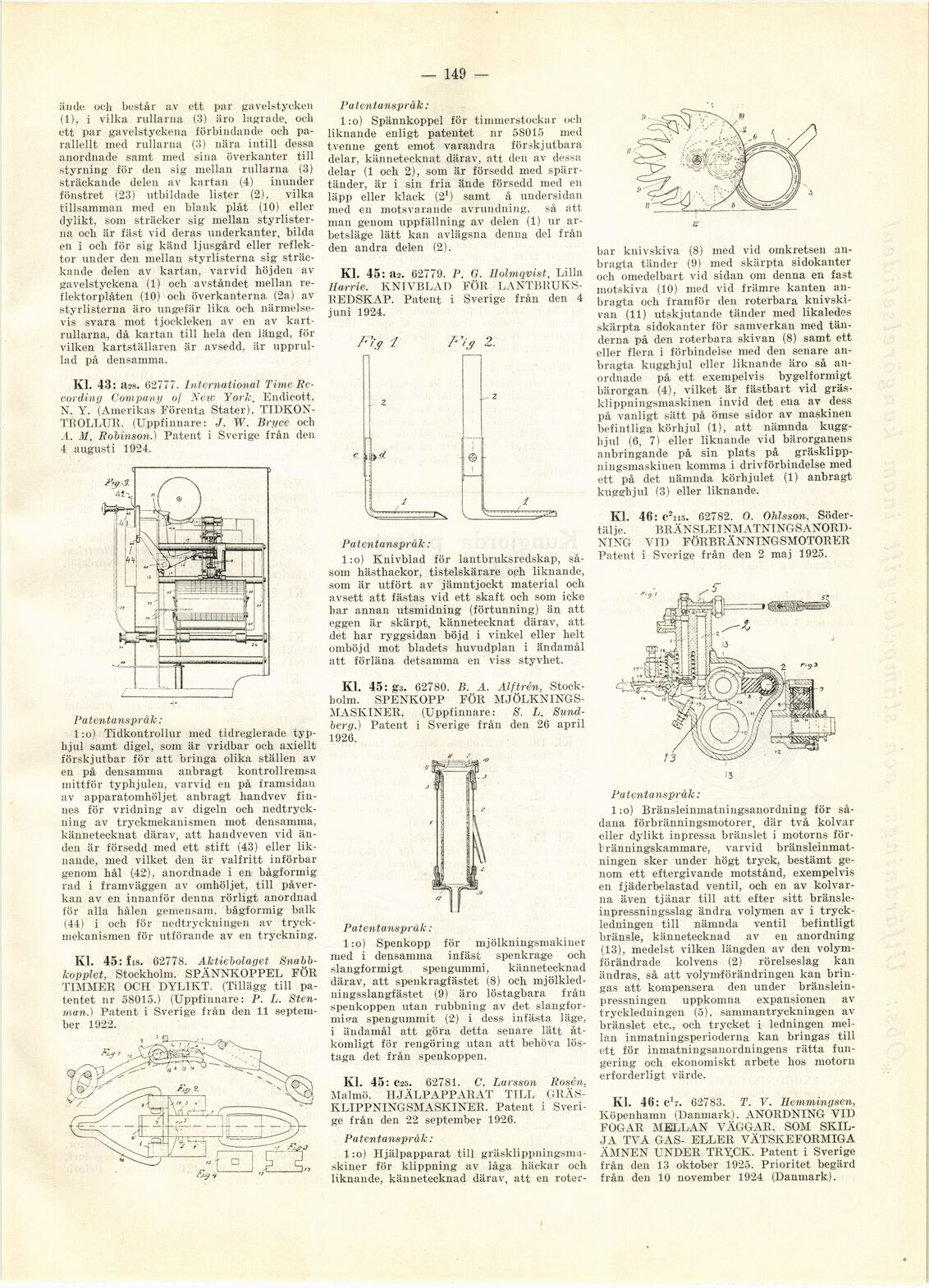

— 149 —
ände och består av ett par gavelstycken
(1), i vilka rullarna (3) äro lagrade, ocli
ett par gavelstyckena förbindande och
parallellt med rullarna (3) nära intill dessa
anordnade samt med sina överkanter till
styrning för den sig mellan rullarna (3)
sträckande delen av kartan (4) inunder
fönstret (23) utbildade lister (2), vilka
tillsamman med en blank plåt (10) eller
dylikt, som sträcker sig mellan
styrlisterna ocli är fäst vid deras underkanter, bilda
en i och för sig känd ljusgård eller
reflektor under den mellan styrlisterna sig
sträckande delen av kartan, varvid höjden av
gavelstyckena (1) och avståndet mellan
reflektorplåten (10) och överkanterna (2a) av
styrlisterna äro ungefär lika och
närmelsevis svara mot tjockleken av en av
kartrullarna, då kartan till hela den längd, för
vilken kartställaren är avsedd, är
upprullad på densamma.
Kl. 43: aas. 62777. International Time
Re-cording Company of New York, Endicott,
N. Y. (Amerikas Förenta Stater).
TIDKON-TROLLUR. (Uppfinnare: J. W. Bryce och
A. M. Robinson.) Patent i Sverige från den
4 augusti 1924.
Patentanspråk:
l:o) Spännkoppel för timmerstockar ocli
liknande enligt patentet nr 58015 med
tvenne gent emot varandra förskjutbara
delar, kännetecknat därav, att, den av dessa
delar (1 och 2), som är försedd med
spärrtänder, är i sin fria ände försedd med en
läpp eller klack (21) samt å undersidan
med en motsvarande avrundning, så att
man genom uppfällning av delen (1) ur
arbetsläge lätt kan avlägsna denna del från
den andra delen (2).
Kl. 45: aa. 62779. P. G. Holmqvist, Lilla
Harrie. KNIVBLAD FÖR
LANTBRUKSREDSKAP. Patent i Sverige från den 4
juni 1924.
FY o 1
©
Patentanspråk:
1 :o) Tidkontrollur med tidreglerade
typhjul samt digel, som är vridbar och axiellt
förskjutbar för att bringa olika ställen av
en på densamma anbragt kontrollremsa
mittför typhjulen, varvid en på framsidan
av appara tomhölj et anbragt handvev
finnes för vridning av digeln och
nedtryckning av tryckmekanismen mot densamma,
kännetecknat därav, att handveven vid
änden är försedd med ett stift (43) eller
liknande, med vilket den är valfritt införbar
genom hål (42), anordnade i en bågformig
rad i framväggen av omhöljet, till
påverkan av en innanför denna rörligt anordnad
för alla hålen gemensam, bågformig balk
(44) i och för nedteckningen av
tryck-mekanismen för utförande av en tryckning.
Kl. 45: fis. 62778. Aktiebolaget
Snabb-kopplet, Stockholm. SPÄNNKOPPEL FÖR
TIMMER OCH DYLIKT. (Tillägg till
patentet nr 58015.) (Uppfinnare: P. L.
Stenman.) Patent i Sverige från den 11
september 1922.
Patentanspråk:
1 :o) Knivblad för lantbruksredskap,
såsom hästhackor, tistelskärare och liknande,
som är utfört av jämntjockt material och
avsett att fästas vid ett skaft och som icke
bar annan utsmidning (förtunning) än att
eggen är skärpt, kännetecknat därav, att
det har ryggsidan böjd i vinkel eller helt
omböjd mot bladets huvudplan i ändamål
att förläna detsamma en viss styvhet.
Kl. 45: gs. 62780. B. A. Alftrén,
Stockholm. SPENKOPP FÖR
MJÖLKNINGSMASKINER. (Uppfinnare: S. L.
Sundberg.) Patent i Sverige från den 26 april
1926.
bar knivskiva (8) med vid omkretsen
anbragta tänder (9) med skärpta sidokanter
och omedelbart vid sidan om denna en fast
motskiva (10) med vid främre kanten
anbragta ocli framför den roterbara
knivskivan (11) utskjutande tänder med likaledes
skärpta sidokanter för samverkan med
tänderna på den roterbara skivan (8) samt ett
eller flera i förbindelse med den senare
anbragta kugghjul eller liknande äro så
anordnade på ett exempelvis bygelformigt
bärorgan (4), vilket är fästbart vid
gräs-klippningsmaskinen invid det ena av dess
på vanligt sätt på ömse sidor av maskinen
befintliga körhjul (1), att nämnda
kugghjul (6, 7) eller liknande vid bärorganens
anbringande på sin plats på
gräsklipp-ningsmaskiuen komma i drivförbindelse med
ett på det nämnda körhjulet (1) anbragt
kugghjul (3) eller liknande.
Kl. 46: C2ii5. 62782. O. Ohlsson,
Södertälje. BRÄNSLEINMATNINGSANORD-NING VID FÖRBRÄNNINGSMOTORER
Patent i Sverige från den 2 maj 1925.
Patent anspråk:
l:o) Spenkopp för mjölkningsmakiner
med i densamma infäst spenkrage och
slangformigt spengummi, kännetecknad
därav, att spenkragfästet (8) och
mjölkled-ningsslangfästet (9) äro löstagbara från
spenkoppen utan rubbning av det
slangfor-mi<?a spengummit (2) i dess infästa läge,
i ändamål att göra detta senare lätt
åtkomligt för rengöring utan att behöva
löstaga det från spenkoppen.
Kl. 45: Ca5. 62781. C, Lursson Rosén,
Malmö. HJÄLPAPPARAT TILL
GRÄS-KLIPPNINGSMASKINER. Patent i
Sverige från den 22 september 1926.
Patentanspråk:
l:o) Hjälpapparat till
gräsklippningsma-skiner för klippning av låga häckar och
liknande, kännetecknad därav, att en roter-
Patentanspråk:
l:o) Bränsleinmatningsanordning för
sådana förbränningsmotorer, där två kolvar
eller dylikt inpressa bränslet i motorns
förbränningskammare, varvid
bränsleinmatningen sker under högt tryck, bestämt
genom ett eftergivande motstånd, exempelvis
en fjäderbelastad ventil, och en av
kolvarna även tjänar till att efter sitt
bränsle-inpressningsslag ändra volymen av i
tryck-ledningen till nämnda ventil befintligt
bränsle, kännetecknad av en anordning
(13), medelst vilken längden av den
volym-förändrade kolvens (2) rörelseslag kan
ändras, så att volymförändringen kan
bringas att kompensera den under
bränslein-pressningen uppkomna expansionen av
tryckledningen (5), sammantryckningen av
bränslet etc., och trycket i ledningen
mellan inmatningsperioderna kan bringas till
ett för inmatningsanordningens rätta
fun-gering och ekonomiskt arbete hos motorn
erforderligt värde.
Kl. 46: c17. 62783. T. V. Hemmingsen,
Köpenhamn (Danmark). ANORDNING VID
FOGAR MELLAN VÄGGAR. SOM
SKILJA TVÅ GAS- ELLER VÄTSKEFORMIGA
ÄMNEN UNDER TRY.CK. Patent i Sverige
från den 13 oktober 1925. Prioritet begärd
från den 10 november 1924 (Danmark).
