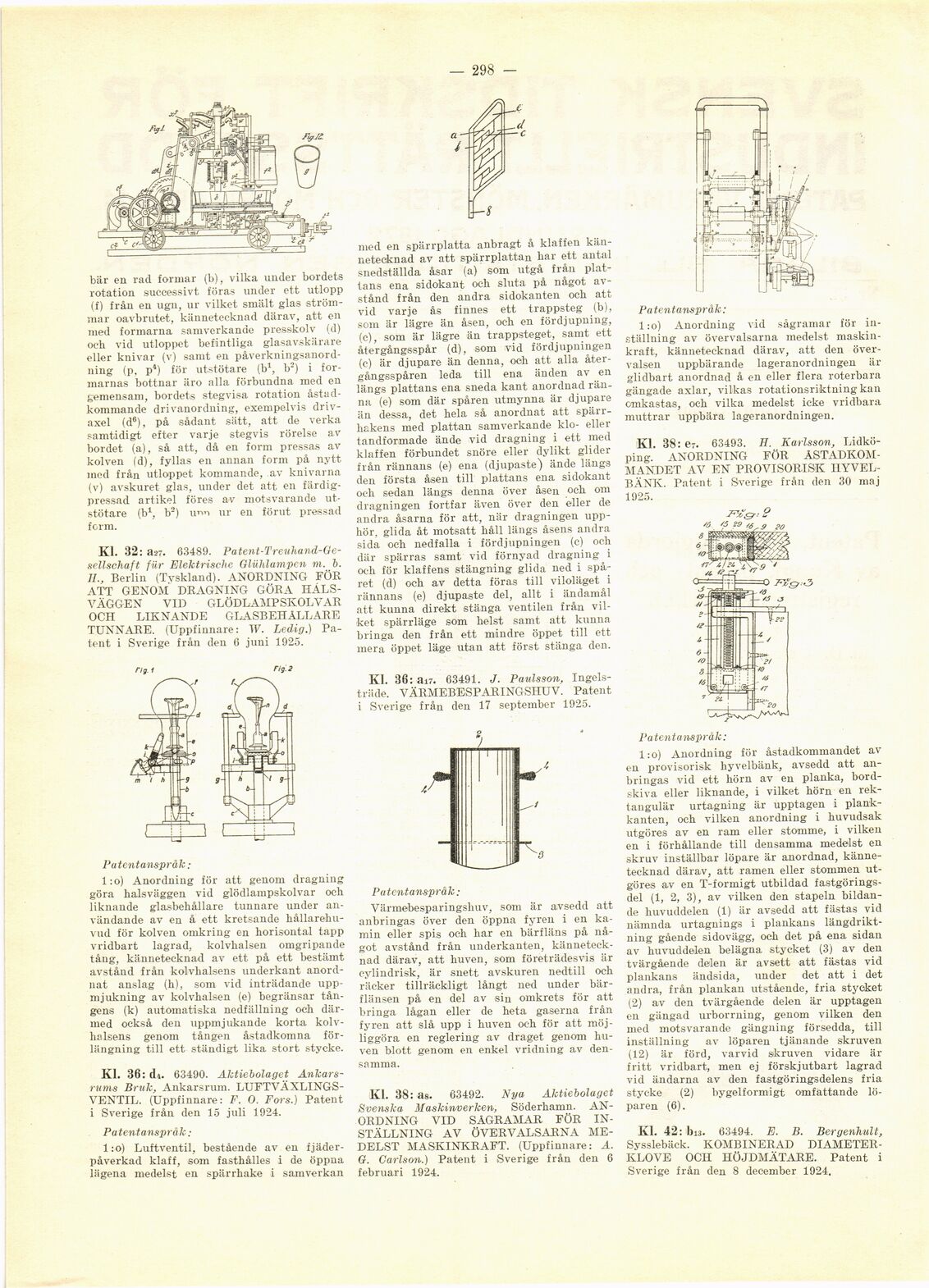

— 298 -
bär en rad formar (b), vilka under bordets
rotation successivt föras under ett utlopp
(f) från en ugn, ur vilket smält glas
strömmar oavbrutet, kännetecknad därav, att en
med formarna samverkande presskolv (d)
och vid utloppet befintliga glasavskärare
eller knivar (v) samt en
påverkningsanordning (p, p4) för utstötare (b1, b2) i
formarnas bottnar äro alla förbundna med en
gemensam, bordets stegvisa rotation
åstadkommande drivanordning, exempelvis
drivaxel (d6), på sådant sätt, att de verka
samtidigt efter varje stegvis rörelse av
bordet (a), så att, då en form pressas av
kolven (d), fyllas en annan form på nytt
med från utloppet kommande, av knivarna
(v) avskuret glas, under det att en
färdig-pressad artikel föres av motsvarande
utstötare (b1, b2) unn ur en förut pressad
form.
Kl. 32: a-27. 63489.
Patent-Treuhand-Ge-sellschaft für Elektrische Glülilampen m. b.
II., Berlin (Tyskland). ANORDNING FÖR
ATT GENOM DRAGNING GÖRA
HÄLS-VÄGGEN VID GLÖDLAMPSKOLVAR
OCH LIKNANDE GLASBEHÅLLARE
TUNNARE. (Uppfinnare: W. Ledig.)
Patent i Sverige från den 6 juni 1925.
rig. 1 rig. 2
Patentanspråk ;
1: o) Anordning för att genom dragning
göra halsväggen vid glödlampskolvar ocli
liknande glasbehållare tunnare under
användande av en å ett kretsande
hållarehu-vud för kolven omkring en horisontal tapp
vridbart lagrad, kolvhalsen omgripande
tång, kännetecknad av ett på ett bestämt
avstånd från kolvhalsens underkant
anordnat anslag (h), som vid inträdande
uppmjukning av kolvhalsen (e) begränsar
tångens (k) automatiska nedfällning och
därmed också den uppmjukande korta
kolvhalsens genom tången åstadkomna
förlängning till ett ständigt lika stort stycke.
Kl. 36: d4. 63490. Aktiebolaget
Ankarsrums Bruk, Ankarsrum.
LUFTVÄXLINGSVENTIL. (Uppfinnare: F. O. Fars.) Patent
i Sverige från den 15 juli 1924.
Patentanspråk:
l:o) Luftventil, bestående av en
fjäder-påverkad klaff, som fasthålles i de öppna
lägena medelst en spärrhake i samverkan
med en spärrplatta anbragt å klaffen
kännetecknad av att spärrplattan har ett antal
snedställda åsar (a) som utgå från
plattans ena sidokant och sluta på något
avstånd från den andra sidokanten och att
vid varje ås finnes ett trappsteg (b),
som är lägre än åsen, och en fördjupning,
(c), som är lägre än trappsteget, samt ett
återgångsspår (d), som vid fördjupningen
(c) är djupare än denna, och att alla
återgångsspåren leda till ena änden av en
längs plattans ena sneda kant anordnad
ränna (e) som där spåren utmynna är djupare
än dessa, det hela så anordnat att
spärrhakens med plattan samverkande klo- eller
tandformade ände vid dragning i ett med
klaffen förbundet snöre eller dylikt glider
från rännans (e) ena (djupaste) ände längs
den första åsen till plattans ena sidokant
och sedan längs denna över åsen och om
dragningen fortfar även över den eller de
andra åsarna för att, när dragningen
upphör, glida åt motsatt håll längs åsens andra
sida och nedfalla i fördjupningen (c) och
där spärras samt vid förnyad dragning i
och för klaffens stängning glida ned i
spåret (d) och av detta föras till viloläget i
rännans (e) djupaste del, allt i ändamål
att kunna direkt stänga ventilen från
vilket spärrläge som helst samt att kunna
bringa den från ett mindre öppet till ett
mera öppet läge utan att först stänga den.
Kl. 36: ai7. 63491. J. Paulsson,
Ingels-träde. VÄRMEBESPARINGSHUV. Patent
i Sverige från den 17 september 1925.
Pa tentanspråk ;
Värmebesparingsliuv, som är avsedd att
anbringas över den öppna fyren i en
kamin eller spis och har en bärfläns på
något avstånd från underkanten,
kännetecknad därav, att huven, som företrädesvis är
cylindrisk, är snett avskuren nedtill och
räcker tillräckligt långt ned under
bär-flänsen på en del av sin omkrets för att
bringa lågan eller de heta gaserna från
fyren att slå upp i huven och för att
möjliggöra en reglering av draget genom
huven blott genom en enkel vridning av
densamma.
Kl. 38: a8. 63492. Nya Aktiebolaget
Svenska Maskinverken, Söderhamn.
ANORDNING VID SÅGRAMAR FÖR
INSTÄLLNING AV ÖVERVALSARNA
MEDELST MASKINKRAFT. (Uppfinnare: A.
G. Carlson.) Patent i Sverige från den 6
februari 1924.
Patentanspråk:
l:o) Anordning vid sågramar för
inställning av övervalsarna medelst
maskinkraft, kännetecknad därav, att den
övervalsen uppbärande lageranordningen är
glidbart anordnad å en eller flera roterbara
gängade axlar, vilkas rotationsriktning kan
omkastas, och vilka medelst icke vridbara
muttrar uppbära lageranordningen.
Kl. 38: e7. 63493. H. Karlsson,
Lidköping. ANORDNING FÖR
ÅSTADKOMMANDET AV EN PROVISORISK
IIYVEL-BÄNK. Patent i Sverige från den 30 maj
1925.
: 2
Patentanspråk:
l:o) Anordning för åstadkommandet
även provisorisk hyvelbänk, avsedd att
anbringas vid ett hörn av en planka,
bordskiva eller liknande, i vilket hörn en
rektangulär urtagning är upptagen i
plank-kanten, och vilken anordning i huvudsak
utgöres av en ram eller stomme, i vilken
en i förhållande till densamma medelst en
skruv inställbar löpare är anordnad,
kännetecknad därav, att ramen eller stommen
utgöres av en T-formigt utbildad
fastgörings-del (1, 2, 3), av vilken den stapeln
bildande huvuddelen (1) är avsedd att fästas vid
nämnda urtagnings i plankans
längdriktning gående sidovägg, och det på ena sidan
av huvuddelen belägna stycket (3) av den
tvärgående delen är avsett att fästas vid
plankans ändsida, under det att i det
andra, från plankan utstående, fria stycket
(2) av den tvärgående delen är upptagen
en gängad urborrning, genom vilken den
med motsvarande gängning försedda, till
inställning av löparen tjänande skruven
(12) är förd, varvid skruven vidare är
fritt vridbart, men ej förskjutbart lagrad
vid ändarna av den fastgöringsdelens fria
stycke (2) bygelformigt omfattande
löparen (6).
Kl. 42: bi3. 63494. E. B. Bergenhult,
Sysslebäck. KOMBINERAD DT A METER
-KLOVE OCH HÖJDMÄTARE. Patent i
Sverige från den 8 december 1924.
