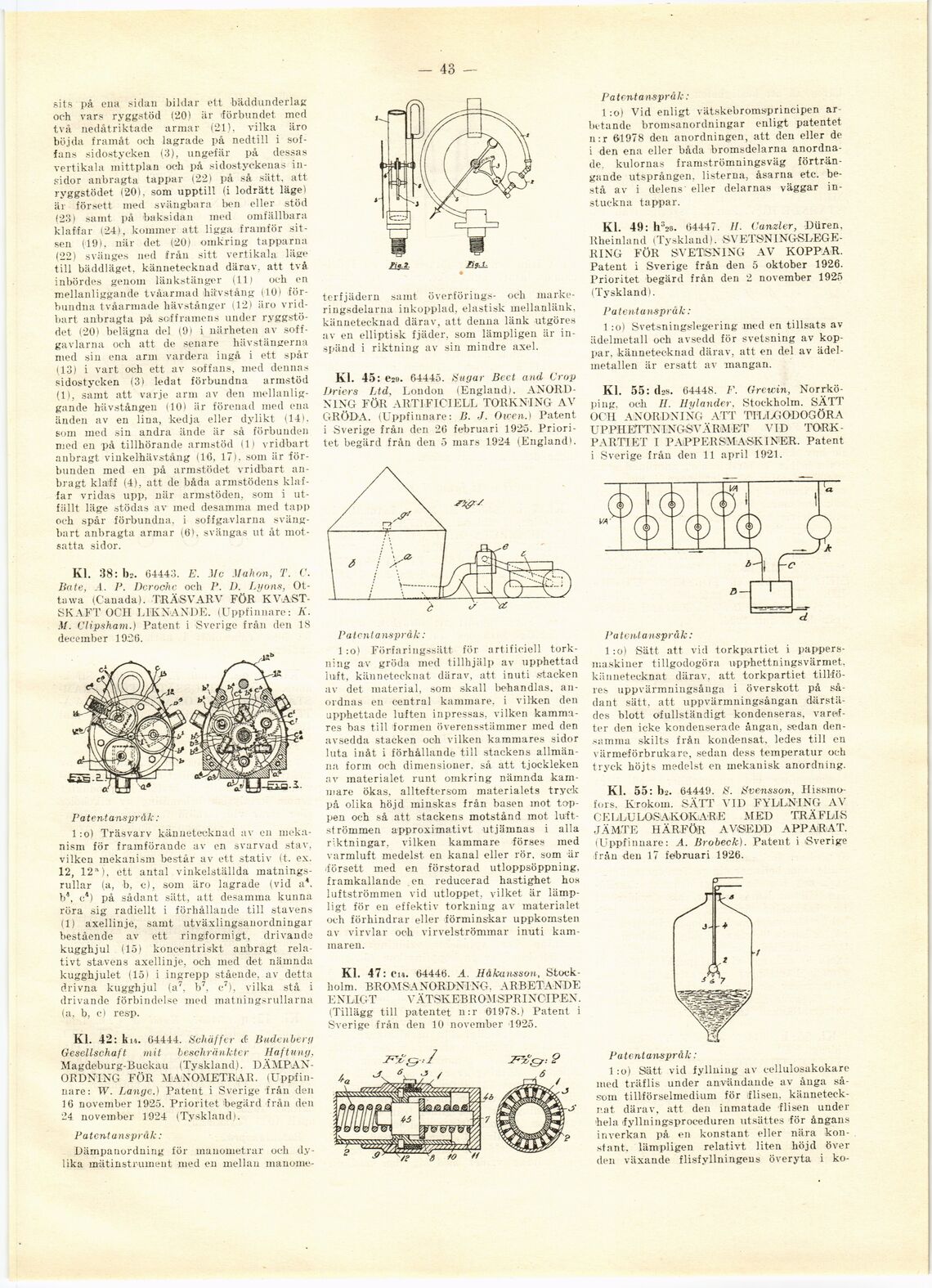

— 43 -
sits på ena sidan bildar ett bäddunderlag
och vars ryggstöd (20) är ’förbundet med
två nedåtriktade armar (21), vilka äro
böjda framåt och lagrade på nedtill i
soffans sidostycken (3), ungefär på dessas
vertikala mittplan och på sidostyckenas
insidor anbragta tappar (22) på så sätt, att
ryggstödet (20), som upptill (i lodrätt läge)
är försett med svängbara ben eller stöd
(23) samt på baksidan ined omfällbara
klaffar (24), kommer att ligga framför
sitsen (19). när det (20) omkring tapparna
(22) svänges ned från sitt vertikala läge
till bäddläget, kännetecknad därav, att två
inbördes genom länkstänger (11) och en
mellanliggande tvåarmad hävstång (10)
förbundna tvåarmade hävstänger (12) äro
vridbart anbragta på sofframens under
ryggs-tö-det (20) belägna del (9) i närheten av
soff-gavlarna och att de senare hävstängerna
med sin ena arm vardera ingå i ett spår
(13) i vart och ett av soffans, med dennas
sidostycken (3) ledat förbundna armstöd
(1), samt att varje arm av den
mellanliggande hävstången (10) är förenad med ena
änden av en lina, kedja eller dylikt (14),
som med sin andra ände är så förbunden
med en på tillhörande armstöd (1) vridbart
anbragt vinkelhävstång (16, 17), som är
förbunden med en på armstödet vridbart
anbragt klaff (4), att de båda armstödens
klaffar vridas upp, när armstöden, som i
utfällt läge stödas av med desamma med tapp
och spår förbundna, i soffgavlarna
svängbart anbragta armar (6), svängas ut åt
motsatta sidor.
Kl. 38: 1)2. 64443. E. Mc Ma hon, T. C.
Bate, A. P. Der och c och P. D. Lyons,
Ottawa (Canada). TRÄSVARV FÖR
KVASTSKAFT OCH LIKNANDE. (Uppfinnare: K.
M. Clipsham.) Patent i Sverige från den 18
december 1926.
Pa tentanspråk :
l:o) Träsvarv kännetecknad av en
mekanism för framförande av en svarvad stav,
vilken mekanism består av ett stativ (t. ex.
12, 12"), ett antal vinkelställda
matningsrullar (a, b, c), som äro lagrade (vid a4.
b4, c4) på sådant sätt, att desamma kunna
röra sig radiellt i förhållande till stavens
(1) axellinje, samt utväxlingsanordningar
bestående av ett ringformigt, drivande
kugghjul (15) koncentriskt anbragt
relativt stavens axellinje, och med det nämnda
kugghjulet (151 i ingrepp stående, av detta
drivna kugghjul (a7, b7, c7), vilka stå i
drivande förbindelse med matningsrullarna
(a, b, c) resp.
Kl. 42: ku. 64444. Schäffer d- Budenberg
Gesellschaft mit beschränkter Haftung,
Magdeburg-Buckau (Tyskland).
DÄMPAN-ORDNING FÖR MANOMETRAR.
(Uppfinnare: W. Lange.) Patent i Sverige från den
16 november 1925. Prioritet begärd från den
24 november 1924 (Tyskland).
Patent anspråk:
Dämpanordning för manometrar ocli
dylika mätinstrument ined en mellan manome-
Tiq.jL
terfjädern samt överförings- och
marke-ringsdelarna inkopplad, elastisk mellanlänk,
kännetecknad därav, att denna länk utgöres
av en elliptisk fjäder, som lämpligen är
inspänd i riktning av sin mindre axel.
Kl. 45: eao. 64445. Sugar Beet and Grop
Driers Ltd, London (England).
ANORDNING FÖR ARTIFICIELL TORKNING AV
GRÖDA. (Uppfinnare: B. J. Oicen.) Patent
i Sverige från den 26 februari 1925.
Prioritet begärd från den 5 mars 1924 (England I.
Patentanspråk:
l:o) Förfaringssätt för artificiell
torkning av gröda med tillhjälp av upphettad
luft, kännetecknat därav, att inuti stacken
av det material, som skall behandlas,
anordnas en central kammare, i vilken den
upphettade luften inpressas, vilken
kammares bas till formen överensstämmer med den
avsedda stacken och vilken kammares sidor
luta inåt i förhållande till stackens
allmänna form och dimensioner, så att tjockleken
av materialet runt omkring nämnda
kammare ökas, allteftersom materialets tryck
på olika höjd minskas från basen mot
toppen och så att stackens motstånd mot
luftströmmen approximativt utjämnas i alla
riktningar, vilken kammare förses ined
varmluft medelst en kanal eller rör, som är
■försett med en förstorad utloppsöppning,
framkallande en reducerad hastighet hos
luftströmmen vid utloppet, vilket är
lämpligt för en effektiv torkning av materialet
och förhindrar eller förminskar uppkomsten
av virvlar och virvelströmmar inuti
kammaren.
Kl. 47: en. 64446. A. Håkansson,
Stockholm. BROMSANORDNING, ARBETANDE
ENLIGT VÄTSKEBR OMSPRINGIPEN.
(Tillägg till patentet n:r 61978.) Patent i
Sverige från den 10 november 1925.
Patentanspråk:
1 :o) Vid enligt vätskebromsprincipen
arbetande bromsanordningar enligt patentet
n:r 61978 den anordningen, att den eller de
i den ena eller båda bromsdelarna
anordnade. kulornas framströmningsväg
förträngande utsprången, listerna, åsarna etc.
bestå av i delens eller delarnas väggar
instuckna tappar.
Kl. 49: hS26. 64447. H. Canzler, Düren,
Rheinland (Tyskland).
SVETSNINGSLEGERING FÖR SVETSNING AV KOPPAR.
Patent i Sverige från den 5 oktober 1926.
Prioritet begärd från den 2 november 1925
(Tyskland).
Patentanspråk :
1 :o) Svetsningslegering med en tillsats av
ädelmetall och avsedd för svetsning av
koppar, kännetecknad därav, att en del av
ädel-metallen är ersatt av mangan.
Kl. 55: tias. 64448. F. Grewin,
Norrköping, och H. Hylander, Stockholm. SÄTT
OCH ANORDNING ATT TILLGODOGÖRA
ü PPHKTTNI NO SVA RM ET VID TORK
-PARTIET I PAPPERSMASKINER. Patent
i Sverige från den 11 april 1921.
Patenlanspråk :
1 :o) Sätt att vid torkpartiet i
pappersmaskiner tillgodogöra upphettningsvärmet,
kännetecknat därav, att torkpartiet
tillföres uppvärmningsånga i överskott på
sådant sätt, att uppvärmningsångan
därstädes blott ofullständigt kondenseras,
varefter den icke kondenserade ångan, sedan
densamma skilts från kondensat, ledes till en
värmeförbrukare, sedan dess temperatur och
tryck höjts medelst en mekanisk anordning.
Kl. 55: b2. 64449. Svensson,
Hissmo-fors, Krokom. SÄTT VID FYLLNING AV
CELLULOSAKOKARE MED TRÄ FLIS
JÄMTE HÄRFÖR AVSEDD APPARAT.
(Uppfinnare: A. Brobeck). Patent i ’Sverige
från den 17 februari 1926.
Patentanspråk :
1 :o) Sätt vid fyllning av cellulosakokare
med träflis under användande av ånga
såsom tillförselmedium för flisen,
kännetecknat därav, att den inmatade flisen under
•hela ifyllningsproceduren utsättes för ångans
inverkan på en konstant eller nära
konstant, lämpligen relativt liten höjd över
den växande flisfyllningens överyta i ko-
