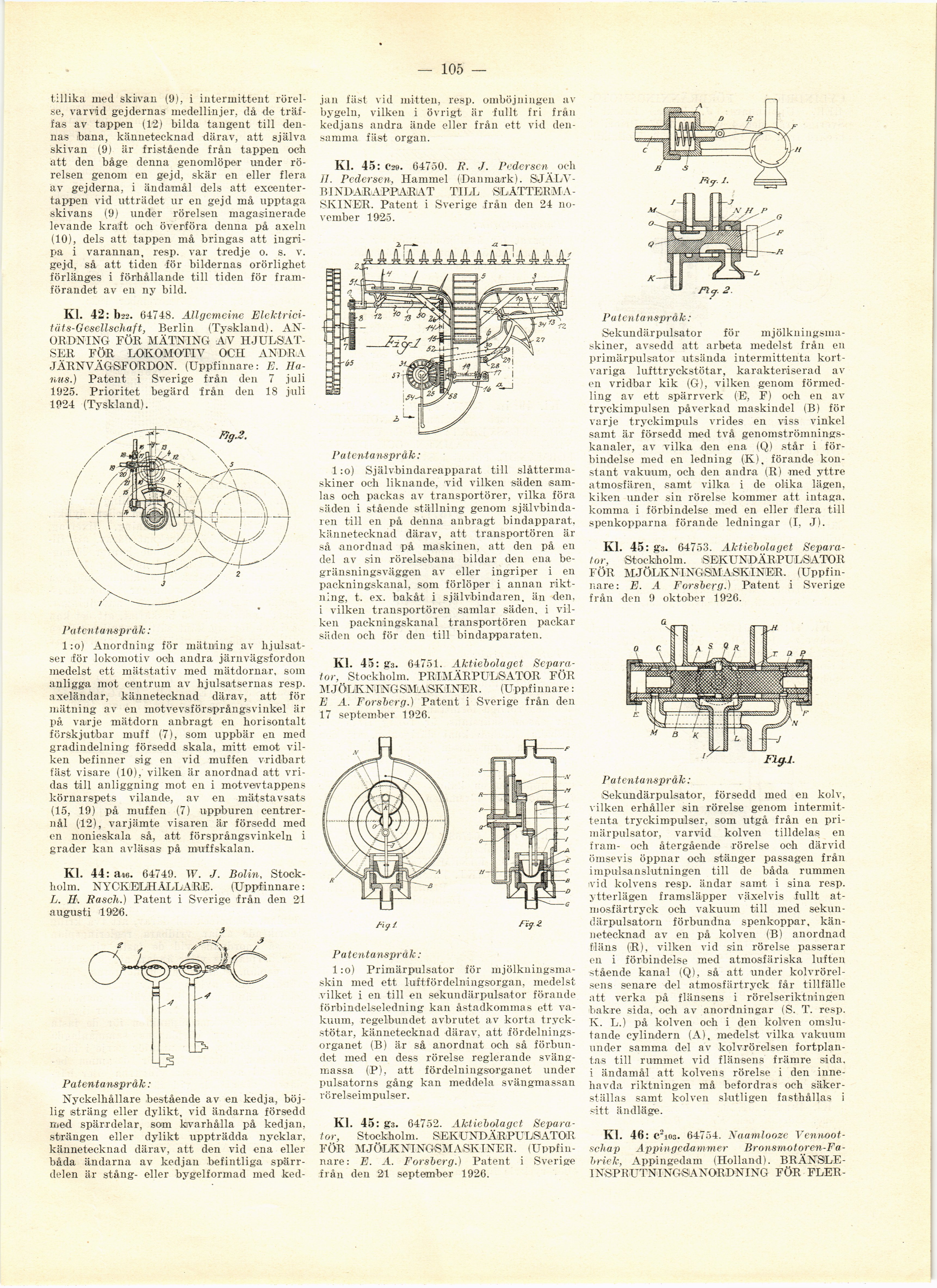

— 105 -
tillika med skiivan (9), i intermittent
rörelse, varvid gejdernas medellinjer, då de
träffas av tappen (12) bilda tangent till
dennas bana, kännetecknad därav, att själva
skivan (9) är fristående från tappen och
att den båge denna genomlöper under
rörelsen genom en gejd, skär en eller flera
av gejderna, i ändamål dels att
excenter-tappen vid utträdet ur en gejd må upptaga
skivans (9) under rörelsen magasinerade
levande kraft och överföra denna på axeln
(10), dels att tappen må bringas att
ingripa i varannan, resp. var tredje o. s. v.
gejd, så att tiden för bildernas orörlighet
förlänges i förhållande till tiden för
framförandet av en ny bild.
Kl. 42: b_>2. 64748. Allgemeine
Elektrici-täts-Gesellschaft, Berlin (Tyskland).
ANORDNING FÖR MÄTNING AV
HJULSATSER FÖR LOKOMOTIV OCH ANDRA
JÄRNVÄGSFORDON. (Uppfinnare: E.
Ramis.) Patent i Sverige från den 7 juli
1925. Prioritet begärd irån den 18 juli
1924 (Tyskland).
Patentanspråk:
Nyckelhållare bestående av en kedja,
böjlig sträng eller dylikt, vid ändarna försedd
med spärrdelar, som kvarhålla på kedjan,
strängen eller dylikt uppträdda nycklar,
kännetecknad därav, att den vid ena eller
båda ändarna av kedjan befintliga
spärrdelen är stång- eller bygelformad med ked-
jan fäst vid mitten, resp. omböjningen av
bygeln, vilken i övrigt är fullt fri från
kedjans andra ände eller från ett vid
densamma fäst organ.
Kl. 45: C29. 64750. R. J. Pedersen och
II. Pedersen, Hammel (Danmark). SJÄLV
-BIND AR APPARAT TILL
SLÅTTERMASKINER. Patent i Sverige från den 24
november 1925.
Patentanspråk:
l:o) Anordning för mätning av
hjulsatser iför lokomotiv och andra järnvägsfordon
medelst ett mätstativ med mätdornar, som
anligga mot centrum av hjulsatsernas resp.
axeländar, kännetecknad därav, att för
mätning av en motvevsförsprångsvinkel är
på varje mätdorn anbragt en horisontalt
förskjutbar muff (7), som uppbär en med
gradindelning försedd skala, mitt emot
vilken befinner sig en vid muffen vridbart
fäst visare (10), vilken är anordnad att
vridas till anliggning mot en i motvervtappens
körnarspets vilande, av en mätstavsats
(15, 19) på muffen (7) uppburen
centrer-nål (12), varjämte visaren är försedd med
en nonieskala så, att försprångsvinkeln i
grader kan avläsas på muffskalan.
Kl. 44: a46. 64749. W. J. Bolin,
Stockholm. NYCKELHÅLLARE. (Uppfinnare:
L. B. Rasch.) Patent i Sverige från den 21
augusti 1926.
/•’uf i.
FigZ
Patentanspråk:
l:o) Självbindareapparat till
slåttermaskiner och liknande, vid vilken säden
.samlas och packas av transportörer, vilka föra
säden i stående ställning genom
självbindaren till en på denna anbragt bindapparat,
kännetecknad därav, att transportören är
så anordnad på maskinen, att den på en
del av sin rörelsebana bildar den ena
begränsningsväggen av eller ingriper i en
packningskanal, som förlöper i annan
riktning, t. ex. bakåt i självbindaren, än den.
i vilken transportören samlar säden, i
vilken packningskanal transportören packar
säden och för den till bindapparaten.
Kl. 45: g3. 64751. Aktiebolaget
Separator, Stockholm. PRIMÄRPULSATOR FÖR
MJÖLKNINGSMASKINER. (Uppfinnare:
E A. Forsberg.) Patent i Sverige från den
17 september 1926.
Patentanspråk :
Sekundär pulsator för
mjölkningsmaskiner, avsedd att arbeta medelst från en
primärpulsator utsända intermittenta
kortvariga liifttryckstötar, karakteriserad av
en vridbar kik (G), vilken genom
förmedling av ett spärrverk (E, F) och en av
tryckimpulsen påverkad maskindel (B) för
varje tryckimpuls vrides en viss vinkel
samt är försedd med två
genomströmnings-kanaler, av vilka den ena (Q) står i
förbindelse med en ledning (K), förande
konstant vakuum, och den andra (R) med yttre
atmosfären, samt vilka i de olika lägen,
kiken under sin rörelse kommer att intaga,
komma i förbindelse med en eller tflera till
spenkopparna förande ledningar (I, J).
Kl. 45: g"3. 64753. Aktiebolaget
Separator, Stockholm. SEKUNDÄR PULSATOR
FÖR MJÖLKNINGSMASKINER.
(Uppfinnare: E. A Forsberg.) Patent i Sverige
från den 9 oktober 1926.
Patent anspråk:
l:o) Primärpulsator för
mjölkningsmaskin med ett luftfördelnings-organ, medelst
vilket i en till en sekundärpulsator förande
förbindelseledning kan åstadkommas ett
vakuum, regelbundet avbrutet av korta
tryckstötar, kännetecknad därav, att
fördelningsorganet (B) är så anordnat och så
förbundet med en dess rörelse reglerande
svängmassa (P), att fördelnings-organet under
pulsatorns gång kan meddela svängmassan
rörelseimpulser.
Kl. 45: g3. 64752. Aktiebolaget
Separator, Stockholm. SEKUNDÄRPULSATOR
FÖR MJÖLKNINGSMASKINER.
(Uppfinnare: E. A. Forsberg.) Patent i Sverige
från den 21 september 1926.
Patentanspråk:
Sekundärpulsator, försedd med en kolv,
vilken erhåller sin rörelse genom
intermittenta tryckimpulser, som utgå från en
primärpulsator, varvid kolven tilldelas en
fram- och återgående rörelse och därvid
ömsevis öppnar och stänger passagen från
impulsanslutningen till de båda rummen
vid kolvens resp. ändar samt i sina resp.
ytterlägen framsläpper växelvis fullt
at-mo&färtryck oeh vakuum till med
sekun-därpulsatorn förbundna spenkoppar,
kännetecknad av en på kolven (B) anordnad
fläns (R), vilken vid sin rörelse passerar
en i förbindelse med atmosfäriska luften
stående kanal (Q), så att under
kolvrörelsens senare del atmosfärtryck får tillfälle
att verka på flänsens i rörelseriktningen
bakre sida. och av anordningar (S. T. resp.
K. L.) på kolven och i den kolven
omslutande cylindern (A), medelst vilka vakuum
under samma del av kolvrörelsen
fortplantas till rummet vid flänsens främre sida.
i ändamål att kolvens rörelse i den
innehavda riktningen må befordras och
säkerställas samt kolven slutligen fasthållas i
sitt ändläge.
Kl. 46: c~i03. 64754. Naamlooze
Vennoot-schap Appingcdammer
Bronsmotoren-Fa-briek, Appingedam (Holland).
BRÄNSLE-INSPRUTNINGSANORDNING FÖR FLER-
