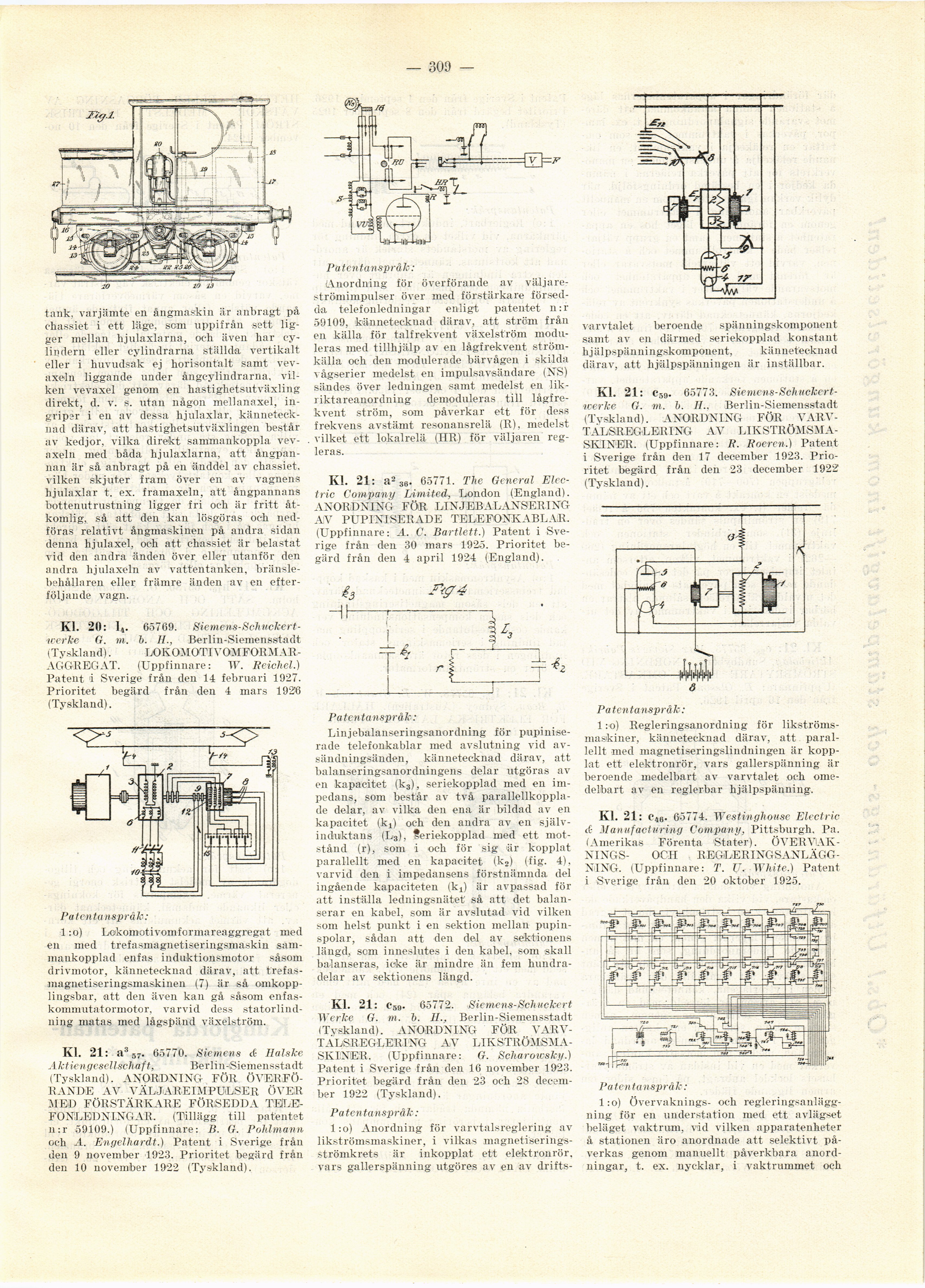

— 309 —
tank, varjämte en ångmaskin är anbragt på
chassiet i ett läge, som uppifrån sett
ligger mellan hjulaxlarna, ocli även har
cylindern eller cylindrarna ställda vertikalt
eller i huvudsak ej horisontalt samt
vevaxeln liggande under ångcylindrarna,
vilken vevaxel genom en hastighetsutväxling
direkt, d. v. s. utan någon mellanaxel,
in-grip?r i en av dessa hjulaxlar,
kännetecknad därav, att hastighetsutväxlingen består
av kedjor, vilka direkt sammankoppla
vev-axeln med båda hjulaxlarna, att
ångpannan är så anbragt på en änddel av chassiet,
vilken skjuter fram över en av vagnens
hjulaxlar t. ex. framaxeln, att ångpannans
bottenutrustning ligger fri och är fritt
åtkomlig, så att den kan lösgöras och
nedföras relativt ångmaskinen på andra sidan
denna hjulaxel, och att chassiet är belastat
vid den andra änden över eller utanför den
andra hjulaxeln av vattentanken,
bränslebehållaren eller främre änden av en
efterföljande vagn.
Kl. 20: 14. 65769.
Siemens-Schuckert-nerke G. m. b. II., Berlin-Siemensstadt
(Tyskland).
LOKOMOTIVOMFORMAR-AGGREGAT. (Uppfinnare: W. Reichel.)
Patent i Sverige från den 14 februari 1927.
Prioritet begärd från den 4 mars 192’6
(Tyskland).
Patentanspråk:
1 :o) Lckomotivomformareaggregat med
en med trefasmagnetiseringsmaskin
sammankopplad enfas induktionsmotor såsom
drivmotor, kännetecknad därav, att
trefas-magnetiseringsmaskinen (7) är så
omkopp-lingsbar, att den även kan gå såsom
enfas-kommutat ormotor, varvid dess
statorlind-ning matas med lågspänd växelström.
Kl. 21: a3 57. 65770. Siemens & Halske
Aktien gesellschaf t, BerliinSiemensstadt
(Tyskland). ANORDNING FÖR
ÖVERFÖRANDE AV VÄLJ; ARE T M PULS E R ÖVER
MED FÖRSTÄRKARE FÖRSEDDA
TELEFONLEDNINGAR. (Tillägg till patentet
n:r 59109.) (Uppfinnare: B. G. Pohlmann
och A. Engelhardt.) Patent i Sverige från
den 9 november 1923. Prioritet begärd från
den 10 november 1922 (Tyskland).
Patentanspråk:
Anordning för överförande av
väljare-strömimpulser över med förstärkare
försedda telefonledningar enligt patentet n:r
5-9109, kännetecknad därav, att ström från
en källa för talfrekvent växelström
moduleras med tillhjälp av en lågfrekvent
strömkälla och den modulerade bärvågen i skilda
vågserier medelst en impulsavsändare (NS)
sändes över ledningen samt medelst en
lik-liktareanordning demoduleras till
lågfrekvent ström, som påverkar ett för dess
frekvens avstämt resonansrelä (R), medelst
vilket ett lokalrelä (HR) för väljaren
regleras.
Kl. 21: a2 36. 65771. The General
Electric Company Limited, London (England).
ANORDNING FÖR LINJEBALANSER ING
AV PUPINISERADE TELEFONKABLAR.
(Uppfinnare: A. C. Bartlett.) Patent i
Sverige från den 30 mars 192.5. Prioritet
begärd från den 4 april 1924 (England).
Patentanspråk:
Linjebalanseringsanordning för
pupiniserade telefonkablar med avslutning vid
av-sändningsänden, kännetecknad därav, att
balanseringsanordningens delar utgöras av
en kapacitet (k3), seriekopplad med en
impedans, som bestar av två
parallellkopplade delar, av vilka den ena är bildad av en
kapacitet (kx) och den andra av en
själv-induktans (L3), ^seriekopplad med ett
motstånd (r), som i och för sig är kopplat
parallellt med en kapacitet (k2) (fig. 4),
varvid den i impedansens förstnämnda del
ingående kapaciteten (k±) är avpassad för
att inställa ledningsnätet’ så att det
balanserar en kabel, som är avslutad vid vilken
som helst punkt i en sektion mellan
pupinspolar, sådan att den del av sektionens
längd, som inneslutes i den kabel, som skall
balanseras, icke är mindre än fem
hundradelar av sektionens längd.
Kl. 21: cg9. 65772. Siemens-Schuckert
Werke G. m. b. 11., Berlin-Siemensstadt
(Tyskland). ANORDNING FÖR
VARV-TÄLSREGLERING AV
LIKSTRÖMSMASKINER. (Uppfinnare: G. Scharowsky.)
Patent i Sverige från den 16 november 1923.
Prioritet begärd från den 23 och 28
december 1922 (Tyskland).
Pa ten tanspråk:
l:o) Anordning för varvtalsreglering av
likströmsmaskiner, i vilkas
magnetiserings-strömkrets är inkopplat ett elektronrör,
vars gallerspänning utgöres av en av drifts-
varvtalet beroende spänningskomponent
samt av en därmed seriekopplad konstant
hjälpspänningskomponent, kännetecknad
därav, att hjälpspänningen är inställbar.
Kl. 21: C59. 65773.
Siemens-Schuckert-werke G. m. b. IL. Berlin-Siemensstadt
(Tyskland). ANORDNING FÖR
VARVTALSREGLERING AV
LIKSTRÖMSMASKINER. (Uppfinnare: R. Roeren.) Patent
i Sverige från den 17 december 1923.
Prioritet begärd från den 23 december 1922
(Tyskland).
6
Patentanspråk:
1 :o) Regleringsanordning för
likströms-maskiner, kännetecknad därav, att
parallellt med magnetiseringslindningen är
kopplat ett elektronrör, vars gallerspänning är
beroende medelbart av varvtalet och
omedelbart av en reglerbar hjälpspänning.
Kl. 21: c46. 65774. Westinghouse Electric
<£- Manufacturing Company, Pittsburgh. Pa.
(Amerikas Förenta Stater).
ÖVERVAKNINGS- OCH
REGLERINGSANLÄGGNING. (Uppfinnare: T. U. White.) Patent
i Sverige från den 20 oktober 1925.
Pa te n ta n språ k:
l:o) Övervaknings- och
regleringsanlägg-ning för en understation med ett avlägset
beläget vaktrum, vid vilken apparatenheter
å stationen äro anordnade att selektivt
påverkas genom manuellt påverkbara
anordningar, t. ex. nycklar, i vaktrummet och
