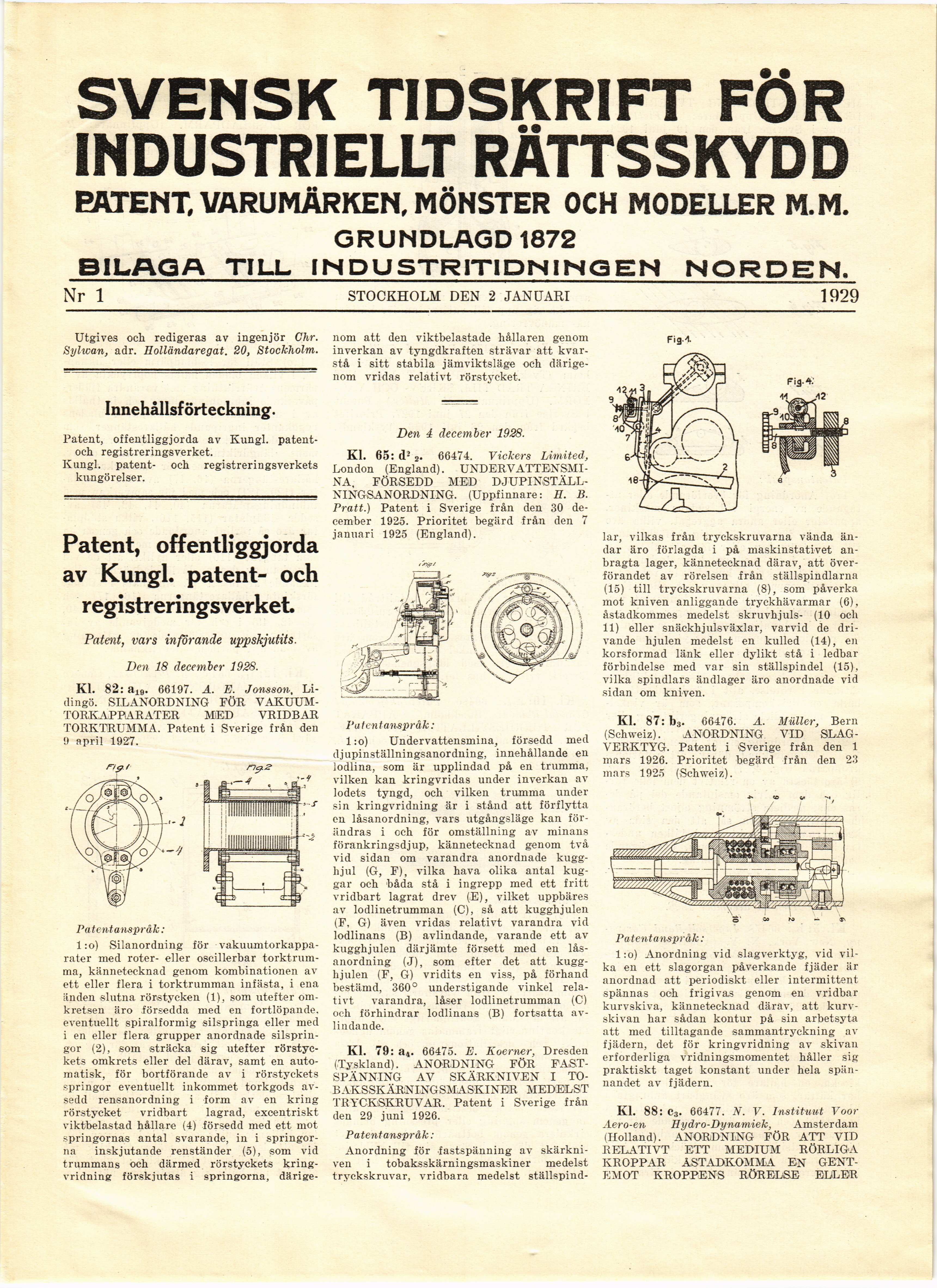

SVENSK TIDSKRIFT FÖR
INDUSTRIELLT RÄTTSSKYDD
EATENT, VARUMÄRKEN, MÖNSTER OCH MODELLER M.M.
GRUNDLAGD 1872
BILAGA TILL INDUSTRITIDNINGEN NORDEN.
Nr 1
STOCKHOLM DEN 2 JANUARI
1929
Utgives och redigeras av ingenjör Chr.
Sylwan, adr. Holländare g at. 20, Stockholm.
Innehållsförteckning.
Patent, offentliggjorda av Kungl, patent-
och registreringsverket.
Kungl, patent- och registreringsverkets
kungörelser.
Patent, offentliggjorda
av Kungl, patent- och
registreringsverket.
Patent, vars införande uppskjutits.
Den 18 december 1928.
Kl. 82: a19. 66197. A. E. Jonsson,
Lidingö. SIL A NOR D NING FÖR
VAKUUM-TORKAPPARATER MED VRIDBAR
TORKTRUMMA. Patent i Sverige från den
9 april 1927.
Patentanspråk:
l:o) Silanordning för
vakuumtorkappa-rater med roter- eller oscillerbar
torktrumma, kännetecknad genom kombinationen av
ett eller flera i torktrumman infästa, i ena
änden slutna rörstycken (1), som utefter
omkretsen äro försedda med en fortlöpande,
eventuellt spiralformig silspringa eller med
i en eller flera grupper anordnade
silsprin-gor (2), som sträcka sig utefter
rörstyckets omkrets eller del därav, samt en
automatisk, för bortförande av i rörstyckets
springor eventuellt inkommet torkgods
avsedd rensanordning i form av en kring
rörstycket vridbart lagrad, excentriskt
viktbelastad hållare (4) försedd med ett mot
springornas antal svarande, in i
springorna inskjutande renständer (5), som vid
trummans och därmed rörstyckets
kringvridning förskjutas i springorna, därige-
np t
nom att den viktbelastade hållaren genom
inverkan av tyngdkraften strävar att
kvarstå i sitt stabila jämviktsläge och
därigenom vridas relativt rörstycket.
Den 4 december 1928.
Kl. 65: d2 2. 66474. Vickers Limited,
London (England).
UNDERVATTENSMI-NA, FÖRSEDD MED
DJUPINSTÄLLNING-SANORDNING. (Uppfinnare: E. B.
Pratt.) Patent i Sverige från den 30
december 1925. Prioritet begärd från den 7
januari 1925 (England).
Patentanspråk:
1 :o) Undervattensmina, försedd med
djupinställningsanordning, innehållande en
lodlina, som är upplindad på en trumma,
vilken kan kringvridas under inverkan av
lodets tyngd, och vilken trumma under
sin kringvridning är i stånd att förflytta
en låsanordning, vars utgångsläge kan
förändras i och för omställning av minans
förankringsdjup, kännetecknad genom två
vid sidan om varandra anordnade
kugghjul (G, F), vilka hava olika antal
kuggar och båda stå i ingrepp med ett fritt
vridbart lagrat drev (E), vilket uppbäres
av lodlinetrumman (C), så att kugghjulen
(F, G) även vridas relativt varandra vid
lodlinans (B) avlindande, varande ett av
kugghjulen därjämte försett med en
låsanordning (J), som efter det att
kugghjulen (F, G) vridits en viss, på förhand
bestämd, 360° understigande vinkel
relativt varandra, låser lodlinetrumman (C)
och förhindrar lodlinans (B) fortsatta
avlindande.
Kl. 79: a4. 66475. E. Koerner, Dresden
(Tyskland). ANORDNING FÖR
FASTSPÄNNING AV SKÄRKNIVEN I
TO-B AKSSKÄRNING SMASKINER MEDELST
TRYCKSKRUVAR, Patent i Sverige från
den 29 juni 1926.
Patentanspråk:
Anordning för .fastspänning av
skärkniven i tobaksskärningsmaskiner medelst
tryckskruvar, vridbara medelst ställspind-
Figl.
lar, vilkas från tryckskruvarna vända
ändar äro förlagda i på maskinstativet
anbragta lager, kännetecknad därav, att
överförandet av rörelsen irån ställspindlarna
(15) till tryckskruvarna (8), som påverka
mot kniven anliggande tryckhävarmar (6),
åstadkommes medelst skruvhjuls- (10 och
11) eller snäckhjulsväxlar, varvid de
drivande hjulen medelst en kulled (14), en
korsformad länk eller dylikt stå i ledbar
förbindelse med var sin ställspindel (15),
vilka spindlars ändlager äro anordnade vid
sidan om kniven.
Kl. 87: b3. 66476. A. Muller, Bern
(Schweiz). ANORDNING VID
SLAGVERKTYG. Patent i Sverige från den 1
mars 1926. Prioritet begärd från den 23
mars 1925 (Schweiz).
Patentanspråk:
1 :o) Anordning vid slagverktyg, vid
vilka en ett slagorgan påverkande fjäder är
anordnad att periodiskt eller intermittent
spännas och frigivas genom en vridbar
kurvskiva, kännetecknad därav, att
kurvskivan har sådan kontur på sin arbetsyta
att med tilltagande sammantryckning av
fjädern, det för kringvridning av skivan
erforderliga vridningsmomentet håller sig
praktiskt taget konstant under hela
spännandet av fjädern.
Kl. 88: c3. 66477. N. V. Instituut Voor
Aero-en Hydro-Dynamiek, Amsterdam
(Holland). ANORDNING FÖR ATT VID
RELATIVT ETT MEDIUM RÖRLIGA
KROPPAR ÄSTADKOMMA EN
GENTEMOT KROPPENS RÖRELSE ELLER
