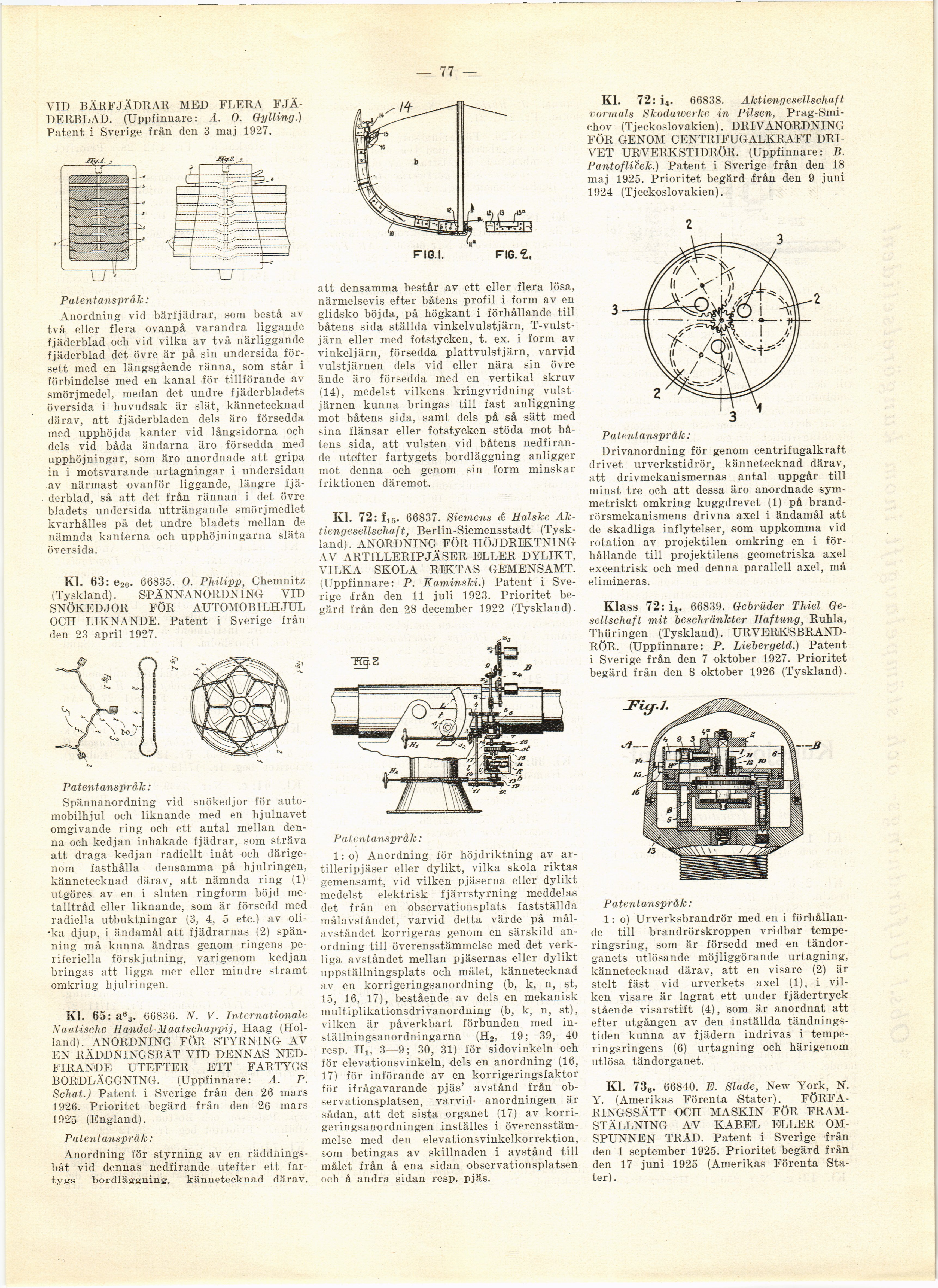

— 77 —
VID BÄRFJÄDRAR MED FLERA
FJA-DERBLAD. (Uppfinnare: A. O. Oylling.)
Patent i Sverige från den 3 maj 1927.
Patentanspråk:
Anordning vid bärfjädrar, som bestå av
två eller flera ovanpå varandra liggande
fjäderblad ocb vid vilka av två närliggande
fjäderblad det övre är på sin undersida
försett med en längsgående ränna, som står i
förbindelse med en kanal för tillförande av
smörjmedel, medan det undre fjäderbladets
översida i huvudsak är slät, kännetecknad
därav, att ifjäderbladen dels äro försedda
med upphöjda kanter vid långsidorna och
dels vid båda ändarna äro försedda med
upphöjningar, som äro anordnade att gripa
in i motsvarande urtagningar i undersidan
av närmast ovanför liggande, längre
fjäderblad, så att det från rännan i det övre
bladets undersida utträngande smörjmedlet
kvarhålles på det undre bladets mellan de
nämnda kanterna och upphöjningarna släta
översida.
Kl. 63: e20. 66835. O. Philipp, Chemnitz
(Tyskland). SPÄNNANORDN ING VID
SNÖKEDJOR FÖR AUTOMOBILHJUL
OCH LIKNANDE. Patent i Sverige från
den 23 april 1927.
Patent anspråk:
Spännanordning vid snökedjor för
auto-mobilhjul och liknande med en hjulnavet
omgivande ring och ett antal mellan
denna och kedjan inhakade fjädrar, som sträva
att draga kedjan radiellt inåt och
därigenom fasthålla densamma på hjulringen,
kännetecknad därav, att nämnda ring (1)
utgöres av en i sluten ringform böjd
metalltråd eller liknande, som är försedd med
radiella utbuktningar (3, 4, 5 etc.) av
oli-•ka djup, i ändamål att fjädrarnas (2)
spänning må kunna ändras genom ringens
pe-riferiella förskjutning, varigenom kedjan
bringas att ligga mer eller mindre stramt
omkring hjulringen.
Kl. 65: a63. 66836. N. V. Internationale
Nautische Ilandel-Maatschappij, Haag
(Holland). ANORDNING FÖR STYRNING AV
EN RÄDDNINGSBÅT VID DENNAS
NEDFIRANDE UTEFTER ETT FARTYGS
BORDLÄGGNING. (Uppfinnare: A. P.
Schat.) Patent i Sverige från den 26 mars
1926. Prioritet begärd från den 26 mars
1925 (England).
Patent anspråk:
Anordning för styrning av en
räddningsbåt vid dennas nedfirande utefter ett
fartygs bordläggning, kännetecknad därav,
FIG.I.
FIG.
TT
Patent anspråk:
1: o) Anordning för höjdriktning av
artilleripjäser eller dylikt, vilka skola riktas
gemensamt, vid vilken pjäserna eller dylikt
medelst elektrisk fjärrstyrning meddelas
det från en observationsplats fastställda
målavståndet, varvid detta värde på
målavståndet korrigeras genom en särskild
anordning till överensstämmelse med det
verkliga avståndet mellan pjäsernas eller dylikt
uppställningsplats och målet, kännetecknad
av en korrigeringsanordning (b, k, n, st,
15, 16, 17), bestående av dels en mekanisk
multiplikationsdrivanordning (b, k, n, st),
vilken är påverkbart förbunden med
inställningsanordningarna (H2, 19; 39, 40
resp. H±, 3—9; 30, 31) för sidovinkeln och
för elevationsvinkeln, dels en anordning (16,
17) för införande av en korrigeringsfaktor
för ifrågavarande pjäs’ avstånd från
observationsplatsen, varvid- anordningen är
sådan, att det sista organet (17) av
korrigeringsanordningen inställes i
överensstämmelse med den elevationsvinkelkorrektion,
som betingas av skillnaden i avstånd till
målet från å ena sidan observationsplatsen
oeh å andra sidan resp. pjäs.
Kl. 72: i4. 66838. Aktiengcsellschaft
normals Skodawerke in Pilsen,
Prag-Smi-chov (Tjeckoslovakien). DRIVANORDNING
FÖR GENOM CENTRIFUGALKRAFT
DRIVET UR VERK STIDRÖR. (Uppfinnare: B.
PantofUcek.) Patent i Sverige från den 18
maj 1925. Prioritet begärd ifrån den 9 juni
1924 (Tjeckoslovakien).
att densamma består av ett eller flera lösa,
närmelsevis efter båtens profil i form av en
glidsko böjda, på högkant i förhållande till
båtens sida ställda vinkelvulstjärn,
T-vulst-järn eller med fotstycken, t. ex. i form av
vinkeljärn, försedda plattvulstjärn, varvid
vulstjärnen dels vid eller nära sin övre
ände äro försedda med en vertikal skruv
(14), medelst vilkens kringvridning
vulstjärnen kunna bringas till fast anliggning
mot båtens sida, samt dels på så sätt med
sina flänsar eller fotstycken stöda mot
båtens sida, att vulsten vid båtens
nedfirande utefter fartygets bordläggning anligger
mot denna och genom sin form minskar
friktionen däremot.
Kl. 72: f15. 66837. Siemens & Halske
Ak-tiengesellschaft, Berlin-Siemensstadt
(Tyskland). ANORDNING FÖR HÖJDRIKTNING
AV ARTILLERIPJÄSER ELLER DYLIKT,
VILKA SKOLA RIKTAS GEMENSAMT.
(Uppfinnare: P. Kaminski.) Patent i
Sverige från den 11 juli 1923. Prioritet
begärd från den 28 december 1922 (Tyskland).
Patentanspråk:
Drivanordning för genom centrifugalkraft
drivet urverkstidrör, kännetecknad därav,
att drivmekanismernas antal uppgår till
minst tre och att dessa äro anordnade
symmetriskt omkring kuggdrevet (1) på
brand-rörsmekanismens drivna axel i ändamål att
de skadliga inflytelser, som uppkomma vid
rotation av projektilen omkring en i
förhållande till projektilens geometriska axel
excentrisk oc-h med denna parallell axel, må
elimineras.
Klass 72: i4. 66839. Gebrüder Thiel
Gesellschaft mit beschränkter Haftnng, Ruhla,
Thüringen (Tyskland).
URVERKSBRAND-RÖR. (Uppfinnare: P. Liebergeld.) Patent
i Sverige från den 7 oktober 1927. Prioritet
begärd från den 8 oktober 1926 (Tyskland).
JFicjJ.
rf—
—JB
Patentanspråk:
1: o) Urverksbrandi’ör med en i
förhållande till brandrörskroppen vridbar
tempe-ringsring, som är försedd med en
tändor-ganets utlösande möjliggörande urtagning,
kännetecknad därav, att en visare (2) är
stelt fäst vid urverkets axel (1), i
vilken visare är lagrat ett under fjädertryck
stående visarsti-ft (4), som är anordnat att
efter utgången av den inställda
tändnings-tiden kunna av fjädern indrivas i
tempe-ringsringens (6) urtagning och härigenom
utlösa tändorganet.
Kl. 736. 66840. E. Siade, New York, N.
Y. (Amerikas Förenta .Stater).
FÖRFARINGSSÄTT OCH MASKIN FÖR
FRAMSTÄLLNING AV KABEL ELLER
OM-SPUNNEN TRÅD. Patent i Sverige från
den 1 september 1925. Prioritet begärd från
den 17 juni 1925 (Amerikas Förenta
Stater).
