- 123 —
darna utan att beröra dessa, varjämte vid
varje korsningsställe mellan ledarna äro på
i och för sig känt sätt anordnade
kopplingsorgan (V, K Is).
Kl. 21: c46. 67061. Westinghouse Electric
& Manufacturing Company, East
Pittsburgh, Penn. (Amerikas Förenta Stater).
ELEKTRISK ÖVERVAKNINGS- OCH
REGLERINGSANLÄGGNING. (Uppfinnare:
T. U. White.) Patent i Sverige från den
28 oktober 1925. Prioritet begärd från den
15 november 1924 (Amerikas Förenta
Stater).
kan av det andra av de två linjereläerna å
stationen (511) och i kontrollrummet (316)
i serie, det första kedjereläet (111) i
motsvarande reläpar (t. ex. 111 och 110) i
kontrollrummet slår till, samt att, efter
frånslagning av det andra av de två
linjereläerna (511 och 316) å stationen och i
kontrollrummet, sedan de magnetiserats i
serie över ledningen, de andra kedjereläerna
(601 och 110) i varje reläpar samtidigt slå
till.
Kl. 21: c46. 67062. Westinghouse
Electric and Manufacturing Conipany, East
23 24 2SJ

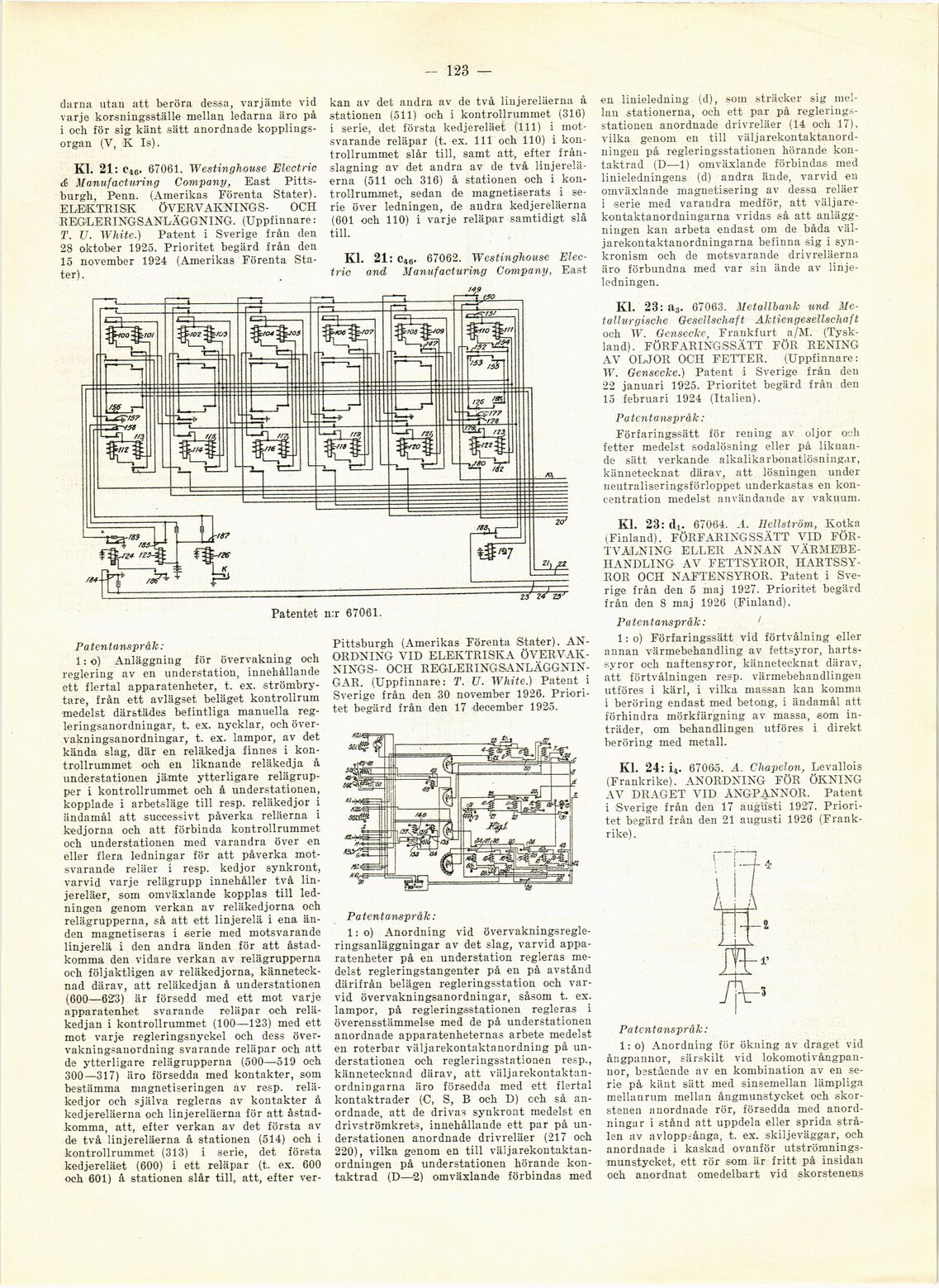

Patentet n:r 67061.
Patentanspråk:
1: o) Anläggning för övervakning och
reglering av en understation, innehållande
ett flertal apparatenheter, t. ex.
strömbrytare, från ett avlägset beläget kontrollrum
medelst därstädes befintliga manuella
regleringsanordningar, t. ex. nycklar, och
övervakningsanordningar, t. ex. lampor, av det
kända slag, där en reläkedja finnes i
kontrollrummet och en liknande reläkedja å
understationen jämte ytterligare
relägrupper i kontrollrummet och å understationen,
kopplade i arbetsläge till resp. reläkedjor i
ändamål att successivt påverka reläerna i
kedjorna och att förbinda kontrollrummet
och understationen med varandra över en
eller flera ledningar för att påverka
motsvarande reläer i resp. kedjor synkront,
varvid varje relägrupp innehåller två
lin-jereläer, som omväxlande kopplas till
ledningen genom verkan av reläkedjorna och
relägrupperna, så att ett linjerelä i ena
änden magnetiseras i serie med motsvarande
linjerelä i den andra änden för att
åstadkomma den vidare verkan av relägrupperna
och följaktligen av reläkedjorna,
kännetecknad därav, att reläkedjan å understationen
(600—623) är försedd med ett mot varje
apparatenhet svarande reläpar och
reläkedjan i kontrollrummet (100—123) med ett
mot varje regleringsnyckel och dess
övervakningsanordning svarande reläpar och att
de ytterligare relägrupperna (500—519 och
300—317) äro försedda med kontakter, som
bestämma magnetiseringen av resp.
reläkedjor och själva regleras av kontakter å
kedjereläerna och linjereläerna för att
åstadkomma, att, efter verkan av det första av
de två linjereläerna å stationen (514) och i
kontrollrummet (313) i serie, det första
kedjereläet (600) i ett reläpar (t. ex. 600
och 601) å stationen slår till, att, efter ver-
Pittsburgh (Amerikas Förenta Stater).
ANORDNING VID ELEKTRISKA
ÖVERVAKNINGS- OCH
REGLERINGSANLÄGGNINGAR. (Uppfinnare: T. U. White.) Patent i
Sverige från den 30 november 1926.
Prioritet begärd från den 17 december 1925.
Patentanspråk:
1: o) Anordning vid
övervakningsregle-ringsanläggningar av det slag, varvid
apparatenheter på en understation regleras
medelst regleringstangenter på en på avstånd
därifrån belägen regleringsstation och
varvid övervakningsanordningar, såsom t. ex.
lampor, på regleringsstationen regleras i
överensstämmelse med de på understationen
anordnade apparatenheternas arbete medelst
en roterbar väljarekontaktanordning på
un-derstationea och regleringsstationen resp.,
kännetecknad därav, att
väljarekontaktan-ordningarna äro försedda med ett flertal
kontaktrader (C, S, B och D) cch så
anordnade, att de drivas synkront medelst en
drivströmkrets, innehållande ett par på
understationen anordnade drivreläer (217 och
220), vilka genom en till
väljarekontaktan-ordningen på understationen hörande
kontaktrad (D—2) omväxlande förbindas med
en linieledning (d), som sträcker sig
mellan stationerna, och ett par på
reglerings-stationen anordnade drivreläer (14 och 17),
vilka genom en till
väljarekontaktanord-ningen på regleringsstationen hörande
kontaktrad (D—1) omväxlande förbindas med
linieledningens (d) andra ände, varvid en
omväxlande magnetisering av dessa reläer
i serie med varandra medför, att
väljare-kontaktanordningarna vridas så att
anläggningen kan arbeta endast om de båda
väl-jarekontaktanordningarna befinna sig i
syn-kronism och de motsvarande drivreläerna
äro förbundna med var sin ände av
linjeledningen.
Kl. 23: a3. 67063. Metallbank und
Metallurgische Gesellschaft Aktiengesellsehaft
och W. Gensecke, Frankfurt a/M.
(Tyskland). FÖRFARINGSSÄTT FÖR RENING
AV OLJOR OCH FETTER. (Uppfinnare:
W. Gensecke.) Patent i Sverige från den
22 januari 1925. Prioritet begärd från den
15 februari 1924 (Italien).
Patent a nsp rå k :
Förfaringssätt för rening av oljor och
fetter medelst sodalösning eller på
liknande sätt verkande alkalikarbonatlösningar,
kännetecknat därav, att lösningen under
neutraliseringsförloppet underkastas en
koncentration medelst användande av vakuum.
Kl. 23: di. 67064. A. Hellström, Kotka
(Finland). FÖRFARINGSSÄTT VID
FÖR-T VÅLN ING ELLER ANNAN
VÄRMEBEHANDLING AV FETTSYROR,
HARTSSYROR OCH NAFTENSYROR. Patent i
Sverige från den 5 maj 1927. Prioritet begärd
från den 8 maj 1926 (Finland).
Patentanspråk: 1
1: o) Förfaringssätt vid förtvålning eller
annan värmebehandling av fettsyror,
hartssyror och naftensyror, kännetecknat därav,
att förtvålningen resp. värmebehandlingen
utföres i kärl, i vilka massan kan komma
i beröring endast med betong, i ändamål att
förhindra mörkfärgning av massa, som
inträder, om behandlingen utföres i direkt
beröring med metall.
Kl. 24: i4. 67065. A. Chapelon, Levallois
(Frankrike). ANORDNING FÖR ÖKNING
AV DRAGET VID ÅNGPANNOR. Patent
i Sverige från den 17 augusti 1927.
Prioritet begärd från den 21 augusti 1926
(Frankrike).
Patentanspråk:
1: o) Anordning för ökning av draget vid
ångpannor, särskilt vid
lokomotivångpannor, bestående av en kombination av en
serie på känt sätt med sinsemellan lämpliga
mellanrum mellan ångmunstycket och
skorstenen anordnade rör, försedda med
anordningar i stånd att uppdela eller sprida
strålen av avlopp;ånga, t. ex. skiljeväggar, och
anordnade i kaskad ovanför
utströmnings-•munstycket, ett rör som är fritt på insidan
och anordnat omedelbart vid skorstenens
