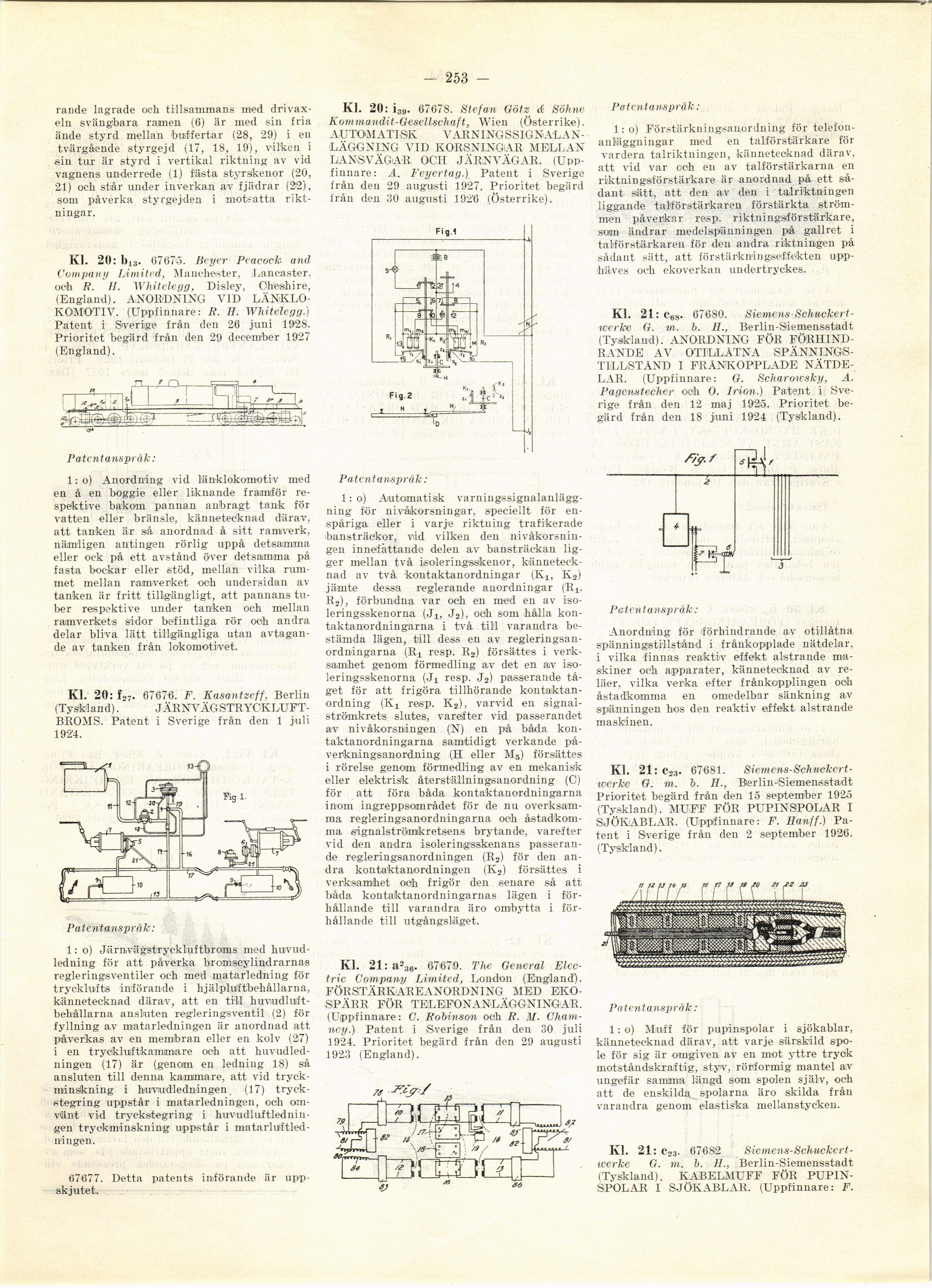

- 253 -
rande lagrade och tillsammans med
drivaxeln svängbara ramen (6) är med sin fria
ände styrd mellan buffertar (28, 29) i en
tvärgående styrgejd (17, 18, 19), vilken i
sin tur är styrd i vertikal riktning av vid
vagnens underrede (1) fästa styrsikenor (20,
21) ocli står under inverkan av fjädrar (22),
som påverka styrgejden i motsatta
riktningar.
Kl. 20: b13. 67675. Beyer Peaeock and
Company Limited, Manchester, Lancaster,
och R. II. Whitelegg, Disley, Oheshire,
(England). ANORDNING VID
LÄNKLOKOMOTIV. (Uppfinnare: R. II. Whitelegg.)
Patent i Sverige från den 26 juni 1928.
Prioritet begärd från den 29 december 1927
(England).
Patentanspråk:
1: o) Anordning vid länklokomotiv med
en å en boggie eller liknande framför
respektive bakom pannan anbragt tank för
vatten eller bränsle, kännetecknad därav,
att tanken är så anordnad å sitt ramverk,
nämligen antingen rörlig uppå detsamma
eller ock på ett avstånd över detsamma på
fasta bockar eller stöd, mellan vilka
rummet mellan ramverket och undersidan av
tanken är fritt tillgängligt, att pannans
tuber respektive under tanken och mellan
ramverkets sidor befintliga rör och andra
delar bliva lätt tillgängliga utan
avtagande av tanken från lokomotivet.
Kl. 20: f,7. 67676. F. Kasantzeff, Berlin
(Tyskland). JÄB NVÄGSTR
YCKLUFT-BROMS. Patent i Sverige från den 1 juli
192’4.
Patentanspråk:
1: o) Järnvägstryekluftbroms med
huvudledning för att påverka bromscylindrarnas
regleringsventiler och med matarledning för
trycklufts införande i hjälpluftbehållarna,
kännetecknad därav, att en till
huviudluift-behållarna ansluten regleringsventil (2) för
fyllning av matarledningen är anordnad att
påverkas av en membran eller en kolv (27)
i en tryckluiftkammare och att
huvudledningen (17) är (genom en ledning 18) så
ansluten till denna kammare, att vid tryck
-minslkning i huvudledningen (17)
tryckstegring uppstår i matarledningen, ocli
omvänt vid tryckstegring i
huvudluftlednin-gen tryckminskning uppstår i
matarluftled-ningen.
67677. Detta patents införande är
uppskjutet.
Kl. 20: i30. 67678. Stefan Götz & Söhne
Kommandit-Gesellschaft, Wien (Österrike).
AUTOMATISK VAR NING S SIGNAL A
NEDLÄGGNING VID KORSNINGAR MELLAN
LANS VÄGAR OCH JÄRNVÄGAR.
(Uppfinnare: A. Feyertag.) Patent i Sverige
från den 29 augusti 1927. Prioritet begärd
från den 30 augusti 1926 (Österrike).
Patent anspråk:
1: o) Automatisk
varningssignalanlägg-ning för nivåkorsningar, speciellt för
en-spåriga eller i varje riktning trafikerade
bansträckor, vid vilken den
nivåkorsnin-gen innefattande delen av bansträckan
ligger mellan två isoleringsskenor,
kännetecknad av två kontaktanordningar (Kl, K2)
jämte dessa reglerande anordningar (R±,
R2), förbundna var och en med en av
isoleringsskenorna (Jl5 J2), och som hålla
kontaktanordningarna i två till varandra
bestämda lägen, till dess en av
regleringsanordningarna (Rx resp. R2) försättes i
verksamhet genom förmedling av det en av
isoleringsskenorna (Jj. resp. J2) passerande
tåget för att frigöra tillhörande
kontaktanordning (K± resp. K2), varvid en
signal-strömkrets slutes, varefter vid passerandet
av nivåkorsningen (N) en på båda
kontaktanordningarna samtidigt verkande
påverkningsanordning (H eller M5) försättes
i rörelse genom förmedling av en mekanisk
eller elektrisk återställningsanordning (C)
för att föra båda kontaktanordningarna
inom ingreppsområdet för de nu
overksamma regleringsanordningarna och
åstadkomma signalströmikretsens brytande, varefter
vid den andra isolerinigsskenans
passerande regleringsanordningen (R2) för den
andra kontaktanordningen (K2) försättes i
verksamhet och frigör den senare så att
båda kontaiktanordningarnas lägen i
förhållande till varandra äro ombytta i
förhållande till utgångsläget.
Kl. 21: a236. 67 6 79. The General
Electric Company Limited, London (England).
FÖRSTÄRKAREANORDNING MED
EKOSPÄRR FÖR TELEFON ANLÄGGNINGAR.
(Uppfinnare: C. Robinson och R. M.
Cham-ncy.) Patent i Sverige från den 30 juli
1924. Prioritet begärd från den 29 augusti
1923 (England).
Patentanspråk :
1: o) Förstärkningsanordniiig för
telefon-anläggningar med en talförstärkare för
vardera talriktningen, kännetecknad därav,
att vid var cch en av talförstärkarna en
riktningsförstärkare är anordnad på ett
sådant sätt, att den av den i talriktningen
liggande talförstärkaren förstärkta
strömmen påverkar resp. riktningsiförstärkare,
som ändrar medelspänningen på gallret i
talförstärkaren för den andra riktningen på
sådant sätt, att förstärkningseftøkten
upphäves och ekoverkan undertryckes.
Kl. 21: c68. 67680.
Siemens-Schuckert-icerke G. m. b. 11., Berlin-Siemensstadt
(Tyskland). ANORDNING FÖR
FÖRHINDRANDE AV OTILLÅTNA
SPÄNNINGSTILLSTÅND I FRÅNKOPPLADE
NÄTDELAR. (Uppfinnare: G. Scharowsky, A.
Pagenstecher och O. Irion.) Patent i
Sverige från den 12 maj 1925. Prioritet
begärd från den 18 juni 1924 (Tyskland).
Patén t anspråk:
Anordning för förhindrande av otillåtna
spänningstillstånd i frånkopplade nätdelar,
i vilka finnas reaktiv effekt alstrande
maskiner och apparater, kännetecknad av
reläer, vilka verka efter frånkopplingen och
åstadkomma en omedelbar sänkning av
spänningen hos den reaktiv effekt alstrande
maskinen.
Kl. 21: C23. 67 681.
Siemens-Schuckert-toerke G. m. b. H., Berlin-Siemensstadt
Prioritet begärd från den 15 september 1925
(Tyskland). MUFF FÖR PUPINSPOLAR I
SJÖKABLAR. (Uppfinnare: F. Hanff.)
Patent i Sverige från den 2 september 1926.
(Tyskland).
n 12 tJ 14 IS 1S 17 IS 1» JO 21 £ 2 2$
v
Patentanspråk:
1: o) Muff för pupinspolar i sjökablar,
kännetecknad därav, att varje särskild
spole för sig är omgiven av en mot yttre tryck
motståndskraftig, styv, rörformig mantel av
ungefär samma längd som spolen själv, och
att de enskilda^ spolarna äro skilda från
varandra genom elastiska mellanstycken.
Kl. 21: c23. 67682
Siemens-Schuckert-icerke G. m. b. IL, Berlin-Siemensstadt
(Tyskland). KABELMUFF FÖR
PUPINSPOLAR I SJÖKABLAR. (Uppfinnare: F.
