200 ,
INDUSTRITIDNINGEN NORDEN
Systemet ledningar i rör
är så till vida principiellt
oriktigt, att det oftast är
omöjligt att undgå
kondensvatten i rören, vilket
angriper och förstör ledningarnas
isolation. Bergmansrör äro
ursprungligen avsedda att
förläggas under puts, men
användas på grund av sin
prisbillighet i stor
utsträckning i fri förläggning, där
de hastigt angripas av fukt.
Rören äro dessutom föga
motståndskraftiga mot
mekanisk åverkan.
Bortsett från brandfara
och livsfara kan man säga
att de vanliga
installationerna på grund av sina brister,
som medföra ständiga
reparationer, i längden ställa sig
synnerligen dyrbara, även om den ursprungliga
anläggningskostnaden kan synas billig.
System S. S.
Ledningarna i detta system bestå, såsom
ovan nämnts, av blykabel. Ledarna äro isolerade av
vulkaniserat gummi, ;men då detta gummi förstöres av
fuktighet och även så småningom av luftens och ljusets
inverkan förses ledningen med en fullständigt lufttät
blymantel. Denna blymantel är i och för sig ett
myc-ket gott skydd mot kemisk åverkan, dock ej mot all,
men blyet kan i likhet med andra metaller förstöras
på grund av galvanisk inverkan på så sätt, att det
tillsammans med luftens fuktighet och en metall
(exempelvis en skruv för kabeluppläggning) bildar ett
galvaniskt element där den uppkommande strömmen, som
visserligen är av »mikroskopisk» ,storlek, hastigt nog
fräter blyet, varefter ledarnas isolering så småningom
förstöres. Är isoleringen i kopplingsdosorna mindre god
och en överledning därigenom erhålles till blymanteln
och vidare »till jord», så kan blymanteln likaledes
förstöras på elektrisk väg. Dessa förstörelseonsaker har
man borteliminerat genom att förse manteln med ett
lager seg compound, som väl häftar vid blyet, varpå
lagts ett lager impregnerat papper.
Emellertid äro ledningar, avsedda för lokaler av
den art här är fråga om, oftast utsatta för risken av
mekanisk åverkan, och som enbart blymanteln i detta
fall ej är tillräcklig, armeras kabeln med två st.
för-blyade järnband, som eompounderas. Häröver förses
ledningen med en bomullsomflätning, som impregneras
med asfalt eller mönja.
Kopplingsdosorna, vid vilkas konstruktion
givetvis hänsynen till prisbillighet starkt beaktats, äro
utformade efter följande riktlinjer:
a) Dosan måste vara absolut lufttät samt
b) lätt att montera. Vidare skola
c) dosa, strömbrytare och armatur kunna
monteras till en enhet på enkelt sätt och utan användning av
extra ledningar.
d) Dosan skall dessutom lätt kunna besiktigas
samt vidare vara
e) mekanisk hållbar och motståndskraftig mot
kemisk inverkan.
Vid de vanligen förekommande förläggningssätten
utgör skarvningsmétoden en av dessa systems allvarli-
gaste bristfälligheter. Skarvningen utföres så, att
ledarna blottas från isoleringen och vridas samman,
varefter de lödas; därefter lindas gummi- eller
isoler-band kring skarven. Svagheterna ligga här i att dels
lödningen sker mer eller mindre noggrant, dels
isoleringen i skarven givetvis aldrig blir så god, som i den
fabriksmässigt och under kontroll tillverkade ledningen.
Kontrolleringen av skarvens utförande erbjuder en hel
del besvärligheter, varför vid en besiktning största
delen av skarvarna tages på god tro. Vid
rörinstallationer skola alla skarvar förläggas i dosor, men då dessa
dosor i regel äro ytterst trånga, bli skarvarna i
allmänhet utsatta för en mycket omild behandling, vilket
givetvis medför stora risker.
Uti S. S.-systemet utföres skarvarna i lufttäta dosor
av helpressad, dubbelt förblyad 2 mm tjock järnplåt.
Hopkopplingen sker med tillhjälp av 2, 3 eller 4
kraftiga kontaktklämmor, beroende på antalet anslutna
ledningar. Dessa klämmor äro ingjutna i bakelit, vilket
isoleringsämne visat sig vara av yppersta beskaffenhet.
Tätningen vid kabelns införande i dosan,
varigenom den yttre fuktiga luften sålunda skall utestängas,
sker med en gummipackning, som i båda ändar försetts
med en blyfläns. Denna packning tillpressas för hand
genom en förskruvning, varvid gummit åstadkommer
den hermetiska tillslutningen och blyet förbinder kabelns
blymantel med dosan och därmed även med de andra
kablarnas blymantlar, som äro införda i dosan. Dessa
blyflänsar fylla även ett annat ändamål. Genom dem
skyddas nämligen gummimellanlägget från luftens
inverkan varigenom gummit bibehåller sin mjuka
konsistens och alltså en god hermetisk isolering är
betryggad.
Vid anslutning av kabeln till kopplingsdosan har
montören att på vanligt sätt trappstegsformigt avskala
blymantel och isolering, därefter trädes packningen på
den avskalade blymanteln och ledningen införes i dosan,
varefter packningsmuttern åtdrages och ledarna anslutas
till resp. klämmor. Genom att ledaren såväl som ena
klämman äro färgmärkta, är risken för felkoppling
utesluten och allt arbete med att »ringa ut» trådarna
obehövligt. Någon lödning av skarvarna förekommer ej,
vilket bl. a. ur brandsynpunkt är en ej oviktig detalj.
Kopplingsdosan är låg och har rikligt tilltagen diameter,
varigenom arbetet i den sker bekvämt och med minsta
tidsutdräkt. Isolationen mellan dosan och doslocket resp.
strömbrytare eller lamphållare sker genom en
paraffi-nerad gtummiring, som medelst åtdragning av 4 st.
skruvar pressas mot flänsarna. Denna gummiring har
inlägg av små blyplattor, som inlagts för att åstadkomma
kontakt mellan de särskilda delarna.
Strömbrytare och armatur äro var för sig
monterade i plåthöljen liknande dosans. Strömbrytaren består av
en vanlig Pello tryckströmbrytare och manövreringen
sker medelst hävarm, som införts i strömbrytarehöljet
medelst en i kamlager upplagd axel. Axelns packning
är utförd enligt labyrint-principen och uthärdar ett
betydande tryck. Den yttre hävarmen, som manövreras
medelst snöre, kan ställas i 4 vinkelräta lägen,
varigenom snöret kan ledas till önskad plats. Strömbrytaren
är försedd med t.vå uppsågade pinnar, vilka passa till
motsvarande hål i dosans klämmor. Lamphållaren
består likaledes av en plåthylsa med en inpressad botten,
i vilken lampfattningen fastpressats med bakelit.
Lamp-fattningen är försedd med en isolerande krans av
bakelit, som fullständigt omöjliggör oavsiktlig beröring med
strömförande delar. Lamputbyte kan ske utan risk att
fuktighet intränger i dosan.

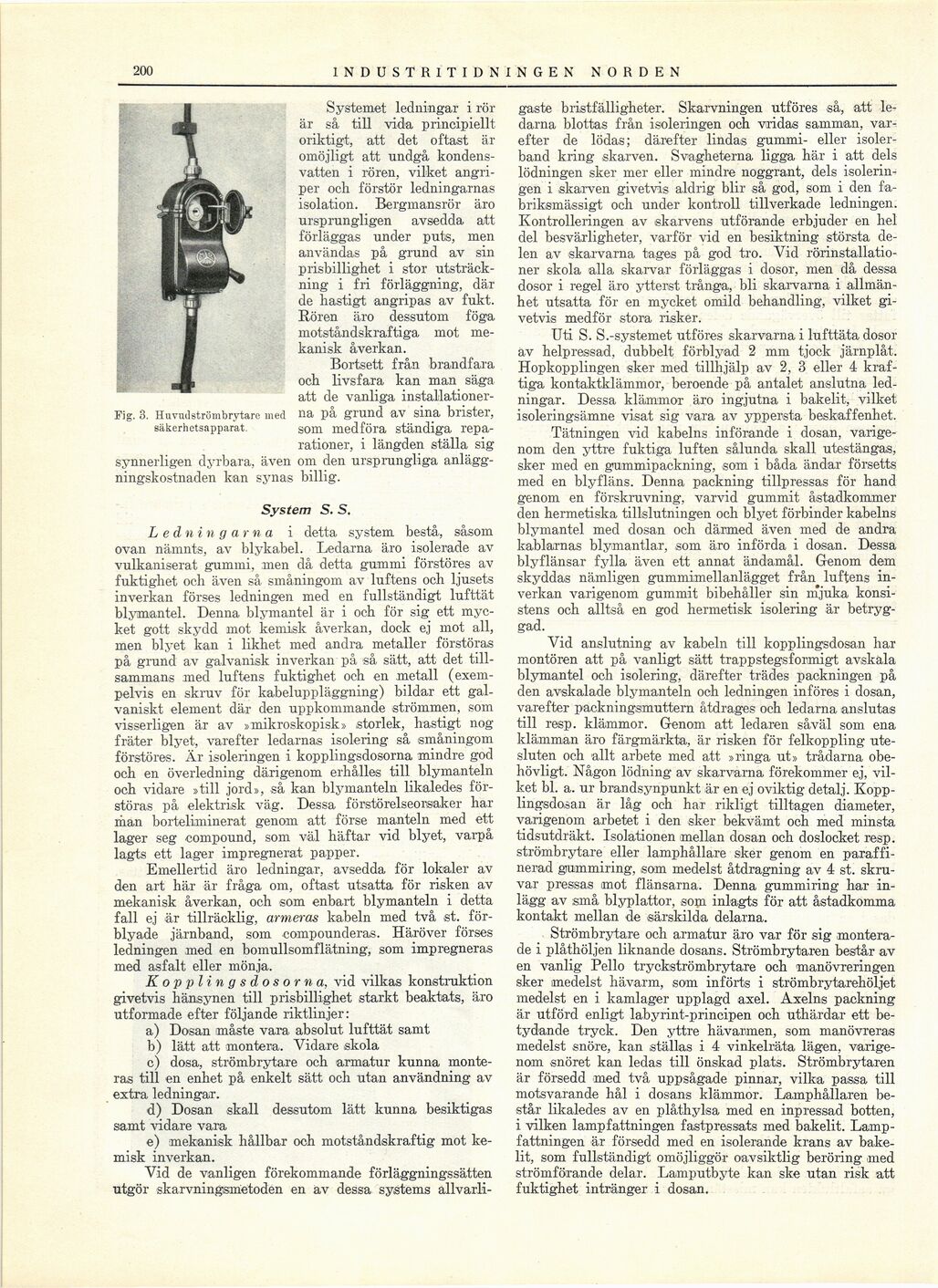

Fig. 3. Huvudströmbrytare med
säkerhetsapparat.
