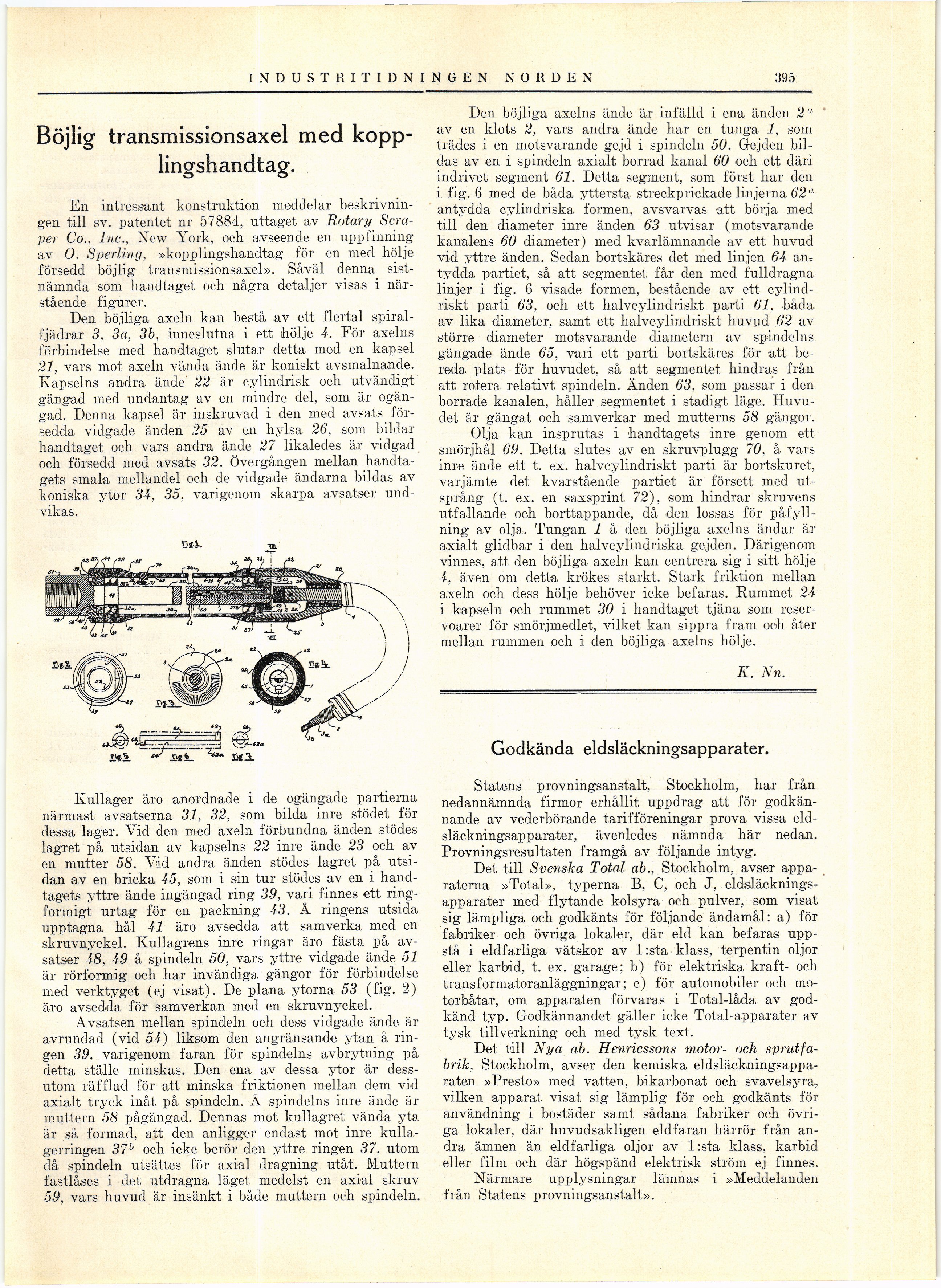

395 , INDUSTRITIDNINGEN NORDEN
Böjlig transmissionsaxel med
kopplingshandtag.
En intressant konstruktion meddelar
beskrivningen till sv. patentet nr 57884, uttaget av Rotary
Semper Co., Inc., New York, och avseende en uppfinning
av 0. Sperling, »kopplingshandtag för en med hölje
försedd böjlig transmissionsaxel». Såväl denna
sistnämnda som handtaget och några detaljer visas i
närstående figurer.
Den böjliga axeln kan bestå av ett flertal
spiralfjädrar 3, 3a, 3b, inneslutna i ett hölje 4. För axelns
förbindelse med handtaget slutar detta med en kapsel
21, vars mot axeln vända ände är koniskt avsmalnande.
Kapselns andra ände 22 är cylindrisk och utvändigt
gängad ined undantag av en mindre del, som är
ogängad. Denna kapsel är inskruvad i den med avsats
försedda vidgade änden 25 av en hylsa 26, som bildar
handtaget och vars andra ände 27 likaledes är vidgad
och försedd med avsats 32. Övergången mellan
handtagets smala mellandel och de vidgade ändarna bildas av
koniska ytor 34, 35, varigenom skarpa avsatser
undvikas.
|Æ^izJ é-
fiti
Kullager äro anordnade i de ogängade partierna
närmast avsatserna 31, 32, som bilda inre stödet för
dessa lager. Vid den med axeln förbundna änden stödes
lagret på utsidan av kapselns 22 inre ände 23 och av
en mutter 58. Vid andra änden stödes lagret på
utsidan av en bricka 45, som i sin tur stödes av en i
handtagets yttre ände ingängad ring 39, vari finnes ett
ringformigt urtag för en packning 43. Å ringens utsida
upptagna hål 41 äro avsedda att samverka med en
skruvnyckel. Kullagrens inre ringar äro fästa på
avsatser 48, 49 å spindeln 50, vars yttre vidgade ände 51
är rörformig och har invändiga gängor för förbindelse
med verktyget (ej visat). De plana ytorna 53 (fig. 2)
äro avsedda för samverkan med en skruvnyckel.
Avsatsen mellan spindeln och dess vidgade ände är
avrundad (vid 54) liksom den angränsande ytan å
ringen 39, varigenom faran för spindelns avbrytning på
detta ställe minskas. Den ena av dessa ytor är
dessutom räfflad för att minska friktionen mellan dem vid
axialt tryck inåt på spindeln. Å spindelns inre ände är
muttern 58 pågängad. Dennas mot kullagret vända yta
är så formad, att den anligger endast mot inre
kullagerringen 37b och icke berör den yttre ringen 37, utom
då spindeln utsättes för axial dragning utåt. Muttern
fastlåses i det utdragna läget medelst en axial skruv
59, vars huvud är insänkt i både muttern och spindeln.
Den böjliga axelns ände är infälld i ena änden 2a
av en klots 2, vars andra ände har en tunga 1, som
trades i en motsvarande gejd i spindeln 50. Gejden
bildas av en i spindeln axialt borrad kanal 60 och ett däri
indrivet segment 61. Detta segment, som först har den
i fig. 6 med de båda yttersta streckprickade linjerna 62a
antydda cylindriska formen, avsvarvas att börja med
till den diameter inre änden 63 utvisar (motsvarande
kanalens 60 diameter) med kvarlämnande av ett huvud
vid yttre änden. Sedan bortskäres det med linjen 64 an=
tydda partiet, så att segmentet får den med fulldragna
linjer i fig. 6 visade formen, bestående av ett
cylindriskt parti 63, och ett halvcylindriskt parti 61, båda
av lika diameter, samt ett halvcylindriskt huvud 62 av
större diameter motsvarande diametern av spindelns
gängade ände 65, vari ett parti bortskäres för att
bereda plats för huvudet, så att segmentet hindras från
att rotera relativt spindeln. Änden 63, som passar i den
borrade kanalen, håller segmentet i stadigt läge.
Huvudet är gängat och samverkar med mutterns 58 gängor.
Olja kan insprutas i handtagets inre genom ett
smörjhål 69. Detta slutes av en skruvplugg 70, å vars
inre ände ett t. ex. halvcylindriskt parti är bortskuret,
varjämte det kvarstående partiet är försett med
utsprång (t. ex. en saxsprint 72), som hindrar skruvens
utfallande och borttappande, då den lossas för
påfyllning av olja. Tungan 1 å den böjliga axelns ändar är
axialt glidbar i den halvcylindriska gejden. Därigenom
vinnes, att den böjliga axeln kan centrera sig i sitt hölje
4, även om detta krökes starkt. Stark friktion mellan
axeln oeh dess hölje behöver icke befaras. Rummet 24
i kapseln och rummet 30 i handtaget tjäna som
reservoarer för smörjmedlet, vilket kan sippra fram ooh åter
mellan rummen och i den böjliga axelns hölje.
K. Nn.
Godkända eldsläckningsapparater.
Statens provningsanstalt, Stockholm, har från
nedannämnda firmor erhållit uppdrag att för
godkännande av vederbörande tarifföreningar prova vissa
eldsläckningsapparater, ävenledes nämnda här nedan.
Provningsresultaten framgå av följande intyg.
Det till Svenska Total ab., Stockholm, avser
apparaterna »Total», typerna B, C, och J,
eldsläcknings-apparater med flytande kolsyra och pulver, som visat
sig lämpliga och godkänts för följande ändamål: a) för
fabriker och övriga lokaler, där eld kan befaras
uppstå i eldfarliga vätskor av 1 :sta klass, terpentin oljor
eller karbid, t. ex. garage; b) för elektriska kraft- och
transformatoranläggningar; c) för automobiler och
motorbåtar, om apparaten förvaras i Total-låda av
godkänd typ. Godkännandet gäller icke Total-apparater av
tysk tillverkning och med tysk text.
Det till Nya ab. Henricssons motor- och sprut
fabrik, Stockholm, avser den kemiska
eldsläckningsapparaten »Presto» med vatten, bikarbonat och svavelsyra,
vilken apparat visat sig lämplig för och godkänts för
användning i bostäder samt sådana fabriker och
övriga lokaler, där huvudsakligen eldfaran härrör från
andra ämnen än eldfarliga oljor av l:sta klass, karbid
eller film och där högspänd elektrisk ström ej finnes.
Närmare upplysningar lämnas i »Meddelanden
från Statens provningsanstalt».
