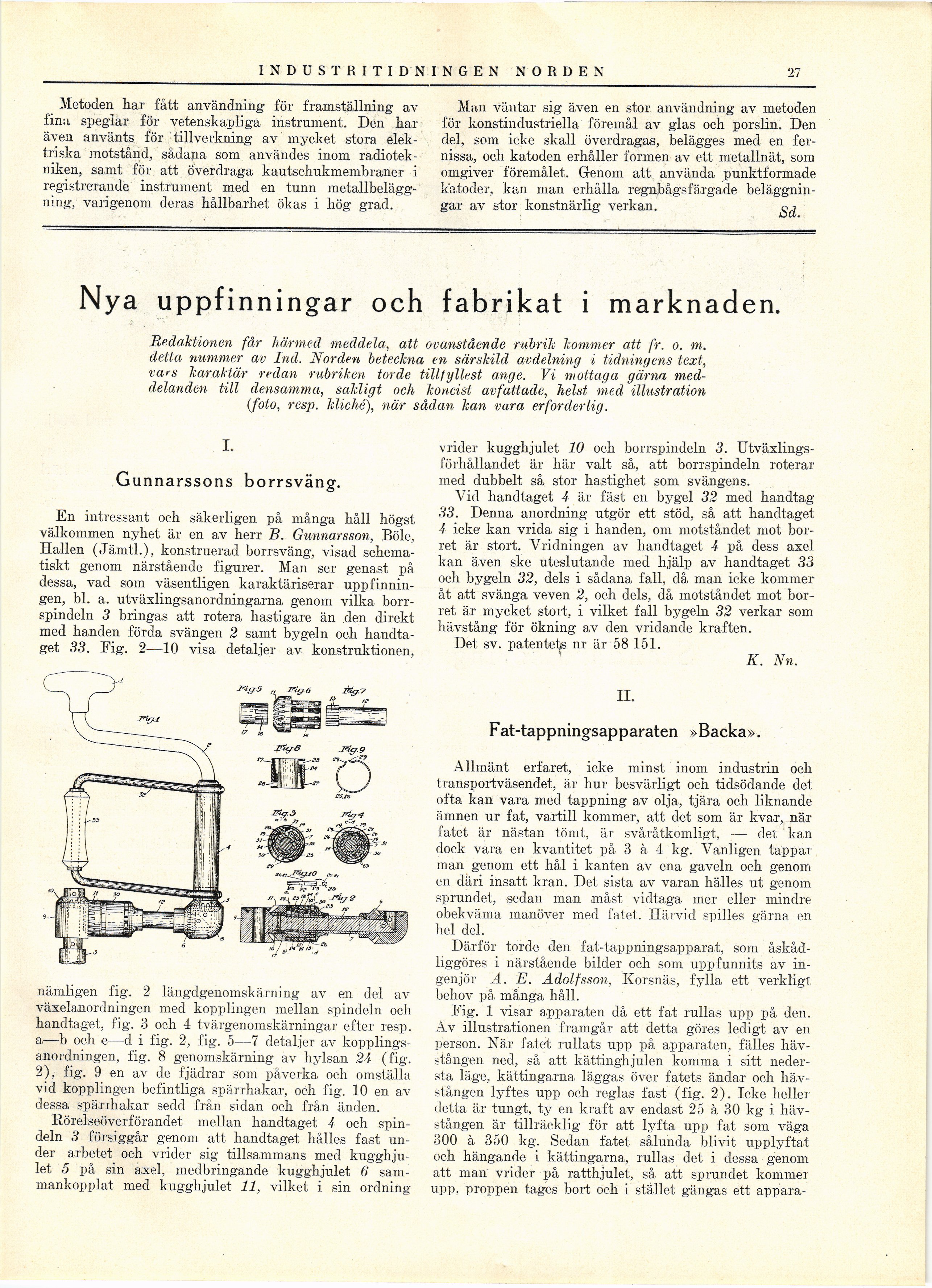

27 INDUSTRITIDNINGEN NOR D E N
Metoden har fått användning för framställning av
fina speglar för vetenskapliga instrument. Den har
även använts för tillverkning av mycket stora
elektriska motstånd, sådana som användes inom
radiotekniken, samt för att överdraga kautschukmembraner i
registrerande instrument med en tunn
metallbeläggning, varigenom deras hållbarhet ökas i hög grad.
Man väntar sig även en stor användning av metoden
för konstindustriella föremål av glas och porslin. Den
del, som icke skall överdragas, belägges med en
fernissa, och katoden erhåller formen av ett metallnät, som
omgiver föremålet. Genom att använda punktformade
kätoder, kan nian erhålla regnbågs färgade
beläggningar av stor konstnärlig verkan. oj
Nya uppfinningar och fabrikat i marknaden.
Redaktionen får härmed meddela, att ovanstående rubrik kommer att fr. o. m.
detta nummer av Ind. Norden beteckna en särskild avdelning i tidningens text,
vars karaktär redan rubriken torde tilltyllest ånge. Vi mottaga gärna
meddelanden till densamma, sakligt och koncist avfattade, helst med illustration
(foto, resp. kliché), när sådan kan vara erforderlig.
I.
Gunnarssons borrsväng.
En intressant och säkerligen på många håll högst
välkommen nyhet är en av herr B. Gunnarsson, Böle,
Hallen (Jämtl.), konstruerad borrsväng, visad
schematiskt genom närstående figurer. Man ser genast på
dessa, vad som väsentligen karaktäriserar
uppfinningen, bl. a. utväxlingsanordningarna genom vilka
borrspindeln 3 bringas att rotera hastigare än den direkt
med handen förda svängen 2 samt bygeln och
handtaget 33. Fig. 2—10 visa detaljer av konstruktionen,
„ 1riff6
nämligen fig. 2 längdgenomskärning av en del av
växelanordningen med kopplingen mellan spindeln och
handtaget, fig. 3 och 4 tvärgenomskärningar efter resp.
a—b och e—d i fig. 2, fig. 5—7 detaljer av
kopplingsanordningen, fig. 8 genomskärning av hylsan 24 (fig.
2), fig. 9 en av de fjädrar som påverka och omställa
vid kopplingen befintliga spärrhakar, och fig. 10 en av
dessa spärrhakar sedd från sidan och från änden.
Rörelseöverförandet mellan handtaget 4 och
spindeln 3 försiggår genom att handtaget hålles fast
under arbetet och vrider sig tillsammans med
kugghjulet 5 på sin axel, medbringande kugghjulet 6
sammankopplat med kugghjulet 11, vilket i sin ordning
vrider kugghjulet 10 och borrspindeln 3.
Utväxlingsförhållandet är här valt så, att borrspindeln roterar
med dubbelt så stor hastighet som svängens.
Vid handtaget 4 är fäst en bygel 32 med handtag
33. Denna anordning utgör ett stöd, så att handtaget
4 icke kan vrida sig i handen, om motståndet mot
bor-ret är stort. Vridningen av handtaget 4 på dess axel
kan även ske uteslutande med hjälp av handtaget 33
och bygeln 32, dels i sådana fall, då man icke kommer
åt att svänga veven 2, och dels, då motståndet mot
bor-ret är mycket stort, i vilket fall bygeln 32 verkar som
hävstång för ökning av den vridande kraften.
Det sv. patentets nr är 58 151.
K. Nn,
II.
Fat-tappningsapparaten »Backa».
Allmänt erfaret, icke minst inom industrin och
transportväsendet, är hur besvärligt och tidsödande det
ofta kan vara med tappning av olja, tjära och liknande
ämnen ur fat, vartill kommer, att det som är kvar, när
fatet är nästan tömt, är svåråtkomligt, :— det kan
dock vara en kvantitet på 3 à 4 kg. Vanligen tappar
man genom ett hål i kanten av ena gaveln och genom
en däri insatt krän. Det sista av varan hälles ut genom
sprundet, sedan man måst vidtaga mer eller mindre
obekväma manöver med fatet. Härvid spilles gärna en
hel del.
Därför torde den fat-tappningsapparat, som
åskådliggöres i närstående bilder och som uppfunnits av
ingenjör A. E. Adolfsson, Korsnäs, fylla ett verkligt
behov på många håll.
Fig. 1 visar apparaten då ett fat rullas upp på den.
Av illustrationen framgår att detta göres ledigt av en
person. När fatet rullats upp på apparaten, fälles
hävstången ned, så att kättinghjulen komma i sitt
nedersta läge, kättingarna läggas över fatets ändar och
hävstången lyftes upp och reglas fast (fig. 2). Icke heller
detta är tungt, ty en kraft av endast 25 à 30 kg i
hävstången är tillräcklig för att lyfta upp fat som väga
300 à 350 kg. Sedan fatet sålunda blivit upplyftat
och hängande i kättingarna, rullas det i dessa genom
att man vrider på ratthjulet, så att sprundet kommer
upp, proppen tages bort och i stället gängas ett appara-
