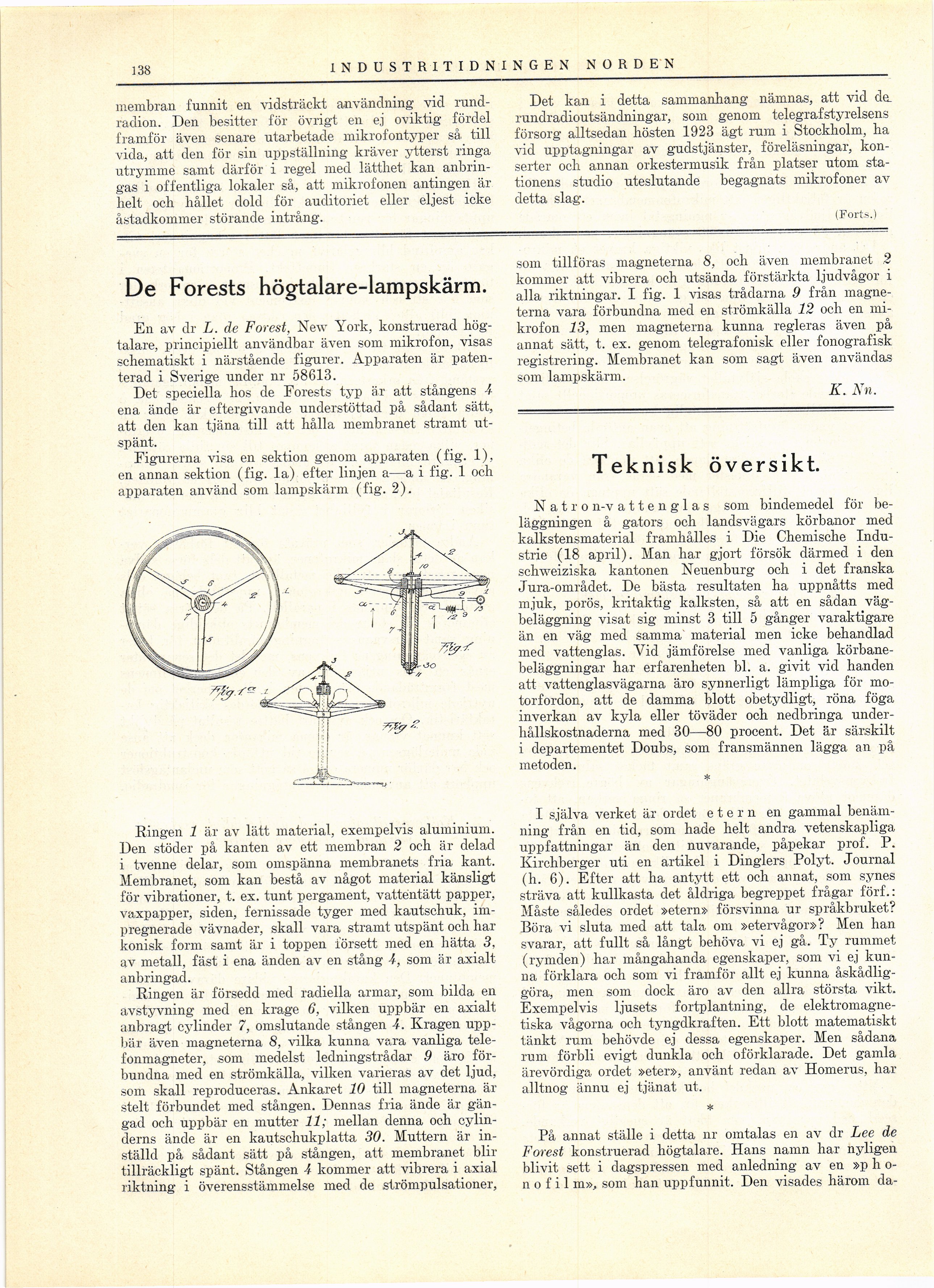

138
INDUSTRITIDNINGEN NOR D E N
membran funnit en vidsträckt användning vid
rundradion. Den besitter för övrigt en ej oviktig fördel
framför även senare utarbetade mikrofontyper så, till
vida, att den för sin uppställning kräver ytterst ringa
utrymme samt därför i regel med lätthet kan
anbringas i offentliga lokaler så, att mikrofonen antingen är
helt och hållet dold för auditoriet eller eljest icke
åstadkommer störande intrång.
Det kan i detta sammanhang nämnas, att vid de.
rundradioutsändningar, som genom telegrafstyrelsens
försorg alltsedan hösten 1923 ägt rum i Stockholm, ha
vid upptagningar av gudstjänster, föreläsningar,
konserter och annan orkestermusik från platser utom
stationens studio uteslutande begagnats mikrofoner av
detta slag.
(Forts.)
De Forests högtalare-lampskärm.
En av dr L. de Forest, New York, konstruerad
högtalare, principiellt användbar även som mikrofon, visas
schematiskt i närstående figurer. Apparaten är
patenterad i Sverige under nr 58613.
Det speciella hos de Forests typ är att stångens 4
ena ände är eftergivande understöttad på sådant sätt,
att den kan tjäna till att hålla membranet stramt
utspänt.
Figurerna visa en sektion genom apparaten (fig. 1),
en annan sektion (fig. la) efter linjen a—a i fig. 1 och
apparaten använd som lampskärm (fig. 2).
Ringen 1 är av lätt material, exempelvis aluminium.
Den stöder på kanten av ett membran 2 och är delad
i tvenne delar, som omspänna membranets fria kant.
Membranet, som kan bestå av något material känsligt
för vibrationer, t. ex. tunt pergament, vattentätt papper,
vaxpapper, siden, fernissade tyger med kautschuk,
impregnerade vävnader, skall vara stramt utspänt och har
konisk form samt är i toppen försett med en hätta 3,
av metall, fäst i ena änden av en stång 4, som är axialt
anbringad.
Ringen är försedd med radiella armar, som bilda en
avstyvning med en krage 6, vilken uppbär en axialt
anbragt cylinder 7, omslutande stången 4. Kragen
uppbär även magneterna 8, vilka kunna vara vanliga
tele-fonmagneter, som medelst ledningstrådar 9 äro
förbundna med en strömkälla, vilken varieras av det ljud,
som skall reproduceras. Ankaret 10 till magneterna är
stelt förbundet med stången. Dennas fria ände är
gängad och uppbär en mutter 11; mellan denna och
cylinderns ände är en kautschukplatta, 30. Muttern är
inställd på sådant sätt på stången, att membranet blir
tillräckligt spänt. Stången 4 kommer att vibrera i axial
riktning i överensstämmelse med de strömpulsationer,
som tillföras magneterna 8, och även membranet 2
kommer att vibrera och utsända förstärkta ljudvågor i
alla riktningar. I fig. 1 visas trådarna 9 från
magneterna vara förbundna med en strömkälla 12 och en
mikrofon 13, men magneterna kunna regleras även på
annat sätt, t. ex. genom telegrafonisk eller fonografisk
registrering. Membranet kan som sagt även användas
som lampskärm.
K. Nn.
Teknisk översikt.
N a t r o n-v attenglas som bindemedel för
beläggningen å gators och landsvägars körbanor med
kalkstensmaterial framhålles i Die Chemische
Industrie (18 april). Man har gjort försök därmed i den
schweiziska kantonen Neuenburg och i det franska
Jura-området. De bästa resultaten ha uppnåtts med
mjuk, porös, kritaktig kalksten, så att en sådan
väg-beläggning visat sig minst 3 till 5 gånger varaktigare
än en väg med samma material men icke behandlad
med vattenglas. Vid jämförelse med vanliga
körbanebeläggningar har erfarenheten bl. a. givit vid handen
att vattenglasvägarna äro synnerligt lämpliga för
motorfordon, att de damma blott obetydligt, röna föga
inverkan av kyla eller töväder och nedbringa
underhållskostnaderna med 30—80 procent. Det är särskilt
i departementet Doubs, som fransmännen lägga an på
metoden.
