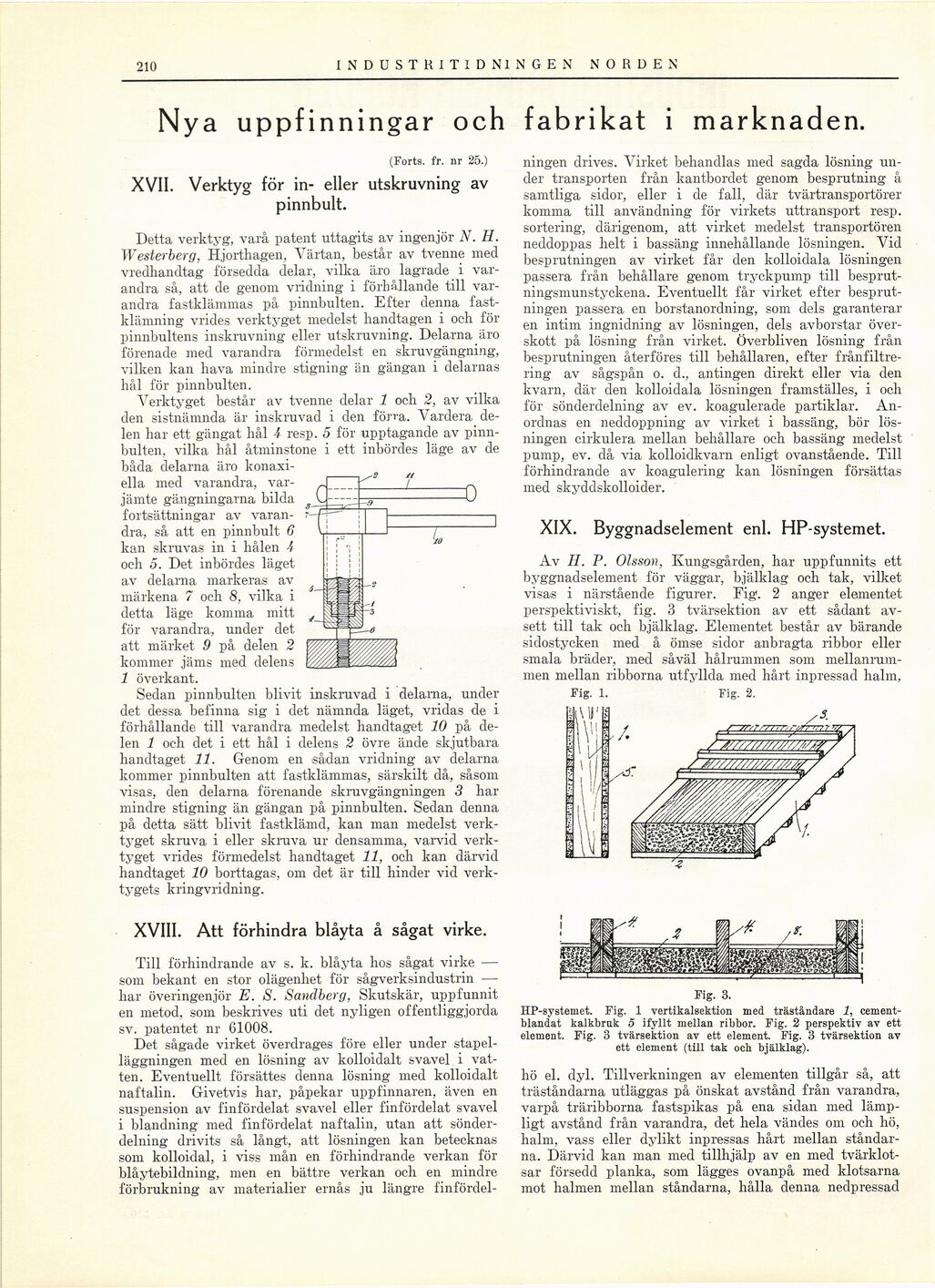

210
INDUSTRI TIDNINGEN NORDEN 210
Nya uppfinningar och fabrikat i marknaden.
(Forts. fr. nr 25.)
XVII. Verktyg för in- eller utskruvning av
pinnbult.
Detta verktyg, vara patent uttagits av ingenjör N. H.
Westerberg, Hjorthagen, Värtan, består av tvenne med
vredhandtag försedda delar, vilka äro lagrade i
varandra så, att de genom vridning i förhållande till
varandra fastklämmas på pinnbulten. Efter denna
fastklämning vrides verktyget medelst handtagen i och för
pinnbultens inskruvning eller utskruvning. Delarna äro
förenade med varandra förmedelst en skruvgängning,
vilken kan hava mindre stigning än gängan i delarnas
hål för pinnbulten.
Verktyget består av tvenne delar 1 och 2, av vilka
den sistnämnda är inskruvad i den förra. Vardera
delen har ett gängat hål 4 resp. 5 för upptagande av
pinnbulten, vilka hål åtminstone i ett inbördes läge av de
båda delarna äro
konaxi-ella med varandra,
varjämte gängningarna bilda
fortsättningar av
varandra, så att en pinnbult 6
kan skruvas in i hålen 4
och 5. Det inbördes läget
av delarna markeras av
märkena 7 och 8, vilka i
detta läge komma mitt
för varandra, under det
att märket 9 på delen 2
kommer jäms med delens
1 överkant.
Sedan pinnbulten blivit inskruvad i delarna, under
det dessa befinna sig i det nämnda läget, vridas de i
förhållande till varandra medelst handtaget 10 på
delen 1 och det i ett hål i delens 2 övre ände skjutbara
handtaget 11. Genom en sådan vridning av delarna
kommer pinnbulten att fastklämmas, särskilt då, såsom
visas, den delarna förenande skruvgängningen 3 har
mindre stigning än gängan på pinnbulten. Sedan denna
på detta sätt blivit fastklämd, kan man medelst
verk-tyget skruva i eller skruva ur densamma, varvid
verktyget vrides förmedelst handtaget 11, och kan därvid
handtaget 10 borttagas, om det är till hinder vid
verktygets kringvridning.
ningen drives. Virket behandlas med sagda lösning
under transporten från kantbordet genom besprutning å
samtliga sidor, eller i de fall, där tvärtransportörer
komma till användning för virkets uttransport resp.
sortering, därigenom, att virket medelst transportören
neddoppas helt i bassäng innehållande lösningen. Vid
besprutningen av virket får den kolloidala lösningen
passera från behållare genom tryckpump till
besprut-ningsmunstyckena. Eventuellt får virket efter
besprutningen passera en borstanordning, som dels garanterar
en intim ingnidning av lösningen, dels avborstar
överskott på lösning från virket. Överbliven lösning från
besprutningen återföres till behållaren, efter
frånfiltre-ring av sågspån o. d., antingen direkt eller via den
kvarn, där den kolloidala lösningen framställes, i och
för sönderdelning av ev. koagulerade partiklar.
Anordnas en neddoppning av virket i bassäng, bör
lösningen cirkulera mellan behållare och bassäng medelst
pump, ev. då via kolloidkvarn enligt ovanstående. Till
förhindrande av koagulering kan lösningen försättas
med skyddskolloider.
XIX. Byggnadselement enl. HP-systemet.
Av H. P. Olsson, Kungsgården, har uppfunnits ett
byggnadselement för väggar, bjälklag och tak, vilket
visas i närstående figurer. Fig. 2 anger elementet
perspektiviskt, fig. 3 tvärsektion av ett sådant
avsett till tak och bjälklag. Elementet består av bärande
sidostycken med å ömse sidor anbragta ribbor eller
smala bräder, med såväl hålrummen som
mellanrummen mellan ribborna utfyllda med hårt inpressacl halm,
Fig. l. Fig. 2.
XVIII. Att förhindra blåyta å sågat virke.
Till förhindrande av s. k. blåyta hos sågat virke —
som bekant en stor olägenhet för sågverksindustrin —
har överingenjör E. S. Sandberg, Skutskär, uppfunnit
en metod, som beskrives uti det nyligen offentliggjorda
sv. patentet nr 61008.
Det sågade virket överdrages före eller under
stapelläggningen med en lösning av kolloidalt svavel i
vatten. Eventuellt försättes denna lösning med kolloidalt
naftalin. Givetvis har, påpekar uppfinnaren, även en
suspension av finfördelat svavel eller finfördelat svavel
i blandning med finfördelat naftalin, utan att
sönderdelning drivits så långt, att lösningen kan betecknas
som kolloidal, i viss mån en förhindrande verkan för
blåytebildning, men en bättre verkan och en mindre
förbrukning av materialier ernås ju längre finfördel-
Fig. 3.
HP-systemet. Fig. 1 vertikalsektion med träståndare 1,
cement-blandat kalkbruk 5 ifyllt mellan ribbor. Fig. 2 perspektiv av ett
element. Fig. 3 tvärsektion av ett element. Fig. 3 tvärsektion av
ett element (till tak och bjälklag).
hö el. dyl. Tillverkningen av elementen tillgår så, att
träståndarna utläggas på önskat avstånd från varandra,
varpå träribborna fastspikas på ena sidan med
lämpligt avstånd från varandra, det hela vändes om och hö,
halm, vass eller dylikt inpressas hårt mellan
ståndarna. Därvid kan man med tillhjälp av en med
tvärklot-sar försedd planka, som lägges ovanpå med klotsarna
mot halmen mellan ståndarna, hålla denna nedpressad
