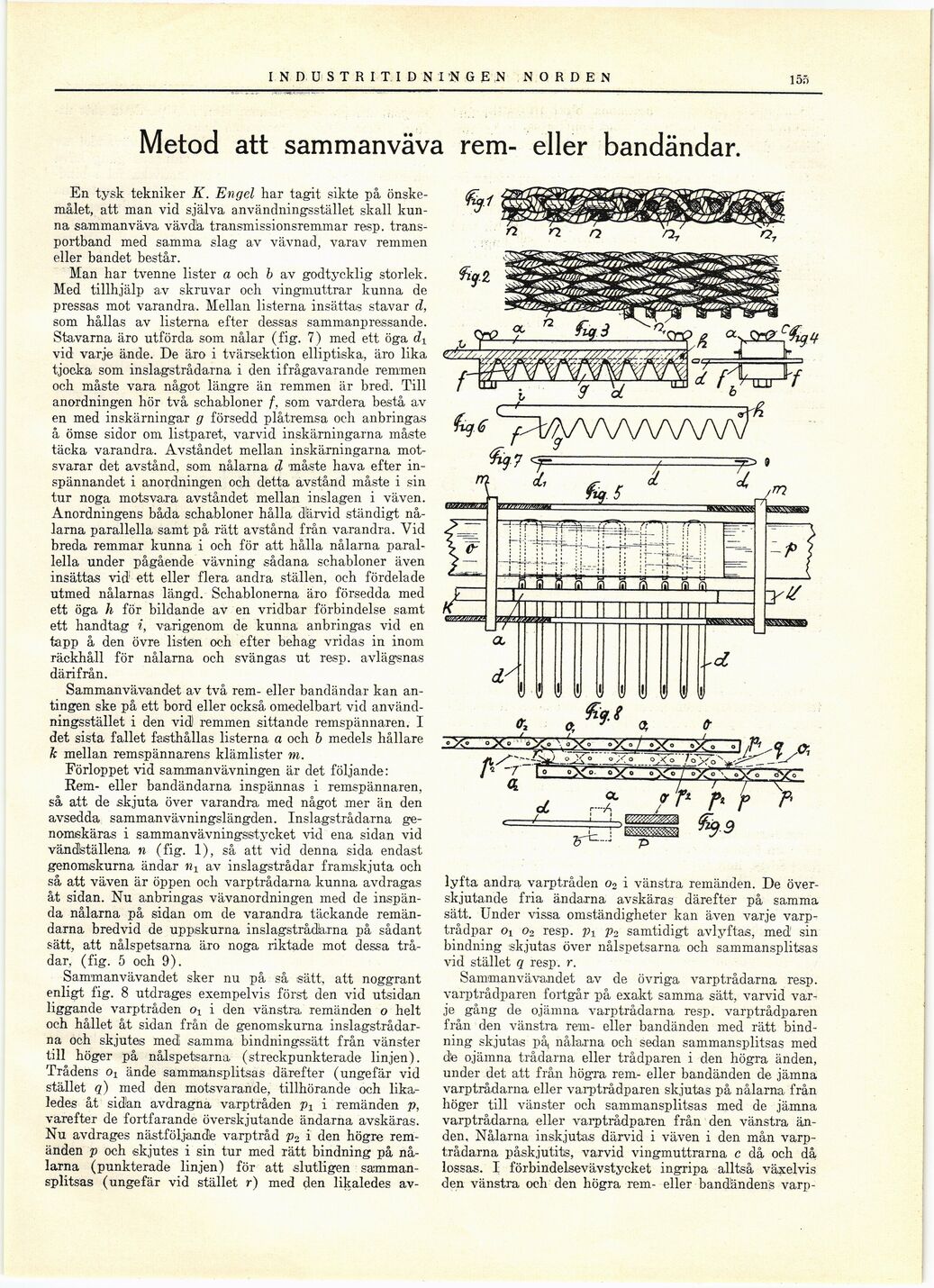

INDUSTRITID NINGEN*! NORDEN
155
Metod att sammanväva rem- eller bandändar.
En tysk tekniker K. Engel har tagit sikte på
önskemålet, att man vid själva användningsstället skall
kunna sammanväva vävda transmissionsremmar resp.
transportband med samma slag av vävnad, varav remmen
eller bandet består.
Man har tvenne lister a och b av godtycklig storlek.
Med tillhjälp av skruvar och vingmuttrar kunna de
pressas mot varandra. Mellan listerna insättas stavar d,
som hållas av listerna efter dessas sammanpressande.
Stavarna äro utförda som nålar (fig. 7) med ett öga dt
vid varje ände. De äro i tvärsektion elliptiska, äro lika
tjocka som inslagstrådarna i den ifrågavarande remmen
och måste vara något längre än remmen är bred. Till
anordningen hör två schabloner f, som vardera bestå a.v
en med inskärningar g försedd plåtremsa och anbringas
å ömse sidor om listparet, varvid inskärningarna måste
täcka varandra. Avståndet mellan inskärningarna
motsvarar det avstånd, som nålarna d måste hava efter
in-spännandet i anordningen och detta avstånd måste i sin
tur noga motsvara avståndet mellan inslagen i väven.
Anordningens båda schabloner hålla dlärvid ständigt
nålarna parallella samt på rätt avstånd från varandra. Vid
breda remmar kunna i och för att hålla nålarna
parallella under pågående vävning sådana schabloner även
insättas vid ett eller flera andra ställen, och fördelade
utmed nålarnas längd. Schablonerna äro försedda med
ett öga h för bildande av en vridbar förbindelse samt
ett handtag i, varigenom de kunna anbringas vid en
tapp å den övre listen och efter behag vridas in inom
räckhåll för nålarna och svängas ut resp. avlägsnas
därifrån.
Sammanvävandet av två rem- eller bandändar kan
antingen ske på ett bord eller också omedelbart vid
användningsstället i den vid) remmen sittande remspännaren. I
det sista fallet fasthållas listerna a och b medels hållare
k mellan remspännarens klämlister m.
Förloppet vid sammanvävningen är det följande:
Rem- eller bandändarna inspännas i remspännaren,
så att de skjuta över varandra med något mer än den
avsedda sammanvävningslängden. Inslagstrådarna
genomskäras i sammanvävningsstycket vid ena sidan vid
vändställena n (fig. 1), så att vid denna sida endast
genomskurna ändar «i av inslagstrådar framskjuta och
så att väven är öppen och varptrådarna kunna avdragas
åt sidan. Nu anbringas vävanordningen med de
inspända nålarna på sidan om de varandra täckande
remändarna bredvid de uppskurna inslagstrådkrna på sådant
sätt, att nålspetsarna äro noga riktade mot dessa
trådar, (fig. 5 och 9).
Sammanvävandet sker nu på så sätt, att noggrant
enligt fig. 8 utdrages exempelvis först den vid utsidan
liggande varptråden o1 i den vänstra remänden o helt
och hållet åt sidan från de genomskurna
inslagstrådarna och skjutes med samma bindningssätt från vänster
till höger på nålspetsarna (streckpunkterade linjen).
Trådens o1 ände sammansplitsas därefter (ungefär vid
stället q) med den motsvarande, tillhörande och
likaledes åt sidan avdragna varptråden p% i remänden p,
varefter de fortfarande överskjutande ändarna avskäras.
Nu avdrages nästföljande varptråd po i den högre
remänden p och skjutes i sin tur med rätt bindning på
nålarna (punkterade linjen) för att slutligen
sammansplitsas (ungefär vid stället r) med den likaledes av-
lyfta andra varptråden o2 i vänstra remänden. De
överskjutande fria ändarna avskäras därefter på samma
sätt. Under vissa omständigheter kan även varje
varp-trådpar Oi o2 resp. p-L po samtidigt avlyftas, med sin
bindning skjutas över nålspetsarna och sammansplitsas
vid stället q resp. r.
Sammanvävandet av de övriga varp trådarna resp.
varptrådparen fortgår på exakt samma sätt, varvid
varje gång de ojämna varptrådarna resp. varptrådparen
från den vänstra rem- eller bandänden med rätt
bindning skjutas på, nålarna och sedan sammansplitsas med
dte ojämna trådarna eller trådparen i den högra änden,
under det att från högra rem- eller bandänden de jämna
varptrådarna eller varptrådparen skjutas på nålarna från
höger till vänster och sammansplitsas med de jämna
varp trådarna eller varp trådparen från den vänstra
änden, Nålarna inskjutas därvid i väven i den mån
varptrådarna påskjutits, varvid vingmuttrarna c då och då
lossas. I förbindelsevävstycket ingripa alltså växelvis
den vänstra och den högra rem- eller bandändens varp-
<fxc]6
fy-7 <fè
>n <L
