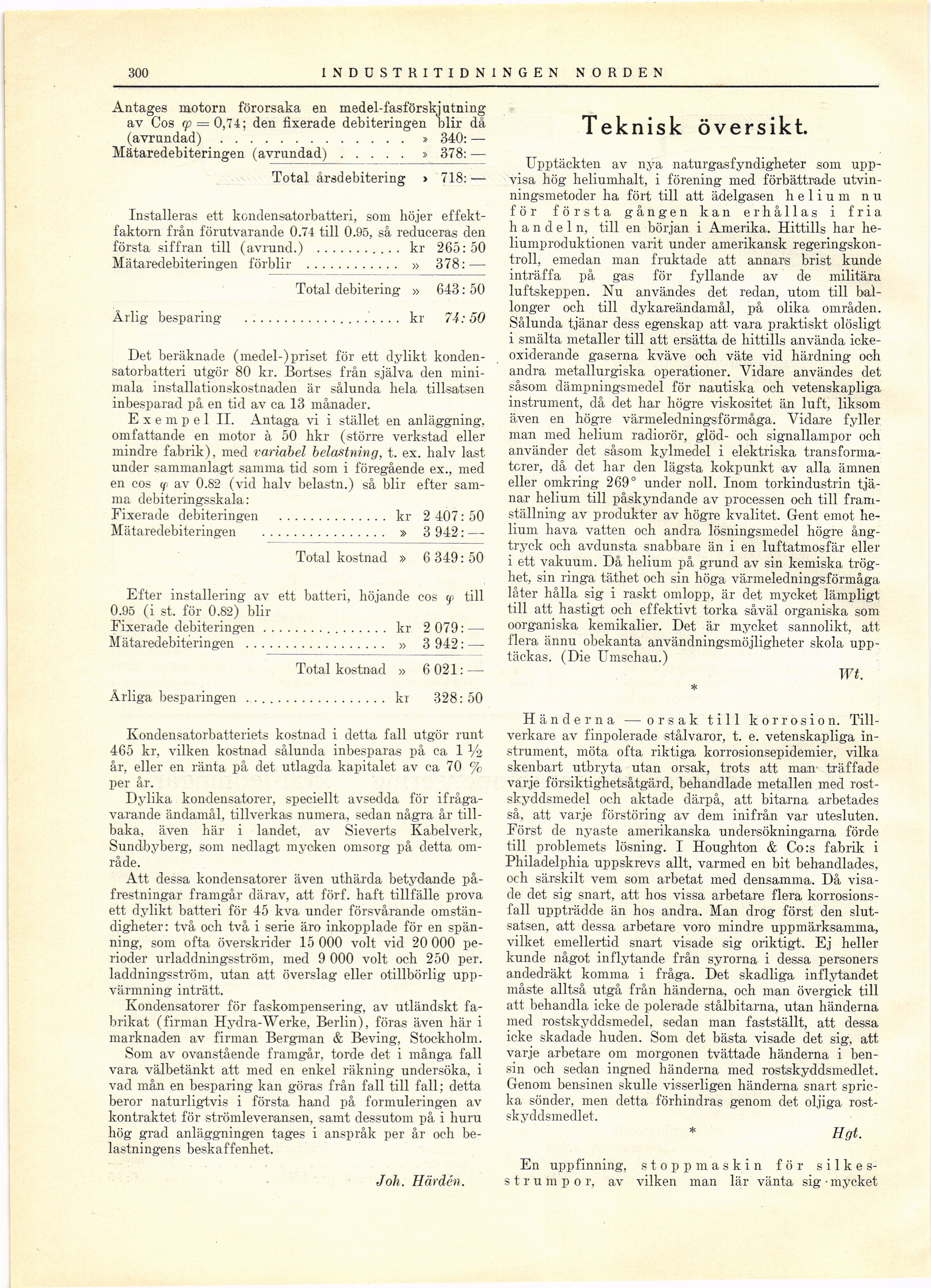

300
IN DUSTR1TIDN, INGEN NORDEN
Antages motorn förorsaka en medel-fasförskjutning
av Cos 9? = 0,74; den fixerade debiteringen blir då
(avrundad).............» 340: —
Mätaredebiteringen (avrundad).....» 378: —
Total årsdebitering > 718: —
Installeras ett kondensatorbatteri, som höjer
effekt-faktorn från förutvarande 0.74 till 0.95, så reduceras den
första siffran till (avrund.) ........... kr 265:50
Mätaredebiteringen förblir ............ » 378: —
Total debitering » 643:50
Årlig besparing . ............ ....... kr 74: 50
Det beräknade (medel-)priset för ett dylikt
kondensatorbatteri utgör 80 kr. Bortses från själva den
minimala installationskostnaden är sålunda hela tillsatsen
inbesparad på en tid av ca 13 månader.
Exempel II. Antaga vi i stället en anläggning,
omfattande en motor à 50 hkr (större verkstad eller
mindre fabrik), mecl variabel belastning, t. ex. halv last
under sammanlagt samma tid som i föregående ex., med
en cos (fi av 0.82 (vid halv belastn.) så blir efter
samma debiteringsskala:
Fixerade debiteringen .............. kr 2 407: 50
Mätaredebiteringen ................ » 3 942: —
Totalkostnad » 6 349:50
Efter installering av ett batteri, höjande cos cp till
0.95 (i st. för 0.82) blir
Fixerade debiteringen......... ....... kr 2 079: —
Mätaredebiteringen .................. » 3 942: —
Totalkostnad » 6 021: —
Årliga besparingen . ................. kr -328: 50
Kondensatorbatteriets kostnad i detta fall utgör runt
465 kr, vilken kostnad sålunda inbesparas på ca 1 %
år, eller en ränta på det utlagda kapitalet av ca 70 %
per år.
Dylika kondensatorer, speciellt avsedda för
ifrågavarande ändamål, tillverkas numera, sedan några år
tillbaka, även här i landet, av Sieverts Kabelverk,
Sundbyberg, som nedlagt mycken omsorg på detta
område.
Att dessa kondensatorer även uthärda betydande
påfrestningar framgår därav, att förf. haft tillfälle prova
ett dylikt batteri för 45 kva under försvårande
omständigheter: två och två i serie äro inkopplade för en
spänning, som ofta överskrider 15 000 voit vid 20 000
perioder urladdningsström, med 9 000 voit och 250 per.
laddningsström, utan att överslag eller otillbörlig
uppvärmning inträtt.
Kondensatorer för faskompensering, av utländskt
fabrikat (firman Hydra-Werke, Berlin), föras även här i
marknaden av firman Bergman & Beving, Stockholm.
Som av ovanstående framgår, torde det i många fall
vara välbetänkt att med en enkel räkning undersöka, i
vad mån en besparing kan göras från fall till fall; detta
beror naturligtvis i första hand på formuleringen av
kontraktet för strömleveransen, samt dessutom på i huru
hög grad anläggningen tages i anspråk per år och
belastningens beskaffenhet.
Joh. Härden.
Teknisk översikt.
Upptäckten av nya naturgasfyndigheter som
uppvisa hög heliumhalt, i förening med förbättrade
utvinningsmetoder ha fört till att ädelgasen helium nu
för första gången kan erhållas i fria
handeln, till en början i Amerika. Hittills har
he-liumpinduktionen varit under amerikansk
regeringskontroll, emedan man fruktade att annars brist kunde
inträffa på gas för fyllande av de militära
luftskeppen. Nu användes det redan, utom till
ballonger och till dykareändamål, på olika områden.
Sålunda tjänar dess egenskap att vara praktiskt olösligt
i smälta metaller till att ersätta de hittills använda
ickeoxiderande gaserna kväve och väte vid härdning och
andra metallurgiska operationer. Vidare användes det
såsom dämpningsmedel för nautiska och vetenskapliga
instrument, då det har högre viskositet än luft, liksom
även en högre värmeledningsförmåga. Vidare fyller
man med helium radiorör, glöd- och signallampor och
använder det såsom kylmedel i elektriska
transformatorer, då det har den lägsta kokpunkt av alla ämnen
eller omkring 269° under noll. Inom torkindustrin
tjänar helium till påskyndande av processen och till
framställning av produkter av högre kvalitet. Gent emot
helium hava vatten och andra lösningsmedel högre
ångtryck och avdunsta snabbare än i en luftatmosfär eller
i ett vakuum. Då helium på grund av sin kemiska
tröghet, sin ringa täthet och sin höga värmeledningsförmåga
låter hålla sig i raskt omlopp, är det mycket lämpligt
till att hastigt och effektivt torka såväl organiska som
oorganiska kemikalier. Det är mycket sannolikt, att
flera ännu obekanta användningsmöjligheter skola
upptäckas. (Die Umschau.)
Wt.
