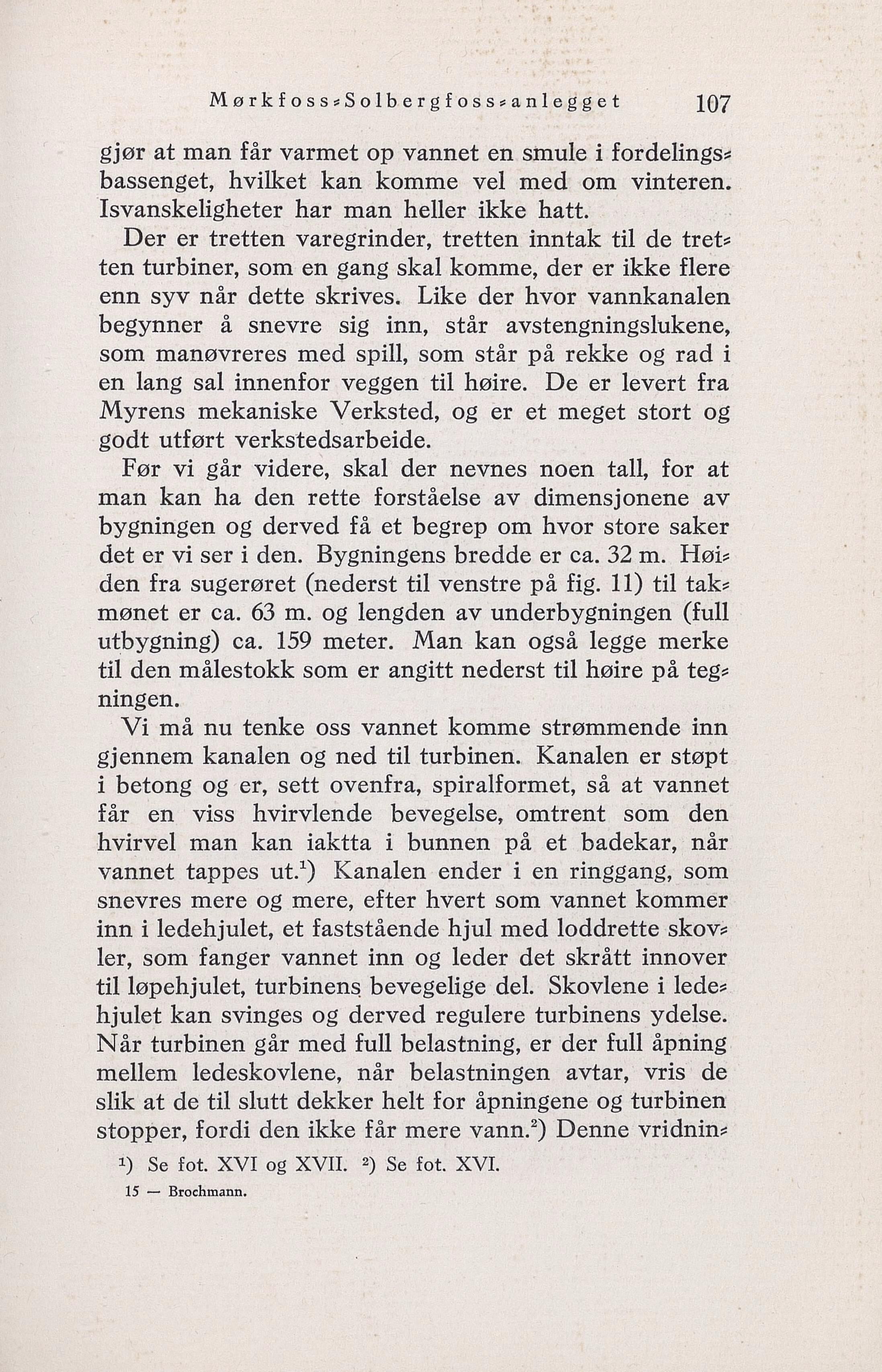

Mørkfoss-Solbergfoss-anlegget 107
gjør at man får varmet op vannet en smule i fordelings-
bassenget, hvilket kan komme vel med om vinteren.
Isvanskeligheter har man heller ikke hatt.
Der er tretten varegrinder, tretten inntak til de tret-
ten turbiner, som en gang skal komme, der er ikke flere
enn syv når dette skrives. Like der hvor vannkanalen
begynner å snevre sig inn, står avstengningslukene,
som manøvreres med spill, som står på rekke og rad i
en lang sal innenfor veggen til høire. De er levert fra
Myrens mekaniske Verksted, og er et meget stort og
godt utført verkstedsarbeide.
Før vi går videre, skal der nevnes noen tall, for at
man kan ha den rette forståelse av dimensjonene av
bygningen og derved få et begrep om hvor store saker
det er vi ser i den. Bygningens bredde er ca. 32 m. Høi-
den fra sugerøret (nederst til venstre på fig. 11) til tak-
mønet er ca. 63 m. og lengden av underbygningen (full
utbygning) ca. 159 meter. Man kan også legge merke
til den målestokk som er angitt nederst til høire på teg-
ningen.
Vi må nu tenke oss vannet komme strømmende inn
gjennem kanalen og ned til turbinen. Kanalen er støpt
i betong og er, sett ovenfra, spiralformet, så at vannet
får en viss hvirvlende bevegelse, omtrent som den
hvirvel man kan iaktta i bunnen på et badekar, når
vannet tappes ut.) Kanalen ender i en ringgang, som
snevres mere og mere, efter hvert som vannet kommer
inn i ledehjulet, et faststående hjul med loddrette skov-
ler, som fanger vannet inn og leder det skrått innover
til løpehjulet, turbinens bevegelige del. Skovlene i ledez
hjulet kan svinges og derved regulere turbinens ydelse.
Når turbinen går med full belastning, er der full åpning
mellem ledeskovlene, når belastningen avtar, vris de
slik at de til slutt dekker helt for åpningene og turbinen
stopper, fordi den ikke får mere vann.”) Denne vridnin-
2) Se fot. XVI og SVIE >) Se fot. XVI
15 — Brochmann.
