- Project Runeberg -  Jernkontorets annaler / Bihang till Jern-Kontorets annaler 1906 /
127

Table of Contents / Innehåll | << Previous | Next >>
  Project Runeberg | Catalog | Recent Changes | Donate | Comments? |

Full resolution (TIFF) - On this page / på denna sida - Ett och annat om martinprocessen, af Adrian Byström

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

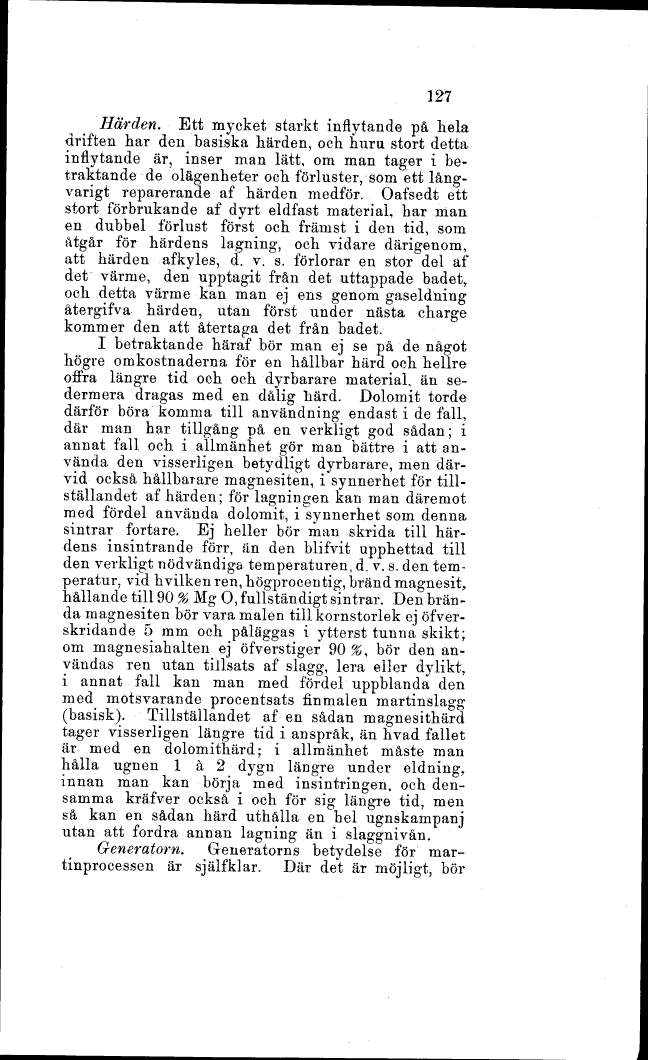

127

Härden. Ett mycket starkt inflytande på hela
driften har den basiska härden, och huru stort detta
inflytande är, inser man lätt, om man tager i be-
traktande de olägenheter och förluster, som ett lång-
varigt reparerande af härden medför. Oafsedt ett
stort förbrukande af dyrt eldfast material, har man
en dubbel förlust först och främst i den tid, som
åtgår för härdens lagning, och vidare därigenom,
att härden afkyles, d. v. s. förlorar en stor del af
det värme, den upptagit från det uttappade badet,
och detta värme kan man ej ens genom gaseldning
återgifva härden, utan först under nästa charge
kommer den att återtaga det från badet.

I betraktande häraf bör man ej se pä de något
högre omkostnaderna för en hållbar härd och hellre
offra längre tid och och dyrbarare material, än se-
dermera dragas med en dålig härd. Dolomit torde
därför böra komma till användning endast i de fall,
där man har tillgång på en verkligt god sådan; i
annat fall och i allmänhet gör man bättre i att an-
vända den visserligen betydligt dyrbarare, men där-
vid också hållbarare magnesiten, i synnerhet för till-
ställandet af härden; för lagningen kan man däremot
med fördel använda dolomit, i synnerhet som denna
sintrar fortare. Ej heller bör man skrida till här-
dens insintrande förr, än den blifvit upphettad till
den verkligt nödvändiga temperaturen, d. v. s. den tem-
peratur, vid hvilken ren, högprocentig, bränd magnesit,
hållande till 90 % Mg O, fullständigt sintrar. Den brän-
da magnesiten bör vara målen till kornstorlek ej of v er-
skridande 5 mm och påläggas i ytterst tunna skikt;
om magnesiahalten ej öfverstiger 90%, bör den an-
vändas ren utan tillsats af slagg, lera eller dylikt,
i annat fall kan man med fördel uppblanda den
med motsvarande procentsats finmalen martinslagg
(basisk). Tillställandet af en sådan magnesithärd
tager visserligen längre tid i anspråk, än hvad fallet
är med en dolomithärd; i allmänhet måste man
hålla ugnen l å 2 dygn längre under eldning,
innan man kan börja med insintringen, och den-
samma kräfver också i och för sig längre tid, men
så kan en sådan härd uthålla en hel ugnskampanj
utan att fordra annan lagning än i slaggnivån.

Generatorn. Generatorns betydelse för mar-
tinprocessen är själfklar. Där det är möjligt, bör

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Project Runeberg, Sun Dec 10 11:39:39 2023 (aronsson) (download) << Previous Next >>
https://runeberg.org/jernkont/1906bih/0161.html

Valid HTML 4.0! All our files are DRM-free
