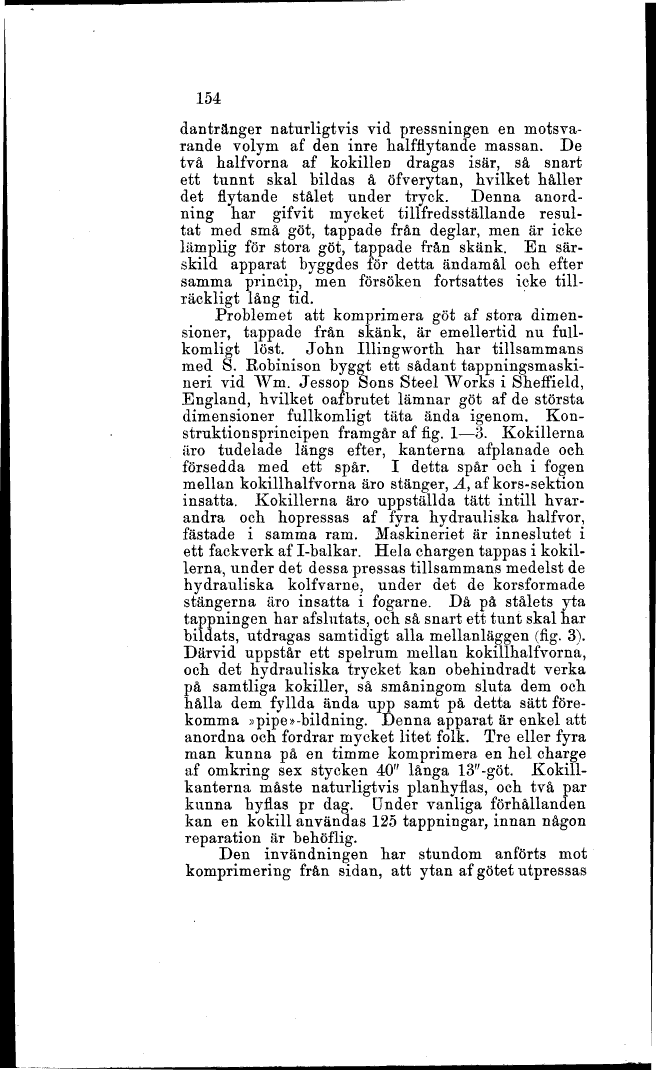

154
dantränger naturligtvis vid pressningen en motsva-
rande volym af den inre half fly t an de massan. De
två halfvorna af kokillen dragas isär, så snart
ett tunnt skal bildas å öfverytan, hvilket håller
det flytande stålet under tryck. Denna anord-
ning har gifvit mycket tillfredsställande resul-
tat med små göt, tappade från deglar, men är icke
lämplig för stora göt, tappade från skänk. En sär-
skild apparat byggdes för detta ändamål och efter
samma princip, men försöken fortsattes icke till-
räckligt lång tid.
Problemet att komprimera göt af stora dimen-
sioner, tappade från skänk, är emellertid nu full-
komligt löst. John Illingworth har tillsammans
med S. Robinison byggt ett sådant tappningsmaski-
neri vid Wrn. Jessop Sons Steel Works i Sheffield,
England, hvilket oafbrutet lämnar göt af de största
dimensioner fullkomligt täta ända igenom. Kon-
struktionsprincipen framgår af fig. l-3. Kokillerna
äro tudelade längs efter, kanterna afplanade och
försedda med ett spår. I detta spår och i fogen
mellan kokillhalfvorna äro stänger, A, af kors-sektion
insatta. Kokillerna äro uppställda tätt intill hvar-
andra och hopressas af fyra hydrauliska halfvor,
fastade i samma ram. Maskineriet är inneslutet i
ett fackverk af I-balkar. Hela chargen tappas i kokil-
lerna, under det dessa pressas tillsammans medelst de
hydrauliska kolfvarne, under det de korsformade
stängerna äro insatta i fogarne. Då på stålets yta
tappningen har afslutats, och så snart ett tunt skal har
bildats, utdragas samtidigt alla mellanläggen (fig. 3).
Därvid uppstår ett spelrum mellan kokillhalfvorna,
och det hydrauliska trycket kan obehindradt verka
på samtliga kokiller, så småningom sluta dem och
hålla dem fyllda ända upp samt på detta sätt före-
komma »pipe»-bildning. Denna apparat är enkel att
anordna och fordrar mycket litet folk. Tre eller fyra
man kunna på en timme komprimera en hel charge
af omkring sex stycken 40" långa 13"-göt. Kokill-
kanterna måste naturligtvis planhyflas, och två par
kunna hyflas pr dag. Dnder vanliga förhållanden
kan en kokill användas 125 tappningar, innan någon
reparation är behöflig.
Den invändningen har stundom anförts mot
komprimering från sidan, att ytan af götet utpressas
