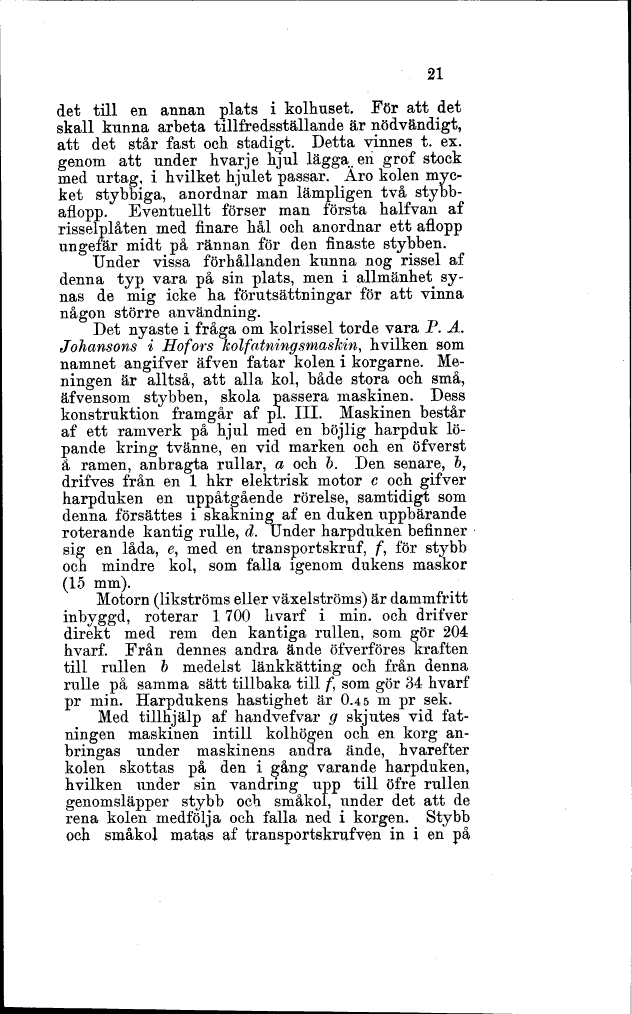

21
det till en annan plats i kolhuset. För att det
skall kunna arbeta tillfredsställande är nödvändigt,
att det står fast och stadigt. Detta vinnes t. ex.
genom att under hvarje hjul läggasen grof stock
med urtag, i hvilket hjulet passar. Äro kolen
mycket stybbiga, anordnar man lämpligen två
stybb-aflopp. Eventuellt förser man första halfvan af
risselplåten med finare hål och anordnar ett aflopp
ungefär midt på rännan för den finaste stybben.
Under vissa förhållanden kunna nog rissel af
denna typ vara på sin plats, men i allmänhet
synas de mig icke ha förutsättningar för att vinna
någon större användning.
Det nyaste i fråga om kolrissel torde vara P. A.
Johansons i Ho f or s kolfatningsmaskin, hvilken som
namnet angifver äfven fatar kolen i korgarne.
Meningen är alltså, att alla kol, både stora och små,
äfvensom stybben, skola passera maskinen. Dess
konstruktion framgår af pl. III. Maskinen består
af ett ramverk på hjul med en böjlig harpduk
löpande kring tvänne, en vid marken och en öfverst
å ramen, anbragta rullar, a och b. Den senare, &,
drifves från en l hkr elektrisk motor c och gifver
harpduken en uppåtgående rörelse, samtidigt som
denna försättes i skakning af en duken uppbärande
roterande kantig rulle, d. Under harpduken befinner
sig en låda, e, med en transportskruf, /", för stybb
och mindre kol, som falla igenom dukens maskor
(15 mm).
Motorn (likströms eller växelströms) är dammfritt
inbyggd, roterar 1700 hvarf i min. och drifver
direkt med rem den kantiga rullen, som gör 204
hvarf. Från dennes andra ände öfverföres kraften
till rullen b medelst länkkätting och från denna
rulle på samma sätt tillbaka till /", som gör 34 hvarf
pr min. Harpdukens hastighet är 0.45 m pr sek.
Med tillhjälp af handvefvar g skjutes vid
fat-ningen maskinen intill kolhögen och en korg
anbringas under maskinens andra ände, hvarefter
kolen skottas på den i gång varande harpduken,
hvilken under sin vandring upp till öfre rullen
genomsläpper stybb och småkol, under det att de
rena kolen medfölja och falla ned i korgen. Stybb
och småkol matas af transportskrufven in j en på
